Розробка для гуртка радіоконструкторів - Прості саморобні антени для прийому радіомовлення в діапазоні 64…108 МГц
В принципі, прийом радіомовлення в діапазоні 64...108 МГц можна вести на телевізійні антени 1...5 каналів, а якщо немає такої антени, то зовсім не складно виготовити найпростішу антену для прийому в УКХ та FM-діапазонах. Радіохвилі радіомовлення, як правило, випромінюються з вертикальною поляризацією, однак і на звичайну телевізійну антену метрового діапазону нормальний прийом. Для якісного прийому далеких радіостанцій краще все ж таки застосувати антену з вертикальною поляризацією, або звичайну антену повернути на 900. Перший варіант антени: як показує експеримент, хороший результат отримаємо при використанні найпростішого вібратора - петля, розташувавши його вертикально. Якщо петлевий вібратор розташувати горизонтально, деякі радіостанції (видалені) «зникають». В авторському варіанті антена була виготовлена з металопластикових труб діаметром 16 мм, довжина вібратора петлевого 1500 мм, відстань між «плечами» вібратора 500 мм, як це показано на рис.1. Якщо радіус вигину труб зменшити, то труба може переломитися, тому довелося вибрати досить великий радіус вигину і в результаті велика відстань між «плечами» вібратора. В принципі, петлевий вібратор можна виготовити і з алюмінієвих або мідних трубок, але застосування металопластикових труб - найдешевший варіант. Як відомо з теорії, вхідний опір петлевого вібратора порядку 300 Ом і для узгодження з кабелем типу РК75 з хвильовим опором 75 Ом необхідно встановити трансформатор з коефіцієнтом трансформації опорів 1:4. В авторському варіанті було застосовано феритове кільце М20ВЧ з типорозміром 37 × 16 × 8 мм (таке феритове кільце було в наявності), в принципі можна застосувати феритові кільця та інших розмірів-і типу 30ВЧ, 50ВЧ, 100ВЧ. На феритовому кільці намотується чотири обмотки по 8 витків проводу ПКСВ з діаметром жили 0,7 мм. Якщо феритове кільце з малими розмірами, провід необхідно взяти меншого діаметру, 0,3...05 мм. Кожна пара обмоток намотується в два дроти, тобто- перша і друга обмотки намотуються в два дроти, аналогічно третя і четверта обмотки, як це показано на фото 1. Щоб не «дзвонити» обмотки, краще щоб провід кожної обмотки мав свій колір. Потім обмотки з'єднуються, як показано на схемі, наведеної на рис. 1. Трансформатор поміщений у пластмасовий корпус. На кінцях металопластикової трубки необхідно зняти верхній шар пластику та зачистити алюмінієвий шар. Щоб не потрапляла волога всередину металопластикових труб і щоб вони не сплющувалися від хомутів-на кінцях необхідно вкрутити болти М12, довжиною 10...15 мм. Замість болтів можна зробити заглушки з алюмінієвого, або пластмасового стрижня діаметром 12 мм. Хомути, виконані з алюмінієвих смужок, прикріплюються до пластини зі склотекстоліту. Прикріпити металопластикову трубу до склопластику можливо і без хомутів, тобто безпосередньо до пластини, як це зроблено у другому варіанті антени. У місці кріплення встановлюються пелюстки, до яких підпаюються дроти від симетруючого трансформатора. Загальний вигляд антени показано на фото 2. Таку антену краще розташувати поза будівлею і якнайдалі від металоконструкцій. Другий варіант антени: такий же, практично, результат прийому отримаємо;якщо замість напівхвильового вібратора використовуємо кільцевий вібратор, показаний на рис. 2. Для виготовлення цієї антени потрібно 3000 мм металопластикової труби діаметром 16 мм. Таку антену, показану на фото 3, виготовити її ще простіше.Симетруючий пристрій такий самий як і для напівхвильового вібратора, описаний для першого варіанту. Металопластикова труба також має заглушки із пластмаси та кінці трубки прикріплені до пластини склотекстоліту безпосередньо. Така антена має діаметр 960 мм і її з успіхом можливо встановити зовні будівлі, або на вікні квартири. Третій варіант: кімнатна антена «ведмеже вухо», так її автори «назвали» за 5 пелюсток, як у квітки ведмеже вухо. Для виготовлення цієї антени необхідно 3010 мм алюмінієвого (мідного) провідника діаметром 6…8 мм.Провідник необхідно вигнути, щоб вийшло розімкнене кільце і кінці по 50 мм відігнути, таким чином довжина коло буде мати 3000 мм, діаметром 970 мм, з урахуванням зазору між

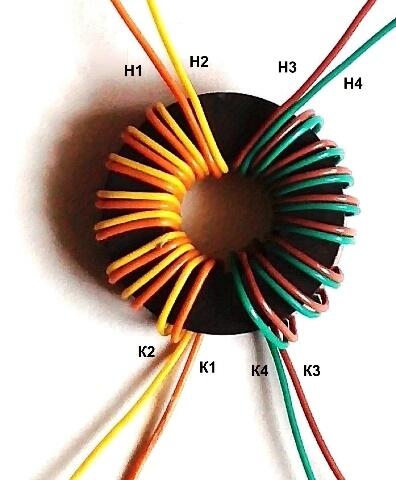

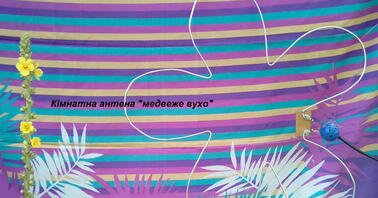

кінцями кільця. В принципі, можна так і залишити, а за бажання, антену можна зробити менш габаритною; якщо коло розділити на 5 частин і точки «розділу» ввігнути всередину, як це показано на фото 4. Схематично антена показана на рис. 3. Таким чином габаритні розміри антени-«ведмеже вухо» зменшилися до 73 мм (вільно розміщується в багажнику автомобіля). Як показує практика, антену краще розташовувати біля вікна.
