Юному радіоаматору – плеєр МП3, FM радіоприймач в діапазоні 87,5 – 108 МГц, з навушниками - на базі модуля МП3 /FM типу KEBIDU
Виготовити плеєр МП3 з U - накопичувачем, FM радіоприймач в діапазоні 87,5 – 108 МГц, на базі модуля МП3/FM типу KEBIDU може навіть радіоаматор-початківець. Найдешевші модулі плеєру МП3, FM приймача не мають додаткового підсилювача, тому необхідно сигнал з модуля подавати на додатковий підсилювач, або прослуховувати на навушники.
Модуль забезпечує два вихідних канали, проте для початку простіше об’єднати два канали в один і зробити режим моно.

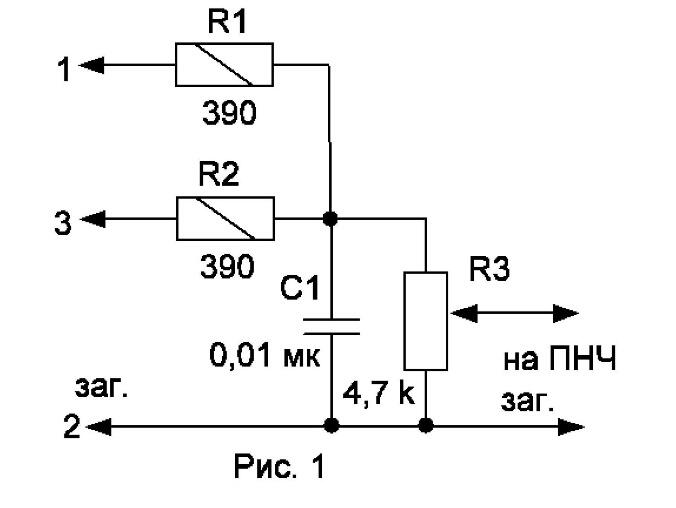

. В принципі, можливо використати тільки один з виходів, але краще об’єднати обидва виходи по схемі мікшера, як це показано на рис. 1.

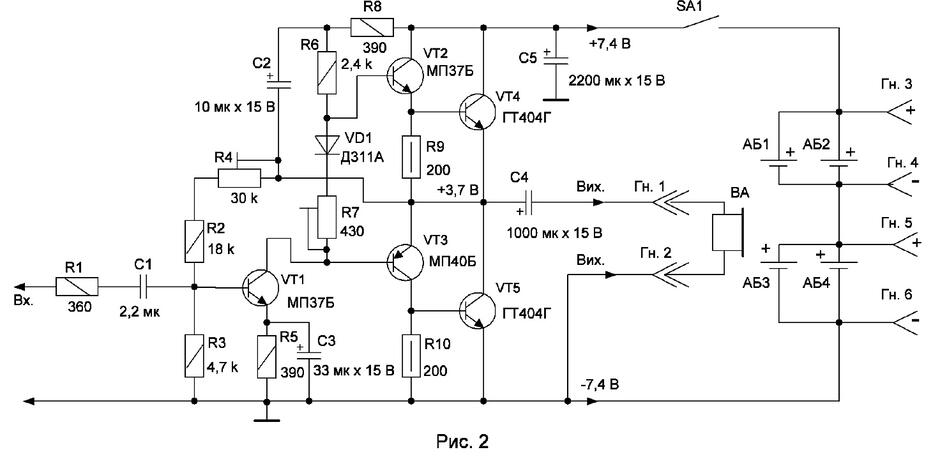

Як показує практика, краще все таки підсилити сигнал для навушників. Принципова електрична схема простого підсилювача на германієвих транзисторах для навушників приведена на
рис. 2.
В вихідному каскаді використано транзистори типу ГТ404Г, але можливо використати транзистори з любими літерними індексами. Бажано щоб транзистори мали однакове значення коефіцієнту підсилення по постійному струму h21Э. Транзистори VT2 і VT3 в фазоінверсному каскаді повинні мати однакове значення коефіцієнту підсилення по постійному струму h21Э. Налагодження ПНЧ не складне: за допомогою підстроювального резистора R4 виставляєм напругу на колекторі транзистора VT5, відносно загального провідника - рівну половину від напруги живлення (при меншому опорі R4 напруга на колекторі VT5 – менша). Після цього виставляє струм спокою вихідного каскаду підбором величини резистора R7 в межах 15…20 мА. Слід мати на увазі, що при збільшенні величини резистора R7 – струм спокою збільшується. Після виставлення струму спокою необхідно перевірити ще раз - напругу на колекторі транзистора VT5 і якщо буде необхідність, то зробити регулювання. Вихідна потужність такого ПНЧ невелика – порядку 300 мВт, але цього досить для навушників, абгучномовця на 0,5 Вт. Транзистор МП40 може мати любі літерні букви – можливо також замінити на МП41, МП42, МП25, МП26 також з любими літерними буквами. Транзистори МП37 можуть мати любі літерні букви. Транзистори МП37 можливо замінити на МП35, МП38 з любими літерними буквами. Бажано щоб всі транзистори мали коефіцієнт підсилення по постійному струму h21Э не менше 50.
Гнізда Гн. 3, Гн. 4 і Гн. 5, Гн. 6 необхідні для підключення акумуляторів до зарядного пристрою.
