Юному радіоаматору – Активна акустична система з підсилювачем низької частоти на мікросхемі К174УН4А
Активні акустичні системи є в продажі, проте радіоаматотри-початківці самі можуть виготовити таку акустичну систему. Гучномовець з вмонтованим підсилювачем низької частоти (ПНЧ) на мікросхемі К174УН4А можливо використовувати для переносного радіоприймача, для прослуховування програм в форматі MP-3 а також для прослуховування телепередач на додатковий гучномовець.
Інколи виникає така необхідність, що одному з телеглядачів потрібно прослуховувати програму з більшою гучністю – тоді додатковий гучномовець необхідно встановити ближче до цього телеглядача.

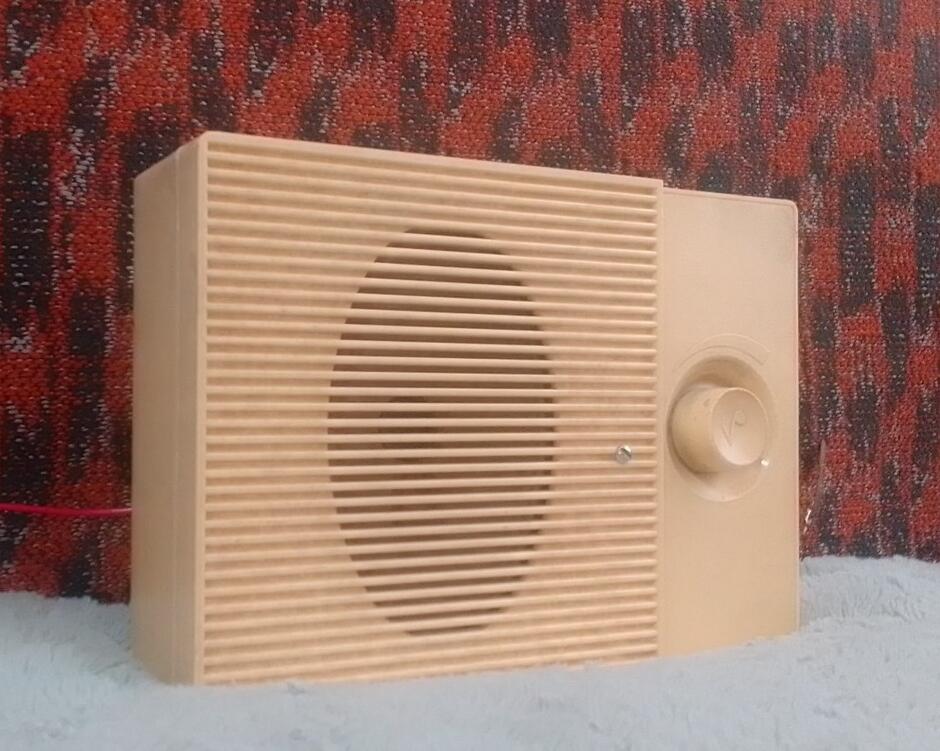

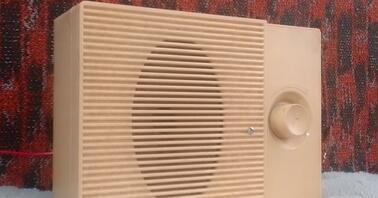

Як додатковий гучномовець можливо використати футляр від абонентського гучномовця «Донбас – АГ-307» (любого, іншої марки) - з якого вилучено узгоджуючий трансформатор, а вмонтовано ПНЧ на мікросхемі К174УН4А. Згідно паспорта на мікросхему К174УН4А на мікросхему подається живлення напругою від ±5 В до ±9 В, проте – як показує практика, при живленні ±3,7 В (від літій-іонного акумулятора) ПНЧ працює добре. Додатковий гучномовець показано на фото 1.
Якщо використати гучномовець на 4 Вт, то корпус необхідно взяти більший – відповідних розмірів і взяти мікросхему типу К174УН7, яка живиться напругою ±12 В.

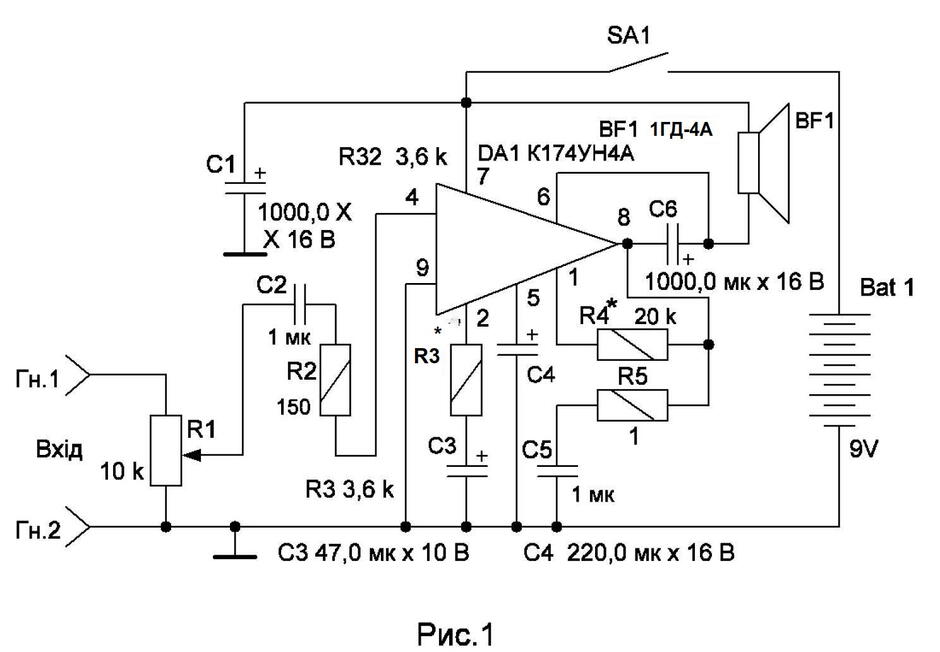

Принципова електрична схема підсилювача наведена на рис.1. Сигнал знімається з потенціометра R1 і подається на підсилювач низької частоти на мікросхемі DA1 типу К174УН4А, яка на навантаженні 8 Ом забезпечує максимальну потужність 0,8 Вт. За основу взято типову схему включення мікросхеми, однак в результаті експерименту з'ясувалося, що краще збільшити глибину зворотного негативного зв'язку; для чого опір резистора R3 з 1,8 кОм (в типовою схемою) було збільшено до 3,6 кОм; при цьому знизилася трохи чутливість, але ПНЧ працює без збудження.
Крім цього аналіз «начинки» мікросхеми дозволив використовувати 1-й вивід мікросхеми для збільшення струму спокою кінцевих транзисторів на 10 мА
таким чином вдалося зменшити спотворення при максимальній потужності; без збільшення струму спокою спостерігалися спотворення типу «сходинки». Як показує практика, мікросхема К174УН4А не виходить з ладу від такого струму спокою і працює тривалий час. Якщо опір резистора R4 збільшити, то струм спокою зменшиться. Якщо підсилювач передбачається використовувати, як похідний, де важливо економний режим роботи, то резистор R4 можливо виключити, і підсилювач буде споживати тільки 50 мА. Мікросхема встановлюється на невеликому радіаторі з S = 30 см2. Підказка цоколівки мікросхеми наведена на рис. 24420
Фото 1
