Юному радіоаматору – Музичний центр з FM радіоприймачем в діапазоні 87,5 – 108 МГц, плеєром МП3 з U - накопичувачем, на базі модуля МП3 /FM типу KEBIDU
Виготовити музичний центр з FM радіоприймачем в діапазоні 87,5 – 108 МГц, плеєром МП3 з U - накопичувачем, на базі модуля МП3/FM типу KEBIDU може навіть радіоаматор-початківець. Найдешевші модулі FM приймача і плеєру МП3 не мають додаткового підсилювача, тому необхідно сигнал з модуля подавати на додаткові підсилювачі, але виготовити підсилювачі низької частоти на мікросхемі К174УН4А, або на мікросхемі К174УН7 зовсім не складно.
Модуль забезпечує два вихідних канали для подачі на підсилювачі лівого і правого каналів для отримання стереофонічного звучання.
Пропонується в корпусі музичного центру розмітити модуль FM/MP3, два підсилювача низької частоти (ПНЧ). В якості ПНЧ доцільно використати набір

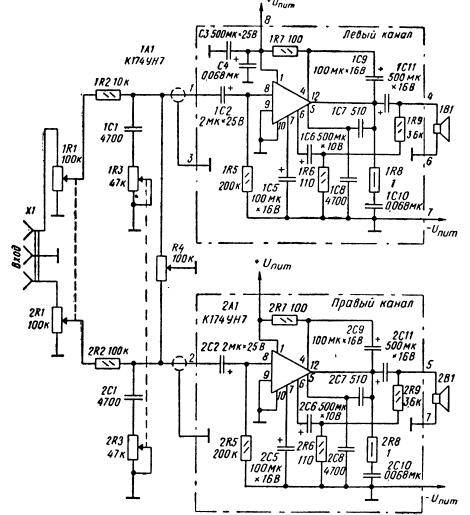

«Старт 7240» у . якому є радіокомпоненти для збірки двох підсилювачів на мікросхемах К174УН7 Принципова електрична схема з цього набору приведена на рис. 1. В якості гучномовців доцільно використати колонки з опором 4 Ом, потужністю 4 Вт. Такі підсилювачі забезпечують вихідну потужність 2 Вт з навантаженням 4 Ом, при цьому нелінійні спотворення не перевищують 1%. Живлення підсилювачів напругою ±12 В. В стані «спокою» підсилювачі споживають струм, порядку 40 мА. Від напруги ±9 В підсилювачі працюють добре, проте вихідна потужність трохи менша.
