Юному радіоаматору – Довідник по стабілітронам
Стабілітрон (діод Зенера) — напівпровідниковий діод, напруга на якому в ділянці електричного пробою слабо залежить від струму, і який застосовується для стабілізації напруги. Низьковольтні стабілітрони виготовляються на основі сильнолегованого кремнію. В них відбувається тунельний пробій.

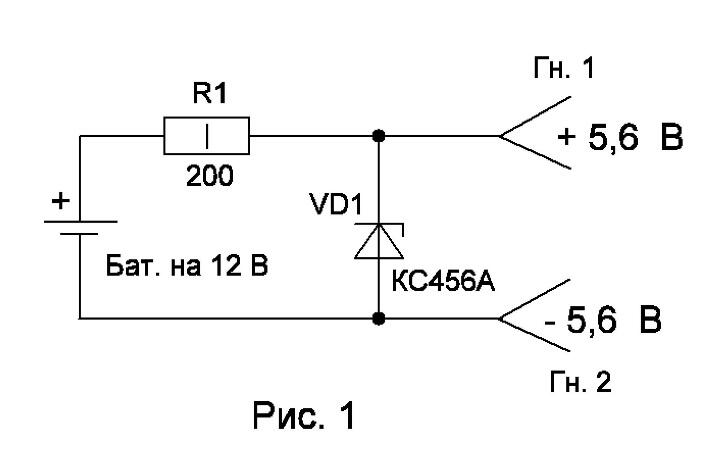

Стабілітрони виготовляються з напругою Зенера в діапазоні від декількох вольт до сотень вольт. Ця напруга стабілітрону трохи змінюється з температурою, і, як і звичайні значення резистора з вуглецевим складом, може бути десь від 5 відсотків до 10 відсотків похибки від специфікацій виробника. Однак ця стабільність та точність, як правило, достатньо хороші для того, щоб стабілітрон використовувався як пристрій регулятора напруги в загальній схемі живлення. Найпростіша схема використання стабілітрону приведена на рис. 1.
Основними характеристиками напівпровідникових стабілітронів є напруга стабілізації Uст і струм стабілізації Iст, динамічний опір і температурний коефіцієнт напруги.
