Юному фізику – Експерименти з аналогом лямбда діоду на польових транзисторах
Лямбда діод (негістор) фактично не є однією радіоелементом, хоча вчені – фізики працюють над цим питанням.
Лямбда-діод, також відомий як негістор, — це двополюсний пристрій з негативним опором, який зазвичай складається з двох комплементарних (N-канальний та P-канальний) польових транзисторів на основі ядра. Він функціонує як високошвидкісний комутаційний елемент, подібний до тунельного діода, але з ширшим розмахом напруги. Його винахід не приписується жодному відомому винахіднику, але широко визнаний як розробка напівпровідникової схеми. Вперше звістка про лямбда діод була в Америці в 70-х роках минулого століття.
Прилад являє собою двополюсник, що складається з двох комплементарних польових транзисторів (в класичному варіанті - двох польових транзисторів з керуючим р-n-переходом, які працюють у режимі збіднення).. Особливістю λ- діода є його вольт-амперна характеристика (ВАХ), яка нагадує грецьку букву λ, завдяки чому діод і одержав свою назву. Вольт-амперна характеристика (ВАХ) лямбда-діода має ділянку з позитивним диференційним опором, що властиво звичайному діоду, і ділянку з негативним диференційним опором, як у тунельного діода. Аналог лямбда діоду дозволяє одержати дуже різноманітні ВАХ (на відміну від тунельних діодів, у яких ділянки з негативним опором обмежені дуже вузькою областю).
Особливістю лямбда-діода на польових транзисторах є малий струм стоку (до 10 мА).
В схемах лямбда-діодів досягаються великі ККД, висока температурна стабільність, велика стабільна амплітуда вихідного сигналу.

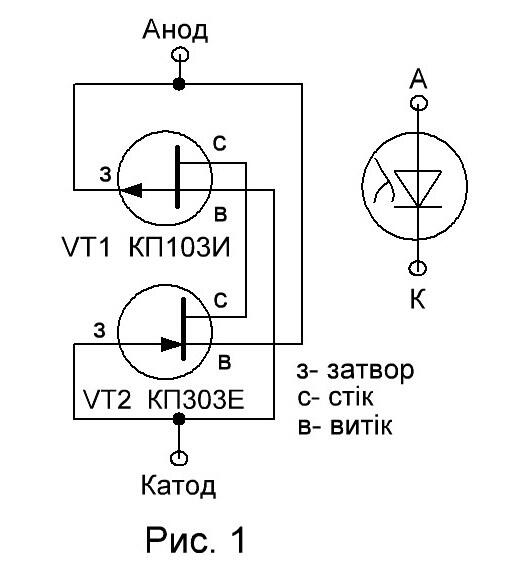

Схема лямда діоду і його позначення на схемах приведено на Рис. 1.

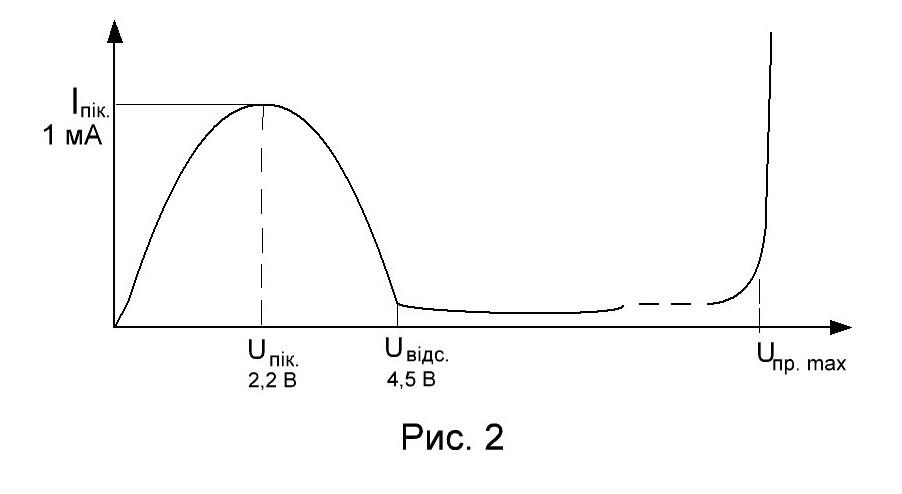

Вольт-амперна характеристика лямбда діода приведена на Рис. 2.
Для інших типів транзисторів значення пікового струму (Iпік.), пікової напруги (Uпік.), напруги відсічки (Uвідс.) та пробивної напруги (Uпр. max) можуть мати інші значення. Пробивна напруга не визначалася - щоб не вивести з ладу польові транзистори. Так для негістора можливо використати також компліментарну пару з КП103Л та КП303Г.

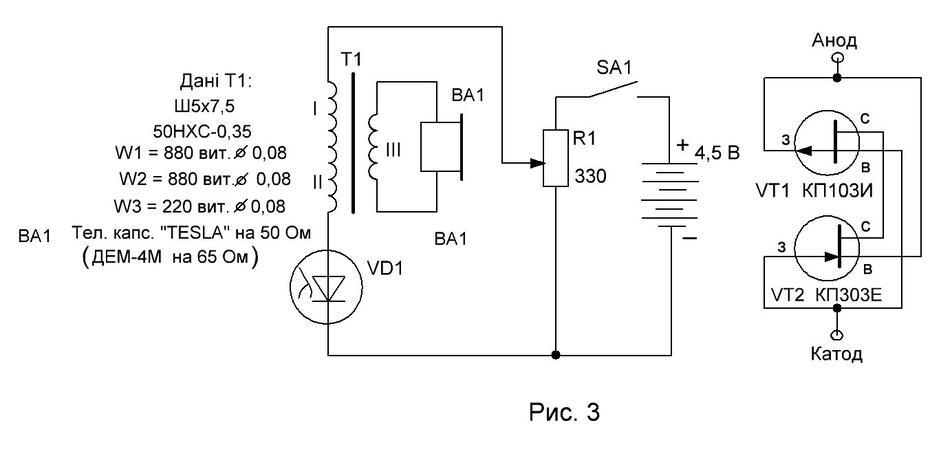

Одна з схем, де використовується від’ємний відрізок ВАХ негістора, тобто генеруючий відрізок – приведена на Рис. 3.
Така схема, з використанням негістора генерує сигнал з частото порядку 800 Гц. Частота генерації залежить від індуктивності обмотки трансформатора, який ввімкнений в коло негістора. З іншим трансформатором частота генерації буде інша. Так з однією обмоткою на 880 витків частота генерації вища – порядку 1200 Гц.
