Юному електротехіку – Простий шукач прихованих електропроводів на польовому транзисторі

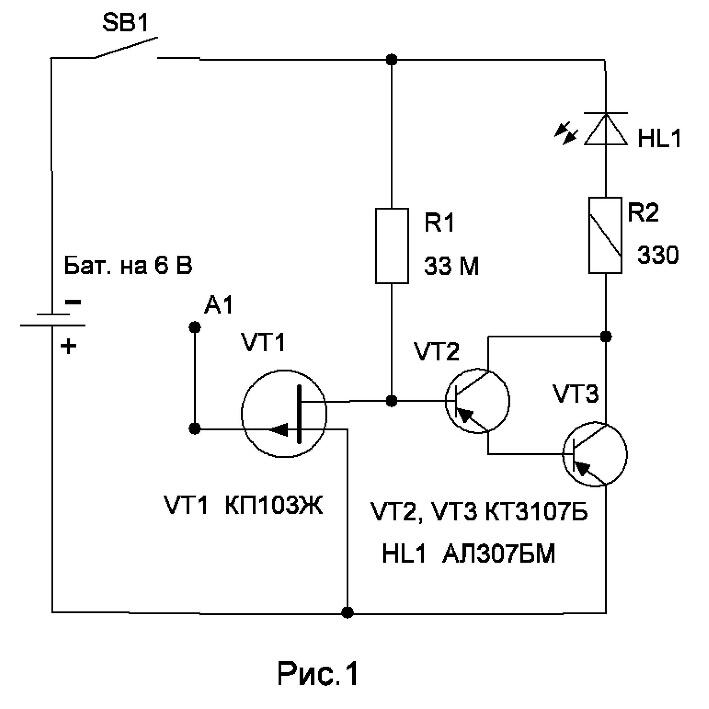

Такі шукачі прихованих електропроводів не новинка – такий пристрій можливо і купити, проте ціна на них досить висока, а радіоаматори-початківці можуть і самі зробити такий пристрій. Такий пристрій необхідний при ремонті в квартирі чи на підприємстві, коли потрібно просвердлити отвір в стіні, а невідомо де проходять електропровода, або необхідно виявити обрив електропроводки. Автором пропонується дуже простий пристрій, який має високу чутливість – виявляє електропровода на які підключена «фаза» на глибині 10 см. Принципова електрична схема пристрою приведена на рис. 1. Транзистори VT2, VT3 включені по схемі Дарлінгтона, тобто працюють як один транзистор, але з великим коефіцієнтом передачі по постійному струму. Транзистори КТ3107Б мають коефіцієнт передачі по струму h21е в межах 120…220 - автору попалися транзистори з h21е = 180. Виміряти коефіцієнт підсилення по постійному струму h21е можливо за допомогою прилада, описаного в (1). Таким чином транзистор Дарлінгтона буде мати коефіцієнт підсилення по струму рівний 32400. Щоб «відкрити» такий транзистор і засвітити світлодіод HL1 необхідно в ланцюг бази включити резистор на 33 мОм (такі резистори були в кольорових телевізорах «Янтар 726», та інших). Зрозуміло, що при меншій величині опору резистора R1 транзизтор також буде відкриватися, але бажано щоб опір був якомога більший. До бази транзистора VT2 відносно «+» підключаємо польовий транзистор до затвору якого під’єднано антену – штир, довжиною 10 см. Якщо навколо немає електричного поля, то польовий транзистор (перехід стік – витік) має відносно невеликий опір і як базовий дільник транзистора VT2 зменшує напругу на базі і світлодіод HL1 не світить. Якщо антену приблизити то провідника на якого подано «фазу», то опір польового транзистора переходу стік – витік значно збільшиться і відповідно напруга на базі транзистора VT2 збільшиться – світлодіод HL1 буде світити.
Якщо потрібно виявити обрив провода в подовжувачі, то підключаєм подовжувач до електромережі і перевіряєм наявність провода вздовж подовжувача – після обриву провідника світлодіод погасне. Після перевірки одного з проводів – подаємо «фазу» на інший провід, тобто повертаємо електровилку на 180О і знову проводимо перевірку.
Величина опору R1 залежить від коефіцієнту підсилення по постійному струму h21е і з транзисторами з меншим значенням h21е необідно опір зменшувати, а при більших коефіцєнтах h21е, ніж в даній конструкції - опір необхідно збільшувати. Замість транзисторів КТ3107 з любими буквенними буквами; можливо також використати транзистори КТ352 з любими буквенними індексами. Пристрій живиться від двух часових батарейок по 3 В (з’єднані послідовно), або від батареї з 4-х елементів типу ААА.
