Уроки для юних радіоаматорів (Урок 3 - Збираєм схему на макетній платі)
Перед тим, як приступити до практичних робіт слід вивчити «Правила безпеки при роботах з електросхемами».
Для радіоаматорів початківців рекомендуємо виготовляти схеми з низьковольтним живленням 1,5…12 В. Спочатку необхідно виготовити макетну плату- тут є декілька варіантів. Можливо взяти декілька гніздових роз’ємів і перевернувши їх гніздами донизу закріпити на дощечці або пластмасі і розпаювати радіодеталі на ламелях роз’ємів і з’єднувати радіодеталі згідно схеми. Другий варіант- це використання заводських пластмасових планок з впресованими ламелями. Третій варіант описано на сайті в статті «Плата для макетирования». Коротко повторимо основні положення.

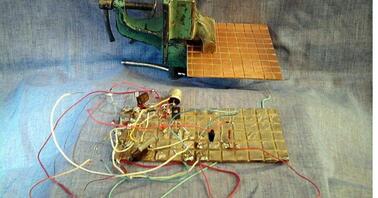

При конструюванні різних радіосхем для настройки та перевірки працездатності схеми доводиться проводити макетування. Для цієї мети застосовується плата виготовлена з фольгованого склотекстоліту.
Плата застосовується багаторазово. Технологія виготовлення плати наступна:
1. розкреслити плату з одностороннього фольгованого склотекстоліту товщиною 1,5 ... 2 мм на осередки розміром 10 × 10 мм (8 × 8 мм).
2. Зробити поздовжні і поперечні канавки за допомогою різця, пилою по металу або машинкою кутошліфовальною («болгаркою»).
3. Зачистити наждачним папером «острівці». .
4. Покрити плату рідкої каніфоллю (спирт 96%, або розчинник 647).
5. Залудити «острівці» плати легкоплавким припоєм. .
6. Промити плату спиртом або розчинником від каніфолі.
Так, наприклад, на платі розміром 140 × 60 мм виходить 14 × 6 = 84 «острівця». Для виконання канавок ми користуємся «болгаркою», при цьому для безпеки при роботі, частина плати затискається в лещатах, які необхідно утримувати рукою і плата буде в горизонтальному положенні.
Краще, щоб цю роботу з «болгаркою»- зробили дорослі люди.
Для виготовлення плати для макетування витрачається 15 ... 20 хвилин.
На один острівець можливо припаяти до 4х деталей (3 деталі і 1 провідник).
Дві радіодеталі, або провідник і радіодеталей можливо спаяти «навісу».
Ємність плати для макетування залежить від розмірів плати
склотекстоліту. Якщо для схеми недостатньо однієї плати, то можливо
застосувати відразу дві плати, встановивши їх поруч.
У радіогуртку такі плати, крім основного призначення, можливо
використовувати в змаганнях зі швидкісного збирання радіосхем.
Так, наприклад, мультивібратор НЧ збирається за 10 хвилин, а приймач прямого підсилення 2-V-3 збирається за 18 хвилин. Це кращий результат отриманий на практиці, акуратність монтажу до уваги не бралося: схема повинна- «працювати»
Для початку потрібно збирати прості схеми. . .
ДДДля прикладу, приводиться схема мультивібратора, за допомогою якої можливо отримати мигалку на світлодіодах. Особливість схеми в тому, що ніякого налагодження робити не потрібно - при справних радіодеталях і правильно зібраній схемі; схема запрацює зразу-ж.
