Розробка для гуртка радіоконструкторів – Заміна мікрофону МПК-101-I-II на мікрофон МЭК-3

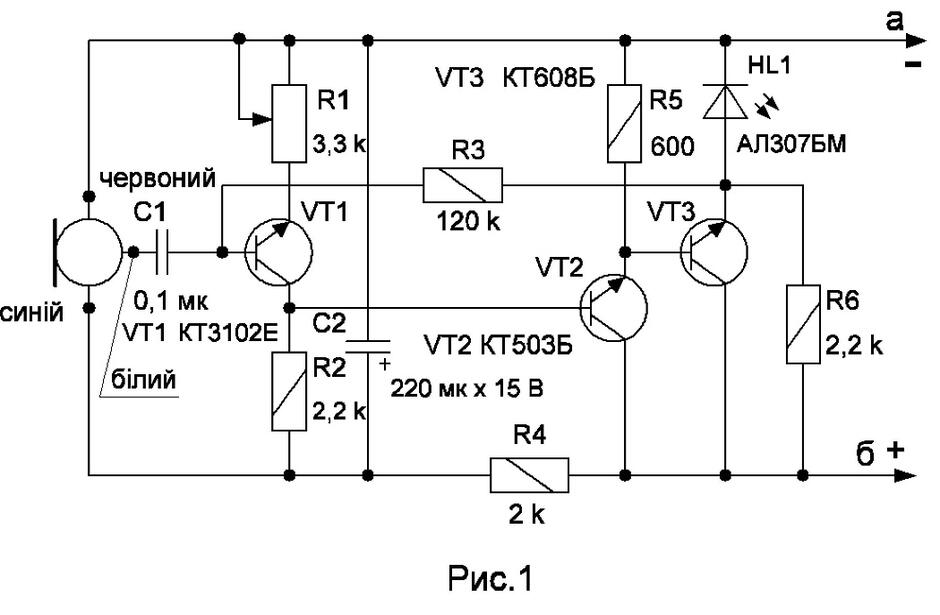

Принципова електрична схема пристрою приведена на рис. 1. Мікрофони типу МПК-101-I-II, які мають мікрофонний підсилювач і їх доцільно використовувати, але якщо немає можливості придбати такі мікрофони, то можливо використати широко розповсюджені мікрофони типу МЭК-3, виготовивши схему приведену на рис . 1.

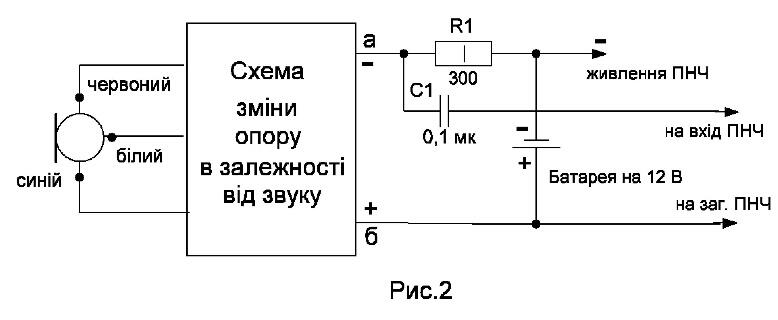

В принципі, можливо просто зробити мікрофонний підсилювач, а можна зробити запропонований двухполюсник, який змінює свій опір в залежності від звуку. По суті – робота схеми подібна до роботи вугільного мікрофону, який також змінює свій опір в залежності від звуку. Мікрофони типу МПК-101-I-II мають на вході мостову схему на напівпровідникових діодах і полярність включення не має значення, а для приведеної схеми необхідно притримуватися вказаної полярності. Двухполюсник підключається до підсилювача мегафону по схемі, приведеній на рис. 2. Підстроювальним резистором R2 виставляєм оптимальний режим роботи схеми (при великому значенні опору «підсилення» буде менше – збільшується глибина негативного зворотнього зв’язку). Ще краще використати перехідний трансформатор, як це описано в (1).
Джерело:
1. Автор: Бабин Дмитро Святославович, Юному радіоаматору – Простий мегафон, платформа «Всеосвіта», 2024
Посилання через Інтернет:
https://vseosvita.ua/library/yunomu-radioamatoru-prostyi-mehafon-858839.html
