Розробка для гуртка Радіоконструкторів - Високоякісний однотактний ПНЧ на радіолампах

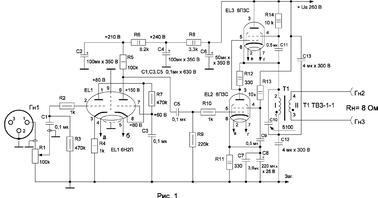

Для радіолюбителя-початківця дуже важливо, щоб перші конструкції були вдалими. Запропонована конструкція підсилювача низької частоти (ПНЧ) легко налаштовується і тому рекомендується для повторення. У конструкції немає дефіцитних радіокомпонентів і має суб'єктивно хорошу якість звуку. Як відомо, в простих однотактних ПНЧ вихідний трансформатор включається в анодний ланцюг вихідної лампи і по ньому проходить певний струм і приводить до підмагнічування трансформатора – внаслідок чого виникають нелінійні спотворення. В даній схемі вихідний трансформатор включений в діагональ моста і постійний струм через трансформатор не протікає. В результаті нелінійні спотворення значно менші і не перевищують 0,5%. У статті наведено кілька корисних порад щодо застосування вихідних трансформаторів. Принципова схема високоякісного ПНЧ із однотактним виходом наведена на рис. 1. Це чотирьох каскадний ПНЧ на трьох радіолампах. У вихідному каскаді застосовано два променеві тетроди; радіолампи 6П3С. Радіолампи 6П3С включені послідовно, а до середньої точки підключено вихідний трансформатор. На EL1 (6Н2П) застосовано каскодну схему, тобто два каскади маємо. Перший каскад має місцевий негативний зворотний зв'язок (НЗЗ), який зменшує коефіцієнт нелінійних спотворень (КНС) за рахунок резистора R4 у ланцюзі катоду, не зашунтованого конденсатором. Обидва каскади працюють у режимі А. Як вихідний трансформатор Т1 можна застосувати будь-який вихідний трансформатор від лампових радіоприймачів, телевізорів. Добре підходять трансформатори таких типів: ТВЗ-1-1, ТВЗ-1-2, ТВ-2Ш2, ТВЗ-1-9 від лампових телевізорів. Як показує практика, трансформатори ТВК-70, ТВК-70Л2, ТВК-110, ТВК-110ЛМ, ТВК-110Л2 також можна використовувати як вихідний для однотактної схеми. Чутливість однотактного ПНЧ близько 100 мВ, при вихідній потужності 3 Вт. При закорочені входу ПНЧ фон змінного струму не повинен прослуховуватися.Якщо фон прослуховується, необхідно ланцюга управління віднести далі від ланцюгів розжарення. Необхідно, щоб силовий трансформатор, дросель живлення були подалі від радіоламп. Проводи до вхідного гнізда та потенціометра повинні бути екрановані. Автор застосував вихідний трансформатор ТВЗ-1-1. У принципі можливо у вихідному каскаді застосувати радіолампи 6П18П – при цьому вихідна потужність збільшиться до 4 Вт. Вимкнення динаміка під час роботи ПНЧ може призвести до виходу з ладу вихідного трансформатора. Принципова електрична схема блоку живлення наведена на рис. 2. Для покращення фільтрації анодної напруги введено дросель. Дані дроселя: трансформаторне залізо типу УШ 16 х 24, W1 = 2300 вит. дроту ПЕВ-2 ø 0,23 мм. від телевізора "Рекорд". Можливо застосувати також дросель від телевізора УНТ-47/59, використовуючи І обмотку, що містить 1220 вит.дроту ПЕЛ ø 0,31. Як силовий трансформатор використано трансформатор типу ТС009 від радіоли «Гамма», проте можна застосувати будь-який силовий трансформатор потужністю близько 60...80 Вт з відповідними вихідними напругами. Можливо застосувати будь-який силовий трансформатор від лампових радіоприймачів. Бажано застосувати силовий трансформатор із підвищеною напругою для анодного живлення ламп близько 280…300 В; тоді вихідна потужність ПНЧ збільшиться до 4-х ват. «Меломанам» більше подобається звучання музичних програм через ПНЧ із однотактним виходом, де КНС значне за рахунок парних гармонік. «Меломани» стверджують, що звук «тепліший», «прозоріший».
