Розробка для гуртка Радіоконструкторів – Саморобний пристрій для магнітотерапії
Апарати призначені для надання терапевтичного впливу на організм людини є в продажі, але ціни на такі апарати досить високі, а радіоаматори можуть самотужки зробити такий прилад. Слід зауважити, що користуватися приладом можливо тільки з дозволу лікаря і під наглядом лікаря. Низькочастотне імпульсне магнітне поле здійснює протизапальну дію, покращує мікроциркулярні процеси і місцевий кровообіг, сприяючи розсмоктуванню запального і травматичного набряку, покращуючи умови для відновлення пошкоджених тканин.
Відзначається добра переносимість дії змінного магнітного поля в ослаблених хворих, хворих літнього і старечого віку, що страждають супутніми захворюваннями серцево-судинної системи. Це дозволяє застосовувати апарат у багатьох випадках.
Вплив магнітним полем не викликає роздратування шкіри.
Показання до застосування:
• перелом кісток кінцівок, тазу, хребта.
• внутрішні пошкодження суглобів.
• забій м'яких тканин, гематома, пошкодження м'язів.
• посттравматичний набряк.
• бурсит навколосуглобових сумок.
• остеохондроз хребта.

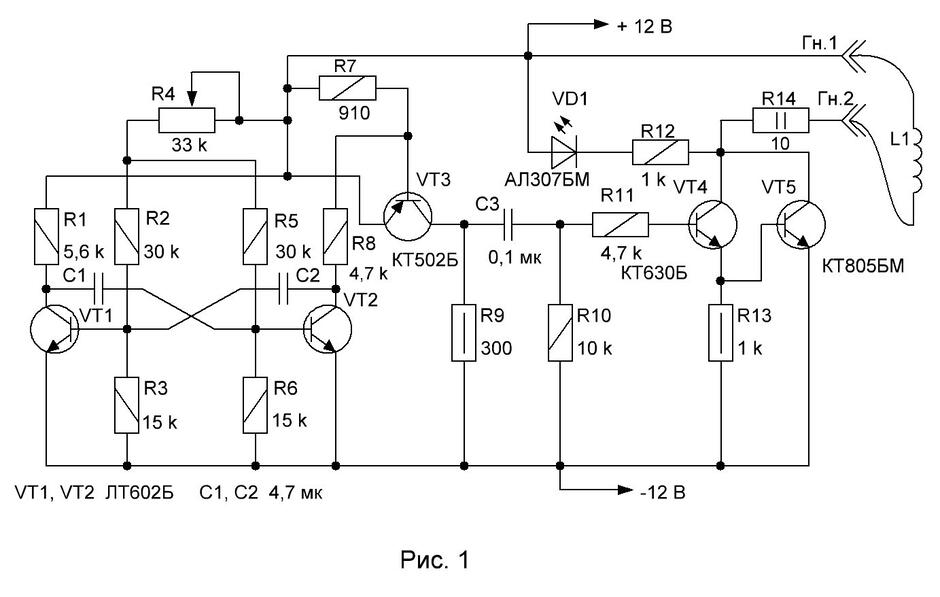

Принципова електрична схема саморобного пристрою магнітотерапії приведена на рис. 1. На транзисторах VT1, VT2 зібрано мультивібратор по класичній схемі, на транзисторі VT3 буферний каскад для зниження вихідного опору мультивібратора. В мультивібраторі за рахунок зміни опору потенціометру R4 можливо змінювати частоту роботи мультивібратора. Так при максимальній величині опору R4 частота буде найнижча – світлодіод VD1 при такій частоті мерехтить. Радіоелементи С3, R10 – утворюють деференціючий ланцюг і на транзисторний ключ VT4, VT5 поступають імпульси малої тривалості, які короткочасно відкривають транзисторний ключ і в котушці L1 протікає імпульсний струм. Конструкція котушки така – дві пластикові щічки діаметром 45 мм, між ними пластикове кільце діаметром 10 мм і висотою 8 мм. На каркасі намотано 120 витків дроту ПЕВ діаметром 0,45 мм. В принципі, можна взяти і тонший дріт діаметром 0,35 мм.
Котушка може бути і без каркасу – після намотування витки котушки закріпити нитками.
Якщо в якості індикатора використати таку ж котушку з підключеним до неї телефонним капсулем, то рокіт прослуховується на відстані 10 см від котушки L1 – під час роботи пристрою. Зрозуміло, що гучність рокоту найбільша при малій відстані, а потім зменшується при віддаленні контрольної котушки. Якщо збільшити кількість витків в котушці L1, то потужність магнітного поля буде більшою, але в зв’язку з тим, що немає в наявності приладу для замірювання потужності випромінювання, то не варто цього робити. Опір R14 обмежує максимальний струм в котушці.
Пристрій живиться напругою ±12 В і споживає струм 33 мА. При напрузі ±9 В пристрій також працює, але потужність випромінюваного магнітного поля трохи зменшується.
В футлярі пристрою доцільно помістити випрямляч на 12 В, щоб було можливо використовувати пристрій від електромережі.

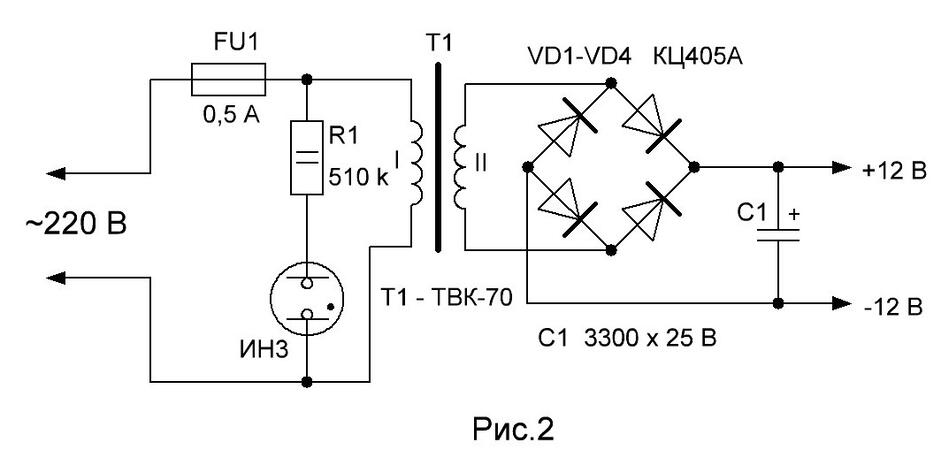

Принципова електрична схема випрямляча на 12 В приведена на
рис. 2. Схема традиційна і пояснень не потребує.

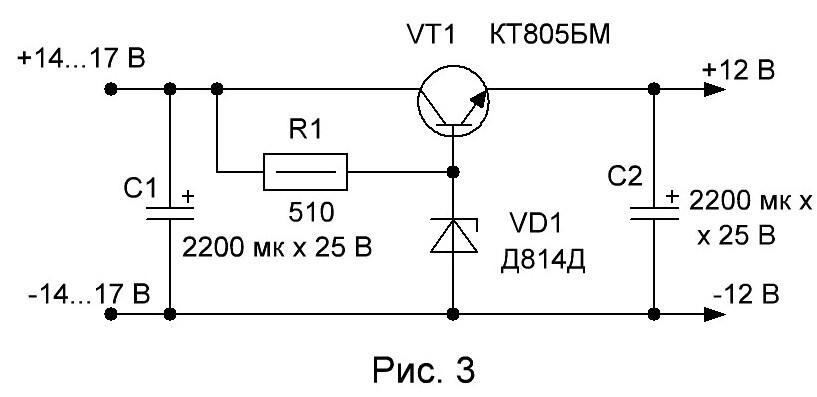

При бажанні, можливо використати трансформатор ТВК-110 ЛН1 і ввести в схему стабілізатор напруги на ±12 В по схемі, приведеній на
рис. 3.
При такому ускладненні магнітний потік біля котушки постійний і не змінюється при зміні напруги в електромережі, яка може коливатися від 207 В до 253 В (230 ±10%), згідно європейських норм.
Для схеми, приведеній на рис. 2 напруга буде змінюватися від 10,8 В, при напрузі в електромережі 207 В, і до 13,2 В при напрузі в електромережі 253 В.
Схема така часто використовується і пояснень не потребує.
Транзистор VT1 необхідно встановити на радіаторі з
S= 50 см2.

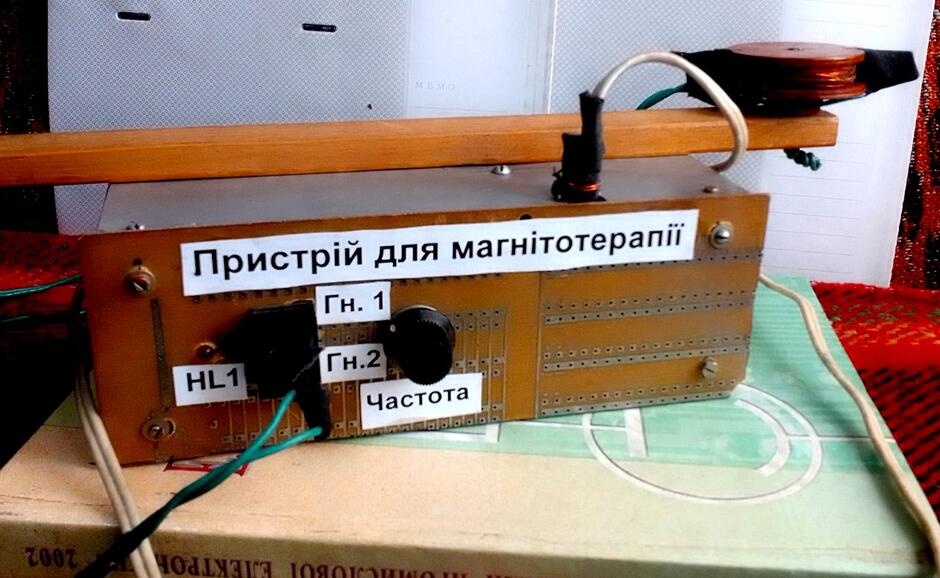

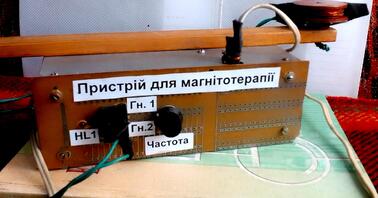

Зовнішній вигляд пристрою для магнітотерапії показано на фото 1.
Фото 1
