Розробка для гуртка радіоконструкторів - Простий малогабаритний осцилограф на 3ЛО1И

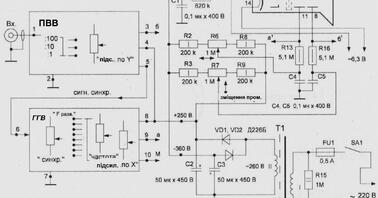

Для налагодження будь-якого підсилювального каскаду, підсилювача в цілому, генератор - дуже зручно використати осцилограф, за допомогою якого можна спостерігати форму сигналу. Навіть найпростіший осцилограф значно полегшує налагодження конструкції, можливо спостерігати спотворення сигналу, збудження підсилювачів тощо. У технічній літературі описано багато варіантів простих осцилографів з використанням радіоламп. Автори пропонують свій варіант простого осцилографа на поширеній електронно-променевій трубці ЗЛОИ, який має досить високу чутливість та стійку синхронізацію від досліджуваного сигналу. За основу автори взяли схему осцилографа, описаного в [1], значно спростивши схему живлення та схему підсилювача вертикального відхилення (ПВВ). Діапазон частот дозволяє досліджувати від 30 Гц до 300 кГц. Однак на даному осцилографі можна спостерігати навіть сиг- готівку з частотами 1...2 МГц. Замість ОЕПТ типу ЗЛО1И можливо також застосувати ОЕПТ типу ЛО247 або 5ЛО38И, проте при цьому габаритні розміри осцилографа будуть значно більшими. Осцилограф не містить дефіцитних деталей і настільки простий, що виготовити його може і початківець-радіоаматор. Схема осцилографа наведена на рис. 1, поділена на три частини, що зручніше при виготовленні. Спочатку слід виготовити схему живлення ОЕПТ, разом із блоком живлення (рис. 1). Підключивши блок живлення до ланцюгів ОЕЛТ, можна зробити пробне включення: на екрані ОЕПТ повинна бути світлова пляма. За допомогою регулювання потенціометрами R6 і R7 світлову пляму необхідно вивести в центр екрана і потім за допомогою потенціометрів 5 ("яскравість") і В12 ("Фокус") зробити точку в діаметрі 0,3 мм. Слід зауважити, що особливість даної схеми у паралельному включенні ланцюгів статичного зсуву променя, що унеможливлює вплив регулювань один на одного. Як силовий трансформатор використаний силовий трансформатор від лампової радіоли "Дніпро-58", проте можна застосувати силовий трансформатор і від інших лампових радіоприймачів, з відповідною напругою на вторинній обмотці. У випрямлячі застосована класична схема подвоєння напруги на діодах VD1, VD2. Наступним етапом необхідно виготовити генератор горизонтального відхилення (ГГВ). Принципова електрична схема ГГВ наведена на рис. 2. Схема ГГВ така ж, як у [1], однак покращена фільтрація по живленню додаванням резистора R14 та електролітичного конденсатора. Слід мати на увазі, що при великій яскравості довго утримувати точку на одному місці не можна, оскільки можливе вигоряння люмінофора. Частоту пилкоподібного сигналу можна змінювати ступінчасто за допомогою перемикача SА1, а за допомогою резистора R12 ("частота"). З вказаними номіналами конденсаторів піддіапазони розгортки трохи перекривають один одного і немає необхідності в точному налаштуванні, що зручно для радіоаматорів-початківців. Генератор є мультивібратором, зібраним на транзисторах VT1, ѴТ2.На вхід транзистора VT1 подається сигнал синхронізації, причому рівень сигналу можна змінювати потенціометром R1 ("синхр.").На транзисторі VТЗ зібрано стабілізатор розрядного струму конденсаторів, що задають частоту. Розрядний струм змінюється за допомогою резистора R12 ("частота"). Для зменшення шунтуючої дії навантаження у схему введено емітерний повторювач на транзисторі ѴТ4, у ланцюзі емітера якого включений потенціометр R15 (підсилення по "Х"), що дозволяє змінювати напругу пилкоподібного сигнала для горизон- тального відхилення. Підключивши живлення на схему ГГВ і подавши пилкоподібний сигнал горизонтального відхилення на пластину ОЕЛТ, отримаємо на екрані горизонтальну лінію. Розмах горизонтальної розгортки можна змінити потенціометром R14 (підсилення по "Х"). Потенціометром R1 ("синхр.") можна підібрати оптимальний режим стійкої синхронізації, від сигналу з виходу ПВВ. На модулятор ОЕПТ через конденсатор С11 під час зворотного ходу променя розгортки подається закриваюча напруга.Транзистори VT1... VT4 необхідно встановити на радіаторах із S = 10 см2. ГГВ споживає струм близько 12 мА. Принципова електрична схема ПВВ наведена на рис. 3. Як видно зі схеми, це трикас- кадний підсилювач, на вході якого включено емітерний повторювач на транзисторі VТ1. На транзисторах VТ2, VТЗ зібрані схеми з ЗЕ, які й забезпечують необхідне підсилення. На колекторі транзистора VТЗ необхідно виставити напругу, рівну половині живлення, тобто при живленні напругою +250 В має бути +125 В по відношенню до загального проводу. Напруга +125 В на колекторі транзистора, по відношенню до загального дроту, виставляємо підбором резистора R12. Плавна зміна рівня сигналу здійснюється потенціометром R& (підсилення "Y"). На вході ПВВ встановлений перемикач SА1, за допомогою якого можна подавати на осцилограф сигнал з більшою напругою, користуючись вхідним дільником на 10, або на 100. Транзистор VТЗ необхідно встановити на радіаторі з S = 10 см2.
Стабілітрон VD1 необхідно встановити на радіаторі з S = 30 см2. На передній панелі осцилографа встановлені: ОЕПТ, вхідне гніздо Х1, перемикач вхідного дільника, потенціометр R6, (підсилення по "Y"), потенціометри R5 "яскравість", R12 "фокус", R6 (зміщення променя по " X"), R7 (зміщення променя по "У"), R1 ("синхр."), R12 ("частота"), R15 (підсилення по "Х"), а також перемикач ступінчастої зміни частоти розгортки. Конструктивно ГГВ та ПВВ виконані на окремих друкованих платах. Блок живлення змонтовано окремим вузлом та екранований. Осцилограф зібраний у металевому корпусі з габаритними розмірами 140х100х110 мм. При справних радіодеталях та правильно зібраній схемі налагодження осцилографа не викликає труднощів.
Увага! При налагодженні осцилографа необхідно дотримуватись обережності та вимог техніки безпеки під час робіт на електроустановках, оскільки напруга на деталях може досягати 360 В.
