Розробка для гуртка радіоконструкторів - Підключення зовнішньої антени до мініатюрного радіо з FM діапазоном

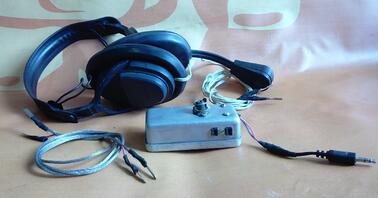

Історія появи цієї «конструкції» така - сусід купив у місті мініатюрний радіоприймач типу FM RADIOAUTO SKAN PA-982, який у місті приймав одну радіостанцію, а за 100 км від міста нічого не приймає. Вказаний радіоприймач (вартість 2$) має досить низьку чутливість і працює від сурогатної антени-дроту до навушника, як антена. Якщо виготовити простий «перехідник», схема якого наведена на рис.1, можливо підключить зовнішню антену і «оживити» такий радіоприймач. Автори підключили кімнатну антену для прийому в FM діапазоні типу «ведмеже вухо» - конструкція такої антени описана в (1) і було прийнято 9 радіостанцій (в даній місцевості) з гарною якістю. За бажання можливо трохи ускладнити конструкцію «перехідника» і отримаємо більш універсальний варіант, який забезпечить прийом радіостанцій як на навушники, так і гучномовний прийом-при подачі на підсилювач низької частоти (ПНЧ).Як показує практика, з цією метою цілком підходять ПНЧ на мікросхемах типу К174УН7, К17УН4А, Б. Схема другого варіанта «перехідника» наведено на рис. 2. Дані трансформатора Т1: трансформаторне залізо Ш5×7,5, 50НХС-0,35, W1= 600 витків дроту ПЕВ-2 0,08, W2= 300 витків дроту ПЕВ-2 0,23. Трансформатор взято готовий від списаної аналогової апаратури ущільнення типу В2-2, яка використовувалася електрозв'язку в минулому столітті. В принципі, можна взяти трансформатор і з іншими даними обмоток, у якого первинна обмотка має не менше 600 витків. Як навушники добре підходить мікротелефонна гарнітура типу ТМГ-8А на 120 Ом, або ж навушники вкладиші на 32 Ом. Цей «перехідник» можна використовувати і для інших міні-приймачів і користуватися ним у приміщенні та на природі. Зовнішній вигляд перехідника показано на фото 1. На фото 1 показано також гарнітуру ТМГ-8А і екранований шнур для підключення переходника до ПНЧ. Краще використовувати металевий корпус, відповідних розмірів.Як показує практика, радіоприйом із зовнішньою антеною стійкий та якісний від міні-приймача. Спільно з кімнатною антеною габарити малогабаритного радіоприймача значно збільшилися, але при цьому він приймає кілька радіостанцій, а це важливіше.
