Розробка для гуртка Радіоконструкторів - Однотактний ПНЧ на радіолампах

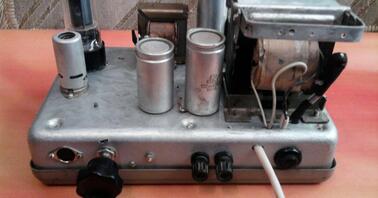

Для радіолюбителя-початківця дуже важливо, щоб перші конструкції були вдалими. Запропонована конструкція підсилювача низької частоти (ПНЧ) легко налаштовується і тому рекомендується для повторення. У конструкції немає дефіцитних радіокомпонентів і має суб'єктивно хорошу якість звуку. У статті наведено кілька корисних порад щодо застосування вихідних трансформаторів. Принципова схема ПНЧ із однотактним виходом наведена на рис. 1. Це двокаскадний ПНЧ на двох радіолампах. У вихідному каскаді застосовано променевий тетрод; радіолампу 6П3С, яка потужніша ніж 6П14П, які найчастіше застосовуються в УНЧ. У першому каскаді застосовано каскодну схему. Перший і кінцевий каскад мають місцеву негативну зворотний зв'язок (НЗЗ), який зменшує коефіцієнт нелінійних спотворень (КНС) за рахунок резисторів у ланцюзі катодів, не зашунтованих конденсаторами. Обидва каскади працюють у режимі А. В кінцевому каскаді застосовано подачу напруги на першу сітку радіолампи зміщенням від додаткового випрямляча, що спрощує виставлення режиму роботи. У схемі кінцевого каскаду передбачено два режими: I- «квазітріодний»; коли друга сітка вихідного променевого тетроду через резистор з'єднана з анодом, II-тетродний режим; на другу сітку подається постійна напруга. У I-му режимі отримуємо меншу потужність, що віддається, всього 2 Вт, проте КНС не перевищує 2%. У II-режимі максимальна потужність, що віддається 4 Вт при КНС близько 5%.Як вихідний трансформатор Т1 можна застосувати будь-який вихідний трансформатор від лампових радіоприймачів, телевізорів, що мають немагнітний зазор близько 0,15 мм. Добре підходять трансформатори таких типів: ТВЗ-1-1, ТВЗ-1-2, ТВ-2Ш2, ТВЗ-1-9 від лампових телевізорів. Як показує практика, трансформатори ТВК-70, ТВК-70Л2, ТВК-110, ТВК-110ЛМ, ТВК-110Л2 також можна використовувати як вихідний для однотактної схеми; ці трансформатори мають немагнітний зазор. В принципі зменшити КНД при вихідній потужності 4 Вт можливо застосувавши ультралінійну схему, але для цього необхідно придбати дефіцитний вихідний трансформатор з відведенням первинної обмотки типу ТВЗ-1-6. Чутливість однотактного ПНЧ близько 100 мВ. При виготовленні УНЧ з однотактним виходом доцільно відразу встановити ще одну лампову панель для ще однієї лампи 6П3С і ще одну лампову панель для 6Н2П, що дозволить радіоаматору реконструювати УНЧ в двотактний або включити дві лампи 6П3С паралельно. Бажано також залишити місце для встановлення ще одного вихідного трансформатора або установки трансформатора більшого розміру. Рекомендую після монтажних робот підключити акустичну систему з опором 8 Ом і потужністю порядку 8…10 Вт, включити УНЧ без радіоламп і виміряти напругу зміщення кінцевого каскаду; якщо воно відповідає нормі, то встановити радіолампи. На початку налаштувальних робіт загальний негативний зв'язок (ланцюжок R2, С2) слід від'єднати та включити ПНЧ. При закорочені входу ПНЧ фон змінного струму не повинен прослуховуватися. Якщо фон прослуховується, необхідно ланцюга управління віднести далі від ланцюгів розжарення. Необхідно, щоб силовий трансформатор, дросель живлення були подалі від радіоламп. Проводи до вхідного гнізда та потенціометра повинні бути екрановані. Якщо на вхід подати сигнал і підключити ланцюжок загальної НЗЗ, гучність звучання трохи знизиться. Глибину загального НЗЗ можна збільшити, зменшивши величину опору R2, але зменшується чутливість УНЧ. Якщо при підключенні ланцюжка загальної НЗЗ з'явиться генерація - це означає, що вийшов позитивний зворотний зв'язок і необхідно дроти від вторинної обмотки Т1 поміняти місцями. Автор застосував вихідний трансформатор ТВЗ-1-1 і за такого включення, як показано на схемі маємо НЗЗ. Якщо в результаті невдалого монтажу з'явилося збудження в УНЧ, то прибрати його можливо, зашунтувавши первинну обмотку вихідного трансформатора конденсатором 3300...10000 пФ. У принципі можливо у вихідному каскаді застосувати радіолампу 6П14П, але при цьому напругу зміщення необхідно зменшити до -6,5; збільшенням резистора R13 у дільнику до 22 кОм. Загальний вигляд УНЧ із однотактним виходом показано на фото 1. Вимкнення динаміка під час роботи УНЧ може призвести до виходу з ладу вихідного трансформатора. Принципова електрична схема блоку живлення наведено на рис. 2. Обидва випрямлячі зібрані навісним монтажем. Для покращення фільтрації анодної напруги введено дросель. Дані дроселя: трансформаторне залізо типу УШ 16 х 24, W1 = 2300 віт. дроти ПЕВ-2 ø 0,23 мм. від телевізора "Рекорд". Можливо застосувати також дросель від телевізора УНТ-47/59, використовуючи І обмотку, що містить 1220 віт.дроти ПЕЛ ø 0,31. Як силовий трансформатор використано трансформатор типу ТС009 від радіоли «Гамма», проте можна застосувати будь-який силовий трансформатор потужністю близько 60...80 Вт з відповідними вихідними напругами. Якщо немає можливості придбати відповідний силовий трансформатор, який має додаткову обмотку для випрямляча напруги зміщення, можливо застосувати будь-який силовий трансформатор від лампових радіоприймачів і застосувати в кінцевому каскаді автоматичне зміщення; тобто замінити резистор R14 на резистор з опором порядку 180 ... 240 Ом потужністю 2 Вт і зашунтувати його електролітичним конденсатором на 100 мкФ х 63 (+ до катода); на цьому резисторі має бути напруга +14 по відношенню до загального проводу. Резистори R11 і R13, конденсатор С7 необхідно вилучити, а резистор R10 підключити до загального дроту. Максимальна вихідна потужність трохи зменшиться. Бажано застосувати силовий трансформатор із підвищеною напругою для анодного живлення ламп близько 280…300 В; у своїй вихідна потужність УНЧ збільшиться. «Меломанам» більше подобається звучання музичних програм через ПНЧ із однотактним виходом, де КНС значне за рахунок парних гармонік. «Меломани» стверджують, що звук «тепліший», «прозоріший».
