Розділ VI. Тактична підготовка. Тема 5. Озброєння та бойова техніка військової частини (підрозділу). Ознайомлення з озброєнням та бойовою технікою військової частини.

Захист Вітчизни

Для кого: 11 Клас

23.05.2021

281

17

0

Опис документу:
Під час проведення навчально-польових зборів здобувачі освіти відвідують військову частину. По сусідству з нашим закладом освіти знаходиться розташування механізованого батальйону, на базі якого і проводяться заняття відповідно до плану. Дана презентація допомагає вчителю організувати і провести заняття за відповідною тематикою.
Перегляд
матеріалу
Отримати код
Опис презентації окремими слайдами:
Розділ VI. Тактична підготовка Тема 5. Озброєння та бойова техніка військової частини (підрозділу). Ознайомлення з озброєнням та бойовою технікою в...
Слайд № 1

Розділ VI. Тактична підготовка Тема 5. Озброєння та бойова техніка військової частини (підрозділу). Ознайомлення з озброєнням та бойовою технікою військової частини (підрозділом), їх призначення, тактико-технічна характеристика. Демонстрація озброєння та бойової техніки в дії. Ознайомлення

Організаційна структура механізованого батальйону на БМП у ЗСУ штаб (4 ос.) управління (5 ос.) танкова рота (У роті - управління, 3 танк. взводи по...
Слайд № 2

Організаційна структура механізованого батальйону на БМП у ЗСУ штаб (4 ос.) управління (5 ос.) танкова рота (У роті - управління, 3 танк. взводи по 12 ос. по 4 Т-64Б/БМ "Булат" + танк командира роти. Всього: 13 танків, 41 ос.) 3 мех. роти на БМП (У роті - ком. роти + управління 7 ос.: зам. з мпз, старшина, технік, навідник-оператор, механік-водій, писар, санінструктор і 3 мех. взводи по 3 БМП і 28 ос. У кожному взводі: ком. взводу + управління 3 ос.: зам. ком. взвода, стрілець-санітар, снайпер і 3 відділення по 8 ос. Склад відділення: командир, навідник-оператор, механік-водій, стрілець-кулеметник, стрілець-гранатометник, стрілець-помічник гранатометника, старший стрілець, стрілець. Всього в роті: 11 БМП і 92 ос.: 5 офіцерів, 2 прапорщика, 85 сержантів і солдат) 120 мм мінометна батарея (взвод управління, 2 мінометних взводи по 3 120 мм міномета 2С12. Всього: 6 мінометів, 61 ос.) гранатометний взвод (25 ос., 6 АГС-17) зенітно-ракетний взвод (16 ос., 9 ПЗРК "Стріла-3") розвідувальний взвод (22 ос., 1 БРМ-1К) вузол зв'язку (29 ос.) інженерно-саперний взвод (19 ос.) рота забезпечення (48 ос.) медпункт (9 ос.)

Склад та озброєння механізованого батальйону на БМП 555 ос. (40 офіцерів, 96 сержантів, 419 солдатів) Танків Т-64 Б/ БМ «Булат» - 13 машин; БМП-1 –...
Слайд № 3

Склад та озброєння механізованого батальйону на БМП 555 ос. (40 офіцерів, 96 сержантів, 419 солдатів) Танків Т-64 Б/ БМ «Булат» - 13 машин; БМП-1 – 38 машин; БМП-1К – 1 машина; БМП – 1КШ – 1 машина; БРМ – 1К – 1 машина; БТР – 60ПБ – 1 машина; 120 мм міномети 2С12 – 6 мінометів (їздять на ГАЗ-66); ПЗРК – 9 комплексів; АГС-17 – 6 гранатометів; ПЗМ-2 – 1 машина; БРЕМ, 15 вантажних автомобілів, 19 спец. автомобілів

Т-64БМ «Булат» Броня комбінована, багатошарова, динамічний захист «Ніж». Головне озброєння 125 мм КБА-3 (36 снарядів і ПТРК). Керовані ракети «Комб...
Слайд № 4

Т-64БМ «Булат» Броня комбінована, багатошарова, динамічний захист «Ніж». Головне озброєння 125 мм КБА-3 (36 снарядів і ПТРК). Керовані ракети «Комбат» Другорядне озброєння 7,62 мм КТ-7,62, 12,7 мм КТ-12,7, керовані ракети «Комбат». Максимальна дальність стрільби 10000 м. Двигун 5ТДФМ 850 к.с., 6-ТД-1 1000 к.с. Операційна дальність 385 км. Швидкість 60 км/год. Бойова маса 45 т; Танк долає убрід водні перешкоди завглибшки 1,8 м без підготовки і 5 м — з попередньою підготовкою, ширина подоланого рову — 2,85 м, вертикальна стінка — 0,8 м

БМП - 1 Вага 13 т. Довжина 6735 мм; Ширина 2940 мм; Головне озброєння 73 мм 2А28 «Грім», бойовий комплект 40 пострілів (16 кумулятивних, 24 осколко...
Слайд № 5

БМП - 1 Вага 13 т. Довжина 6735 мм; Ширина 2940 мм; Головне озброєння 73 мм 2А28 «Грім», бойовий комплект 40 пострілів (16 кумулятивних, 24 осколкових). Спарений з гарматою 7,62 мм кулемет ККТ (боєкомплект 2000 набоїв. ПУ ПТРК «Крихітка» – 4 постріли Товщина корпусу від 5 до 19 мм; Лоб башти має товщину 23 мм

Мінометний комплекс 2С12 «Сани» Калібр міномета – 120 мм. Маса міномета 2Б11 – 210 кг. Максимальна початкова швидкість міни: 325 м/с. Прицільна шви...
Слайд № 6

Мінометний комплекс 2С12 «Сани» Калібр міномета – 120 мм. Маса міномета 2Б11 – 210 кг. Максимальна початкова швидкість міни: 325 м/с. Прицільна швидкострільність: 10 постр./хв. Максимальна дальність 7100 м. Мінімальна дальність 480 м. Час переводу з похідного положення в бойове: не більше 3 хв. Боєкомплект: 56 мін

Станковий автоматичний гранатомет АГС-17 «Полум’я» Калібр – 30 мм. Боєкомплект – 87 пострілів. Вага спорядженого на станку – 45,5 кг. Споряджений м...
Слайд № 7

Станковий автоматичний гранатомет АГС-17 «Полум’я» Калібр – 30 мм. Боєкомплект – 87 пострілів. Вага спорядженого на станку – 45,5 кг. Споряджений магазин на 29 пострілів – 14,5 кг. Початкова швидкість гранати – 185 м/с. Вага пострілу – 0,36 кг. Режим вогню: безперервний/поодинокий. Радіус розльоту осколків – 7 м. Темп стрільби 50-100-400 постр./хв. Прицільна дальність – 1700 м.

Переносний зенітно-ракетний комплекс Стріла-3 9К34 Повна бойова мас 16 кг. Довжина 1,47 м. Максимальна дальність 4100м. Швидкість 410 м/с. Максимал...
Слайд № 8

Переносний зенітно-ракетний комплекс Стріла-3 9К34 Повна бойова мас 16 кг. Довжина 1,47 м. Максимальна дальність 4100м. Швидкість 410 м/с. Максимальна швидкість цілі (назустріч/наздогін) 310/260 м/с Висота дії 0,05 – 2,3 км.

БРМ-1К Бойова розвідувальна машина БРМ-1к була розроблена на основі БМП-1 у КБ Челябінського тракторного заводу на початку 1970-х років. Призначала...
Слайд № 9

БРМ-1К Бойова розвідувальна машина БРМ-1к була розроблена на основі БМП-1 у КБ Челябінського тракторного заводу на початку 1970-х років. Призначалася для ведення інструментальної розвідки в інтересах сухопутних військ і створювалася як заміна у розвідувальних підрозділах легкого плаваючого танка ПТ-76. БМП-1 була обрана як базова не випадково, оскільки вона була здатна долати вплав водні перешкоди, і крім того, за рахунок уніфікації вузлів і деталей полегшувався процес прийняття машини на озброєння, знижувалася її вартість. Загальне компонування машини повторює собою БМП-1: МТО в передній частині зварного бронекорпуса, а бойове — у середині і кормі. Велика двомісна башта кругового обертання зміщена ближче до кормової частини машини. Так само до зовнішніх відмінностей від БМП-1 можна віднести розташування колоди «саморятувальника» по правому борту, наявність штанги антени на задньому борту, інше (3 в ряд з двох сторін башти) розташування апаратури задимлення.

ПЗМ-2 Призначена для відривання котлованів і траншей. Застосовується для підготовки інженерного обладнання пунктів управління, вузлів зв'язку, спос...
Слайд № 10

ПЗМ-2 Призначена для відривання котлованів і траншей. Застосовується для підготовки інженерного обладнання пунктів управління, вузлів зв'язку, спостережних постів; риття траншей для шанців підрозділів, елементи яких послідовно дообладнувалися силами самих підрозділів вручну, із застосуванням ручного шанцевого інструменту. Бульдозерне обладнання може використовуватися для засипання траншей, канав, ям, а також для очищення доріг в зимовий час. Лебідка машини використовується при самовитягуванні та для забезпечення необхідного тягового зусилля при відриванні котлованів і траншей у мерзлих ґрунтах з перезволоженою поверхнею.

Броньована ремонтно-евакуаційна машина БРЕМ-1 Загальна вага — 41,0 т Екіпаж — 3 чол. Швидкість руху: — максимальна по шосе, — 60,0 км / год. Запас ...
Слайд № 11

Броньована ремонтно-евакуаційна машина БРЕМ-1 Загальна вага — 41,0 т Екіпаж — 3 чол. Швидкість руху: — максимальна по шосе, — 60,0 км / год. Запас ходу — 500 км; Озброєння: — 12,7-мм кулемет НСВТ; Боєкомплект: — до НСВТ — 720 шт. Лебідка — механічна з тяговими барабанами Тягове зусилля на тросу — 25,0 т. Робоча довжина трасу — 200 м. Кран — 10 т.

БТР-4 «Буцефал» БТР-4 «Буцефал» ( BTR-4 «Bucephalus») — повнопривідний восьмиколісний бронетранспортер (БТР) з колісною формулою 8Х8, розроблений в...
Слайд № 12

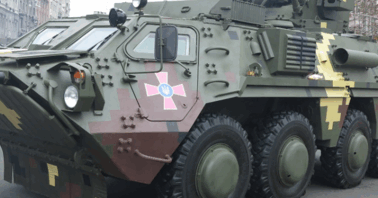

БТР-4 «Буцефал» БТР-4 «Буцефал» ( BTR-4 «Bucephalus») — повнопривідний восьмиколісний бронетранспортер (БТР) з колісною формулою 8Х8, розроблений в Україні Харківським конструкторським бюро з машинобудування (ДП ХКБМ), виготовляється на заводі імені Малишева. БТР-4 «Буцефал» призначений для транспортування бійців механізованих підрозділів та вогневої підтримки в бою. БТР використовують для оснащення підрозділів, здатних вести бойові дії в різних умовах, зокрема в умовах застосування противником зброї масового ураження. БТР може бути базовою машиною для оснащення спеціальних підрозділів швидкого реагування і морської піхоти. БТР-4 може виконувати поставлені завдання цілодобово, в різних кліматичних умовах, на дорогах з різним покриттям і в умовах повного бездоріжжя. Діапазон робочих температур повітря від −40 до +55 °C. На відміну від радянського сімейства бронетранспортерів (БТР-60/70/80) та їхніх модифікацій, БТР-4 є абсолютно новою суто українською розробкою. Компонування машини аналогічне західним проектам, на зразок німецького бронетранспортера «Фукс», з відсіком механіка-водія і командира в передній частині корпусу, моторно-трансмісійним відсіком в центрі і десантним відсіком у кормовій частині. Доступ до десантного відсіку здійснюється через задні двері та люки в даху, відсік управління машини оснащений дверима з боків корпусу.

Автомобільна техніка батальйону КРАЗ-250, 257, 260 Вантажопідйомність — 9 т Максимальна швидкість — 80 км/год Потужність двигуна — 300 к.с. Запас х...
Слайд № 13

Автомобільна техніка батальйону КРАЗ-250, 257, 260 Вантажопідйомність — 9 т Максимальна швидкість — 80 км/год Потужність двигуна — 300 к.с. Запас ходу — 600 км.

Дякуємо за увагу!
Слайд № 14

Дякуємо за увагу!
