Методична розробка для радіоконструкторів - Малювання друкованих плат із використанням програми sPlan 7.0
Програма sPlan 7.0 частіше використовується для креслення радіотехнічних схем, проте її можливо використати і для розробки друкованих плат. В принципі, використовуючи цю ж програму радіоаматори-початківці можуть розробляти друковані плати. Це досить просто. Для розробки друкованих плат є й спеціальні програми, але вони значно складніші, ніж sPlan 7.0.

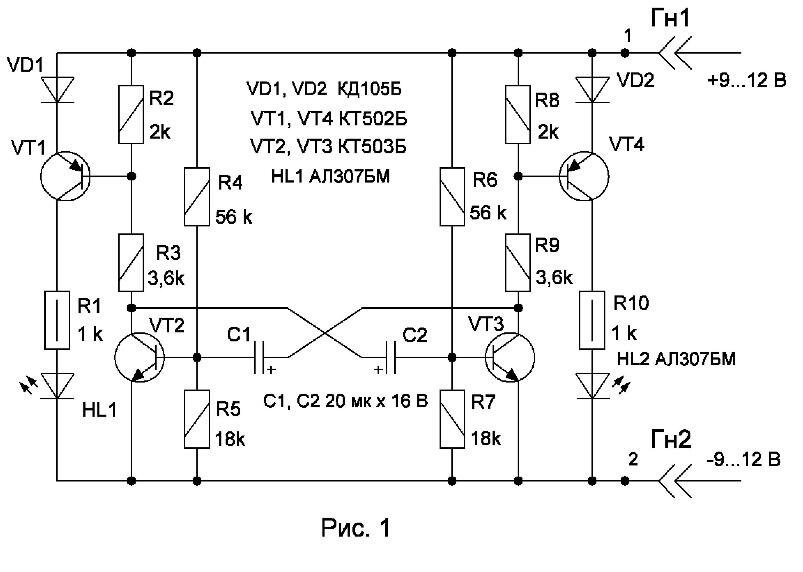

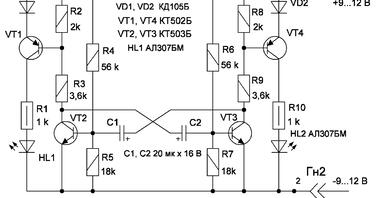

Для приклада, візьмемо схему мультивібратора приведену на рис. 1.
Перед тим як розпочати розробку друкованої плати радіоаматору необхідно підібрати всі радіокомпоненти, щоб визначити їх розміри та з'ясувати за довідником цоколівку транзисторів. Слід пам'ятати, що друковані провідники («доріжки») можуть проходити під радіодеталями. Зрозуміло, що лінії доріжок не повинні перетинатися. У процесі розробки друкованих плат доводиться зміщувати радіокомпоненти, але це в програмі sPlan 7.0 робиться досить просто.
Для першого разу не варто робити більшу щільність монтажу – це спростить розведення «доріжок». Схема не містить мікросхем, у програмі sPlan 7.0 виберемо маркер 10,0 мм.
Радіокомпоненти слід розташовувати вертикально або горизонтально; з нахилом також припустимо, але небажано. Якщо немає можливості зробити якісь з'єднання доріжками, то встановлюються потрібні перемички.
Біля радіокомпонентів виставляємо лише R, C, VD, VT тощо з потрібним номером. Спочатку розташуємо радіокомпоненти, враховуючи реальні розміри; як це показано на рис. 2. Спочатку на рис. 2 малюємо доріжки, щоб з'єднати радіокомпоненти; згідно з принциповою схемою, наведеною на рис. 1. При необхідності встановлюємо перемички в потрібних місцях і таким чином плата матиме вигляд, як це показано на рис. 3; із певною сіткою розмірів.
