Методична розробка для профтехучилищ з електротехнічним профілем – запуск пошкодженої кутошліфувальної машини «Кooper»
Кутошліфувальна машина (болгарка) «Коoper» {00019 – Tivoli (RM). ITALY} окрім колекторного електродвигуна має електронну пускову схему з мікросхемою і потужним управляючим транзистором – ймовірно що це схема повільного збільшення напруги на електродвигуні.
При виході з ладу пускової схеми більшість майстерень по ремонту кутошліфувальних машин не беруться їх ремонтувати – пов’язано це з складністю отримання плати пускової схеми з заводу Італії. При наявності плати пускової схеми – заміна її проводиться протягом 10-15 хвилин. Якщо немає такої плати, то можливо, як тимчасовий варіант, перевести болгарку на понижену потужність – 250 Вт (паспортна потужність 500 Вт), для цього необхідно подати живлення на електродвигун через напівпровідниковий діод типу Д246, Д247. Напівпровідниковий діод встановлюється на радіаторі з площею 100 см2. Автору було зручніше використати готовий пристрій з напівпровідниковим діодом, описаним в (1), який використовувався для зменшення потужності нагрівальних приладів: електрокамінів, електроплиток, тенів, колекторних електродвигунів.
Суть схеми зменшення потужності на 50% в тому, що на споживач поступає тільки напівперіод синусоїдального сигналу від напруги електромережі – не має значення який напівперіод – позитивний, чи негативний.
Вмикати кутошлівувальну машину напряму – без пускової схеми не варто; це може привести до виходу з ладу електродвигуна. Автор більше року користується болгаркою на пониженій потужності для різання металу і дерева.
При постійній роботі протягом 30 хвилин нагрів болгарки незначний.
Перевести болгарку «Kooper» в режим «напряму» дуже просто: знімається іскроподавляючий конденсатор (на 0,33 мкФ) з контактів 2 і 3, знімається провід з 4 - го контакту (вихід схеми пуску) і переставляємо його на 3-й контакт. Якщо вдається придбати плату схеми пуску, то відновити заводську схему дуже просто.

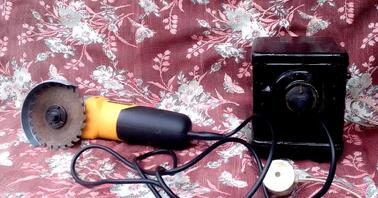

Болгарка «Kooper» разом з пристроєм зниження потужності показано на
фото 1.
