Методична розробка для профтехучилищ з електротехнічним профілем – Підбір силового уніфікованого трансформатора типу ТН
Трансформатор типу ТН - уніфіковані трансформатори живлення типу ТН (трансформатори накальні) широко використовуються в радіоелектронній апаратурі, вони як і трансформатори ТА і ТАН, включаються в мережу змінного струму частотою 50Гц і напругою 127В або 220В (інколи є відводи тільки на 220 В). Трансформатори ТН забезпечують напруги лише 6,3/5В. Однак наявність кількох вторинних обмоток розширює можливості їх використання.
Серед трансформаторів типу ТН є великий вибір, проте найбільший інтерес мають трансформатори в яких всі обмотки намотані проводом однакового діаметру і забезпечують однакові струми, або хоча б три (дві) обмотки забезпечують однаковий струм.
Представляють особливий інтерес такі трансформатори:
Трансформатор типу ТН13– має дві обмотки по 6,3 В з струмом 0,71 А, потужність – 13,3 Вт.
Трансформатор типу ТН4– має дві обмотки по 6,3 В з струмом 1,65 А, потужність – 20 Вт.
Трансформатор типу ТН13– має дві обмотки по 6,3 В з струмом 3,3 А, потужність – 41 Вт.
Трансформатор типу ТН8– має дві обмотки по 6,3 В з струмом 4,6 А, потужність – 58 Вт.
Трансформатор типу ТН10– має дві обмотки по 6,3 В з струмом 6,0 А, потужність – 77 Вт.
Трансформатор типу ТН11– має дві обмотки по 6,3 В з струмом 4,6 А, потужність – 98 Вт.
Трансформатор типу ТН36– має чотири обмотки по 6,3 В (дві обмотки мають відвід від 5 В) з струмом 1,2 А, потужність – 30 Вт.
Трансформатор типу ТН46– має чотири обмотки по 6,3 В (дві обмотки мають відвід від 5 В) з струмом 2,3 А, потужність – 58 Вт.
Трансформатор типу ТН56– має чотири обмотки по 6,3 В (дві обмотки мають відвід від 5 В) одна обмотка з струмом 3,4 А, три обмотки з струмом 5,4 А, потужність – 98 Вт.
Трансформатор типу ТН58– має чотири обмотки по 6,3 В (дві обмотки мають відвід від 5 В) одна обмотка з струмом 2,7 А, три обмотки по 5,5 А, потужність – 122 Вт.
Трансформатор типу ТН60– має чотири обмотки по 6,3 В (дві обмотки мають відвід від 5 В) дві обмотки з струмом 5,9 А, дві обмотки по 6,1 А, потужність – 152 Вт.
Трансформатор типу ТН61– має чотири обмотки по 6,3 В (дві обмотки мають відвід від 5 В) одна обмотка з струмом 6,1 А, три обмотки по 8,0 А, потужність – 190 Вт.

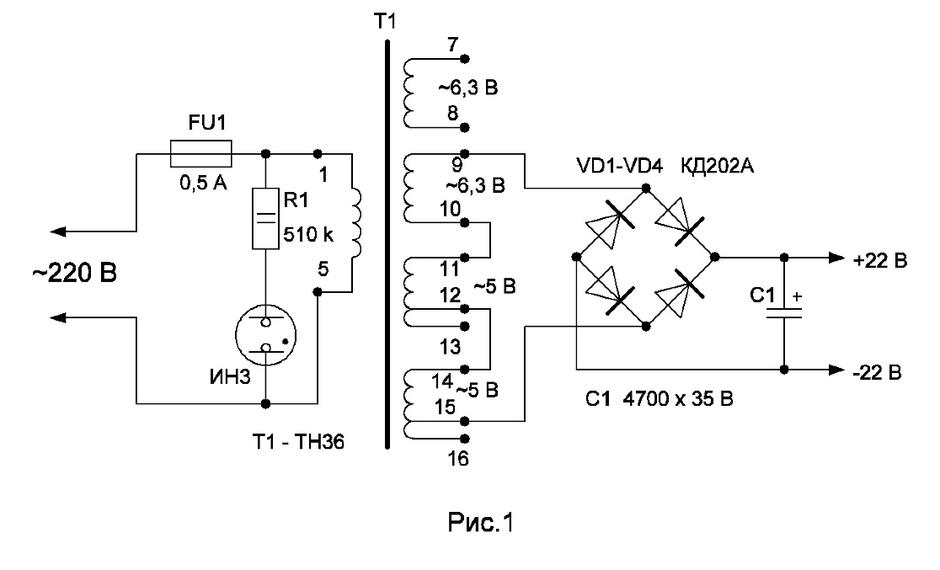

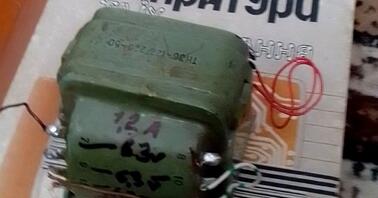

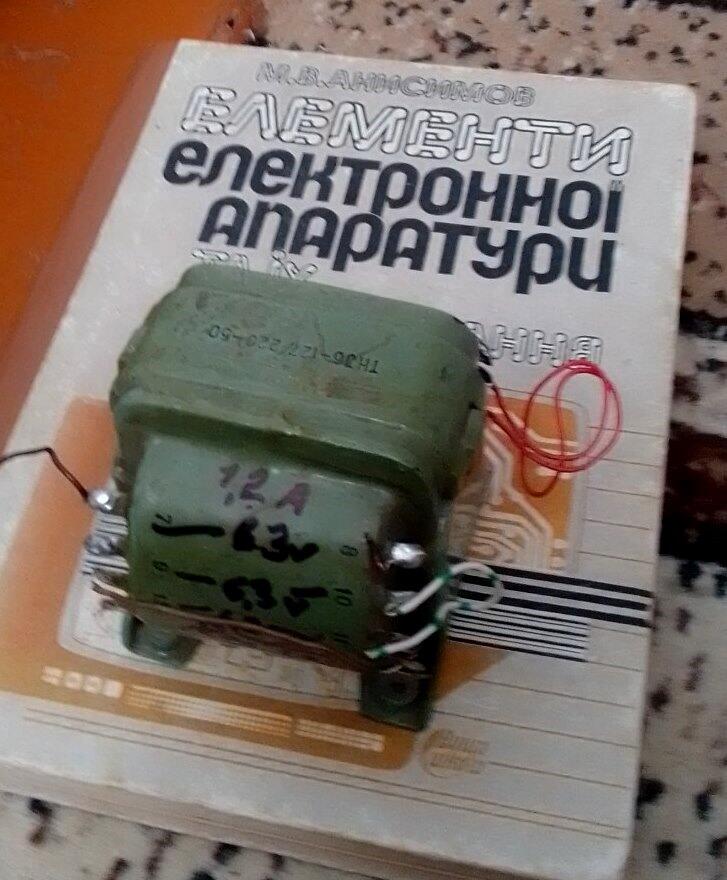

Приведемо приклад принципової електричної схеми випрямляча з використанням трансформатора ТН36 (див. рис. 1) для стереофонічного підсилювача 2×10 Вт. Зовнішній вигляд трансформатора ТН36 показано на фото 1.
