Методична розробка для гуртка радіоконструкторів - Пристрій для випробовування трансформаторів і виявлення первинної обмотки у силових трансформаторів

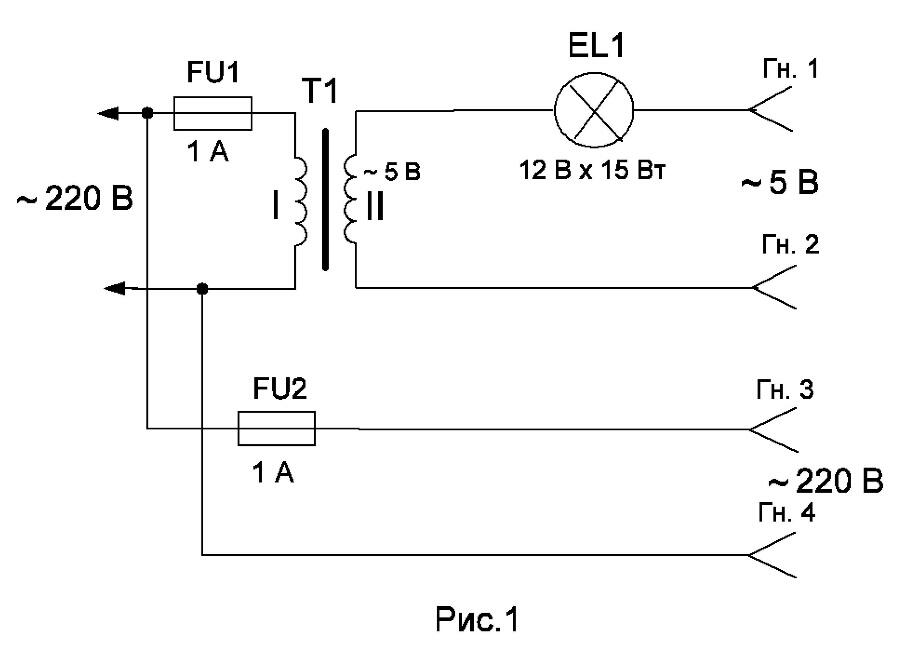

Для проведення експериментів з невідомим трансформатором необхідно зробити пристрій з якого можливо подати на трансформатор невелику напругу змінного струму з обмеженням струму. Це забезпечує схема, приведена на рис. 1. Понижувальний трансформатор видає 5 В – можливо також взяти іншу напругу порядку 5-12 В. В ланцюг виходу послідовно ввімкнена електролампа розжарення на 12 В, потужністю 15 Вт. Електролампа розжарення забезпечить обмеження струму в обмотці випробуваного трансформатора. Електролампу розжарення можливо взяти і більшої потужності – на
20 - 30 Вт. Зрозуміло, що обмежений струм і низка напруга не пошкодять випробовуваний трансформатор навіть тоді, коли обмотка трансформатора матиме 1 виток. Якщо вихідні клеми пристрою закоротити, то електролампа буде світити.
Важливо, що схема не «боїться» короткого замикання на виході. Трансформатор первинною обмоткою (після визначення первинної) підключається на гнізда Гн. 3 - Гн. 4, тобто через плавкий запобіжник FU2. Як силовий трансформатор для пристрою можливо використати трансформатор від фільмоскопа, або інший, що забезпечує струм 1-2 А. Струм при короткому замиканні становить 0,58 А (струм через розжарену електролампу). З використанням більш потужних електроламп і більшої напруги – струм при короткому замиканні буде більшим.
