Лекція: Материнська плата. Оперативна пам’ять
1. Материнська плата
Призначення: Материнська плата — основа ПК, що забезпечує взаємодію всіх компонентів.
Основні компоненти:
• Сокет процесора
• Чипсет
• Слоти ОЗП
• Слоти PCIe
• Роз’єми живлення
• Порти введення/виведення
Форм-фактори:
• ATX
• MicroATX
• Mini-ITX
Зв’язок компонентів: CPU ↔ RAM ↔ периферія.
З чого складається материнська плата

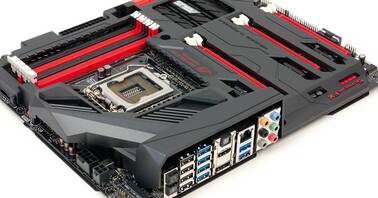

Системна плата є в кожному комп'ютері і є однією з його головних складових. До неї підключаються інші внутрішні та зовнішні компоненти, утворюючи одну цілу систему. Згадане вище комплектувальне являє собою набір мікросхем і різних роз'ємів, розташованих на одній палітрі і пов'язаних між собою. Сьогодні ми поговоримо про основні деталях материнської плати.
зміст
Компоненти комп'ютерної материнської плати
Практично кожному користувачеві зрозуміла роль системної плати в ПК, проте існують факти, про які знають не всі. Пропонуємо Вам ознайомитися з іншою нашою статтею по посиланню нижче, щоб докладно вивчити цю тему, а ми ж переходимо до розбору складових.
чіпсет
Почати варто з сполучного елемента - чіпсета. Його структура буває двох видів, які розрізняються взаємозв'язком мостів. Північний і південний міст можуть йти окремо або бути об'єднаними в одну систему. Кожен з них має на борту різноманітні контролери, наприклад, південний міст забезпечує взаємозв'язок периферійного обладнання, містить контролери жорстких дисків. Північний міст виступає в ролі об'єднуючого елементу процесора, графічної карти, оперативної пам'яті і об'єктів під управлінням південного моста.
Вище ми дали посилання на статтю «Як вибрати материнську плату». У ній ви можете детально ознайомитися з модифікаціями і відмінностями чіпсетів від популярних виробників комплектуючих.
сокет процесора
Сокетом процесора називається роз'єм, куди власне і встановлюється це комплектує. Зараз головними виробниками ЦП є AMD і Intel, кожна з яких розробила унікальні сокети, тому модель материнської плати і підбирається виходячи з обраного CPU. Що стосується самого роз'єму, він являє собою невеликий квадрат з безліччю контактів. Зверху гніздо накривається металевою пластиною з власником - це допомагає процесору триматися в гнізді.
Зазвичай поруч розташоване гніздо CPU_FAN для підключення харчування кулера, а на самій платі присутній чотири отвори під його установку.
Сокетів існує безліч видів, багато з них несумісні між собою, оскільки мають різні контакти і форм-фактор. Про те, як дізнатися цю характеристику, читайте в інших наших матеріалах по посиланнях нижче.
PCI і PCI-Express
Абревіатура PCI дослівно розшифровується і перекладається як взаємозв'язок периферійних компонентів. Таку назву отримала відповідна шина на комп'ютерної системної платі. Її основне призначення - введення і виведення інформації. Модифікацій PCI є кілька, кожна з них різниться пікової пропускною спроможністю, напругою і форм-фактором. Підключаються до такого роз'єму ТВ-тюнери, звукові карти, адаптери SATA, модеми та старі відеокарти. PCI-Express тільки використовує програмну модель PCI, але є більш новою розробкою, призначеної для підключення безлічі більш складних пристроїв. Залежно від форм-фактора гнізда до нього приєднуються відеокарти, накопичувачі SSD, бездротові мережеві адаптери, професійні звукові карти і багато іншого.
Кількість роз'ємів PCI і PCI-E на материнських платах варіюється. При її виборі потрібно звертати увагу на опис, щоб переконатися в наявності необхідних слотів.
Роз'єми під ОЗУ
Слоти для установки оперативної пам'яті називаються DIMM. У всіх сучасних системних платах використовується саме цей форм-фактор. Існує кілька його різновидів, розрізняються вони за кількістю контактів і несумісні один з одним. Чим більше контактів, тим новіше плашка ОЗУ встановлюється в такий роз'єм. На даний момент актуальною є модифікація DDR4. Як і у випадку з PCI, кількість слотів DIMM на моделях материнок різний. Найчастіше зустрічаються варіанти з двома або чотирма роз'ємами, що дозволяє працювати в двох-або чотирьохканальна режимі.
мікросхема BIOS
Більшість користувачів знайомі з BIOS. Однак якщо ви вперше чуєте про таке поняття, рекомендуємо ознайомитися з іншим нашим матеріалом на цю тему, який ви знайдете за наступним посиланням.
Код БІОС розташовується на окремій мікросхемі, що кріпиться на материнську плату. Вона носить назву EEPROM. Пам'ять такого типу підтримує багаторазове стирання і запис даних, проте має досить маленьку ємність. На скріншоті нижче ви бачите, як виглядає мікросхема BIOS на материнке.
Крім цього значення параметрів BIOS зберігаються в мікросхемі динамічної пам'яті, яка називається CMOS. У неї також записуються певні конфігурації комп'ютера. Харчується цей елемент через окрему батарейку, заміна якої призводить до скидання налаштувань БІОС до заводських.
Роз'єми SATA і IDE
Раніше жорсткі диски і оптичні дисководи підключалися до комп'ютера за допомогою інтерфейсу IDE (ATA), що знаходиться на материнській платі.
Зараз найбільш поширеними є роз'єми SATA різних ревізій, які розрізняються між собою переважно швидкістю передачі даних. Розглянуті інтерфейси служать для підключення накопичувачів інформації (HDD або SSD). При підборі комплектуючих важливо врахувати кількість таких портів на материнке, оскільки їх може бути від двох штук і вище.
роз'єми живлення
Крім різноманітних слотів на розглянутому комплектуючому є різні роз'єми для підключення живлення. Наймасивніший з усіх - порт самої материнської плати. Туди встромляється кабель від блоку живлення, забезпечуючи коректне надходження електроенергії для всіх інших складових.
Всі комп'ютери знаходяться в корпусі, на якому також присутні різні кнопки, індикатори та роз'єми. Їх харчування підключається через окремі контакти для Front Panel.
Окремо виведені гнізда USB-інтерфейсів. Зазвичай вони мають дев'ять або десять контактів. Підключення їх може різнитися, тому уважно вивчайте інструкцію перед початком збирання.
зовнішні інтерфейси
Всі периферійні комп'ютерні обладнання приєднується до системної плати за допомогою спеціально відведених роз'ємів. На бічній панелі материнки ви можете спостерігати інтерфейси USB, послідовний порт, VGA, мережний порт Ethernet, акустичний вихід і вхід, куди вставляється кабель від мікрофона, навушників і колонок. На кожній моделі комплектуючого набір роз'ємів відрізняється.
Ми детально розглянули основні складові материнської плати. Як бачите, на панелі знаходиться безліч слотів, мікросхем і роз'ємів для підключення живлення, внутрішніх комплектуючих і периферійного обладнання. Сподіваємося, надана вище інформація допомогла вам розібратися з будовою цього компонента ПК.
2. Оперативна пам’ять (ОЗП)
Призначення: тимчасове сховище даних для роботи процесора.
Види:
• DRAM
• SDRAM
• DDR, DDR2, DDR3, DDR4, DDR5
Параметри пам’яті:
• Обсяг
• Частота
• Таймінги
• Напруга
Сумісність з материнською платою:
• Тип DDR
• Максимальна частота
• Канальність
• Максимальна місткість
3. Практична частина
1. Визначення типу ОЗП за маркуванням.
2. Аналіз сумісності з материнською платою.
3. Перегляд навчального відео:
• https://example.com/ramvideo
Підсумки
Контрольні запитання:
1. Яке призначення материнської плати?
2. Які основні складові входять до її складу?
3. Які бувають типи оперативної пам’яті?
4. Як визначити сумісність материнської плати та ОЗП?
Домашнє завдання
1. Опрацювати підручник: Кравченко Ю. В., Левченко О. О., с. 85–98.
2. Переглянути відео:
https://youtu.be/ydb6smjvdDQ?si=iBl59_Fx7v3tjZP0 • https://example.com/ddr-video
3. Підготувати повідомлення:
• Чипсет і його роль
• Відмінності DDR4 і DDR5
• Як вибрати ОЗП
