Електротехніка – 11 клас
Підказка по розв’язуванні задачі підвищеної складності – «Задача 16»
Задача 16

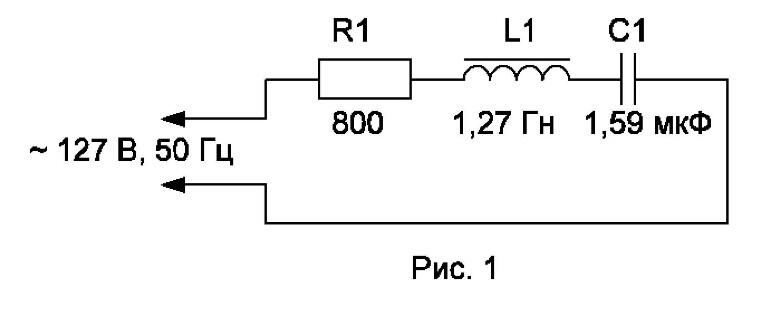

На схему, приведену на рис. 1 подається змінна напруга з Uеф = 127 В, частотою f = 50 Гц.
Коло змінного струму складене послідовним з’єднанням опору
R1 = 800 Ом, індуктивності L1 = 1,27 Гн та ємності С1 = 1,59 мкФ.
Знайти:
1) значення Іеф сили струму у колі;
2) зсув фаз φ між струмом та напругою;
3) ефективні значення напруги на елементах кола;
4) потужність P, що виділяється на R1,L1,C1- ділянці.
