Змінення форми тривимірних об’єктів. Вершини, ребра, грані

Опрацюйте теоретичний матеріал:

Вершини, ребра і грані

Примітиви, які ми можемо додавати на сцену, є мешами (Mesh).

У тривимірній графіці меш (Mesh) — це структура, яка складається з вершин, ребер та граней і використовується для опису форми 3D-об'єкта. Меш представляє поверхню моделі у вигляді полігональної сітки, зазвичай зі складеними трикутниками або чотирикутниками. Вершини — це точки, де зустрічаються ребра, ребра — це лінії, що з'єднують вершини, а грані — це плоскі поверхні, утворені ребрами.

Меш — це скелет тривимірного об'єкта, який формується з полігонів, що дозволяють передати його форму і деталі.

Вершина (Vertex) — це точка в просторі.

Ребро (Edge) — це з'єднання між двома вершинами.

Грань (Face) — це замкнута множина ребер, в якій кожне ребро суміжно з іншим. Грань утворюють три й більше вершин.

В об'єктному режимі (Object Mode) можна виділяти і трансформувати об'єкти, працюючи з об'єктом як з єдиним цілим. Переглядати і правити структуру об'єкта, працювати окремо з кожним елементом об'єкта можна в режимі редагування (Edit Mode). Для перемикання в режим редагування слід виділити об'єкт і натиснути клавішy Tab.

Робота в режимі редагування

У режимі редагування можна виділяти вершини, ребра або грані лівою кнопкою миші. Перемикатися між режимами виділення вершин, ребер і граней можна за допомогою трьох кнопок з відповідними піктограмами.

У виділеного елемента буде відображатися такий самий маніпулятор з трьома осями, як і в об'єктному режимі — елементи так само можна переміщати, повертати і масштабувати. Крім того, можна видаляти елементи і створювати нові, а також здійснювати інші операції над полігональної сіткою. Весь цей процес зазвичай називають моделюванням полігональної сітки.

При роботі з вершинами, ребрами та гранями об'єкта зручно показувати об'єкт як каркас із дротяних ребер. Для цього слід натиснути кнопку Каркас в групі Відтінювання вікна огляду.

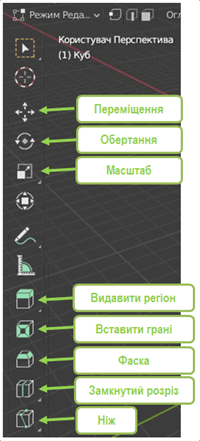

Перейди в режим редагування і проаналізуй призначення кнопок на панелі трансформації. При наведенні вказівника миші на кнопку спливає підказка з назвою команди, описом її призначення та гарячою клавішею, яка викликає цю команду:

Приклад:

На наступному малюнку ребро, що виділене червоним кольором, переміщене по осі Z:

На наступному малюнку грань, що виділена червоним кольором, пропорційно збільшена і переміщена по осі Y:

Виконайте інтерактивну вправу.

Скрін прикріпіть до цього завдання.

За відео-уроком виконайте практичне завдання "Стіл" .

Фото\скрін прикріпіть до цього завдання (2 фото\скріни - збоку і знизу).

Працюємо на сервісі: https://www.tinkercad.com
