Висловлювання. Істинні та хибні висловлювання.

Тема уроку

Висловлювання. Істинні та хибні висловлювання

Команди розгалуження в Scratch

Розгалуження — це така форма організації дій в алгоритмі, за якою залежно від виконання або невиконання певної умови виконується одна з двох послідовностей  команд.

Розрізняють дві форми структури розгалуження: неповне та повне розгалуження.
Структура неповного розга­луження схожа на висловлю­вання з логічним слідуванням «Якщо — то», у якому після «то» записують послідовність команд, які необхідно виконати, коли записане в умові висловлювання є істинним.

Неповне розгалуження ви­користовують тоді, коли деяку послідовність команд слід ви­конати лише за умови істиннос­ті висловлювання. Якщо ж записане в умові висловлювання хибне, то жодна з команд не виконуватиметься.

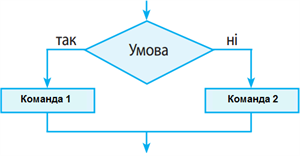

Структура повного розгалу­ження схожа на висловлюван­ня «Якщо — то — інакше», у якому після «то» та «інакше» записують команди, які необхідно виконати залежно від іс­тинності висловлювання, записаного в умові.

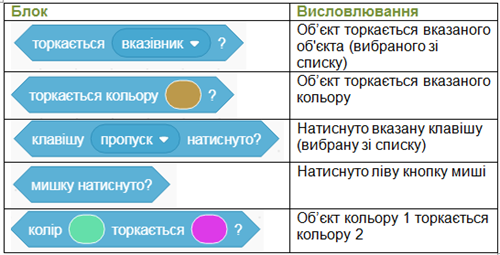

Для опису умов можна використовувати блоки з групи Датчики. Ці блоки можуть бути складовими відповідних команд, що передбачають виконання певних дій після перевірки висловлювання на істинність чи хибність.

Складена умова – це кілька простих умов, з'єднаних логічними операціями  І (інакше – логічний добуток), АБО  (інакше – логічна сума), НЕ (логічне заперечення).

Складені умови  описуються у випадках, коли потрібно перевирити виконання кількох умов одночасно.  Складені умови, які використовують сполучники І, АБО, НЕ можна описати за допомогою блоків групи Оператори:

Приклад:

Нехай у проєкті є виконавці Рудий кіт і Курча. Тоді умову «якщо Рудий кіт доторкається до Курчати або доторкається межі вікна» можна подати в такому вигляді:

Перевірити значення числової нерівності можна за допомогою блоків групи Оператори:

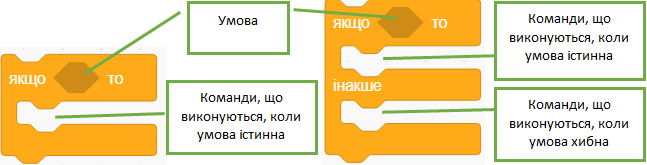

У середовищі Scrаtch для створення алгоритмів із неповним розгалуженням існує команда якщо — то, а для створення алгоритмів із повним розгалуженням існує команда якщо — то — інакше. Ці команди містяться в групі Керування.

Для складання умови використовують «цеглинки» шестикутної форми, що містяться в групах Датчики та Оператори.

Приклад:

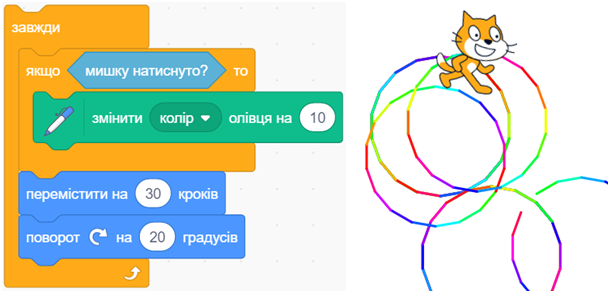

У нескінченному циклі для малювання кола можна змінювати колір ліній після кожного відрізка ламаної, якщо утримувати натиснутою кнопку миші:

Приклад:

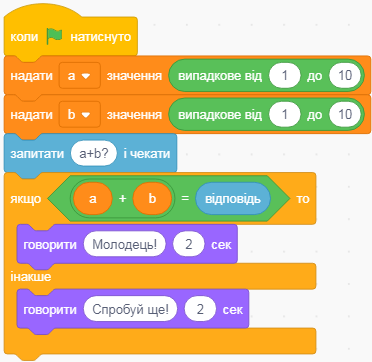

Створи програму для перевірки уміння знаходити суму чисел. Для цього слід на вкладці Змінні створити змінні a і b. Для генерування умови слід скористатися блоками з груп Оператори, Датчики та Змінні.

Виконай програму. Переконайся, що програма працює правильно.

Д/З (Повторення) Запишіть в зошит:

Технологія — відомості про послідовність окремих дій під час виготовлення деякого об'єкта, про потрібні для виготовлення матеріали, інструменти та обладнання.

Важливе місце посідають інформаційні технології (ІТ).

Інформаційні технології описують особливості здійснення інформаційних процесів з використанням комп'ютерної техніки.

Існують такі види ІТ:

• інформаційні технології опрацювання текстів;

• інформаційні технології опрацювання зображень (малюнків і фотографій);

• інформаційні технології опрацювання числових повідомлень;

• інформаційні технології опрацювання звуку;

• інформаційні технології опрацювання відео;

• інформаційні технології передавання даних комп'ютерними мережами.

Зверни увагу!

ІТ застосовують для:

• виконання обчислень, що потребують значних затрат часу;

• створення комп'ютерних моделей об'єктів і проведення комп'ютерних дослідів;

• забезпечення роботи різноманітних автоматів і роботів;

• забезпечення зберігання та опрацювання великих обсягів даних;

• забезпечення швидкого обміну даними;

• керування промисловою та побутовою технікою з використанням убудованих комп'ютерів;

• підтримки вивчення навчальних предметів і дисциплін;

• організації дистанційного навчання.
