Тема 1.2. Етапи та стадії виробничого й навчального проектування

Виконати конспект лекцій за поданою темою

Тема 1.2. Етапи та стадії виробничого й навчального проектування

1. Завдання проектно-конструкторської підготовки виробництва. Поняття про етапи виробничого проектування

Нині методика створення й відповідні етапи проектування в умовах серійного виробництва зазнають значного впливу з боку зарубіжного досвіду дизайнерських розробок. Наприклад, у всьому світі дизайнери дедалі більше використовують інформаційні технології на стадії формотворення виробу, яке зазвичай було обмежене лише традиційним креслярським способом. Так, ще зовсім недавно можливість перенесення креслення з паперу на екран комп’ютера порівнювалась із новим відкриттям у проектуванні. Наступним кроком стала поява технології 3D, або проектування об’єкта у тривимірному просторі.

Вже сьогодні світові технології виробничого проектування вступають у нову фазу — так зване цифрове моделювання, коли об’єкт на екрані комп’ютера не лише зображується, а й віртуально функціонує, як це має відбуватись у реальному житті. Тому якщо наразі описати найсучасніший спосіб проектування, завтра він може опинитись уже в архівах майбутнього виробництва.

Процес проектування виробів в умовах виробництва складається з таких основних етапів:

• дослідження та складання завдань проекту;

• художньо-конструкторський пошук;

• ескізний проект;

• складання конструкторської документації.

Дослідження та складання завдань проекту. На цьому етапі досліджується проблема (товару чи послуги), над якою працюватиме творчий колектив. Нині фірми використовують найпоширенішу форму здійснення проектних робіт — так звані цільові програми, які передбачають створення творчих дизайнерських команд. Вони мають визнаного лідера та обов’язково включають кількох спеціалістів, здатних генерувати ідеї з найважливіших сфер інноваційної діяльності (ринок, техніка, менеджмент). Організаційна структура, склад фахівців і вимоги до керівника проекту визначаються рівнем інноваційного рішення у створюваному продукті чи процесі, а також певним терміном завершення роботи.

Вивчаючи інформацію стосовно проекту, з’ясовують або визначають самостійно всі вимоги до об’єкта проектування. Вся зібрана інформація про майбутній об’єкт виробу аналізується з позицій зручності, технологічності, економічності та естетичності. Етап завершується складанням науково обґрунтованих вимог до виробу, відповідних проектних характеристик. На основі виконаної роботи складають технічне завдання.

Конструкторський пошук. На цьому етапі створюються початкові творчі ідеї у вигляді ескізних і графічних форм або в об’ємному вигляді — макетів. Графічна частина розробляється на основі технічного завдання й відповідних нормативних документів (ДЕСТів, нормалей). Ескізи промислових виробів створюють, починаючи з принципової схеми і завершуючи графічною розробкою окремих деталей, а потім — виробу в цілому. На цьому етапі ескізи (певної кількості) можуть відображати ідею проекту загалом, зображувати окремі вузли із прорисовуванням окремих фрагментів деталей виробу, мати вигляд компонувальних схем. Спочатку ескізи виконуються без дотримання масштабу, оскільки на цьому етапі перевіряються різні напрямки вибору форми і конструкції майбутнього виробу, а вже потім — уточнюються через креслення з дотриманням масштабу та вимог ЄСКД (Єдиної системи конструкторської документації).

Ескізи конструктивних елементів виробів розробляють з урахуванням вимог міцності, жорсткості конструкції, а також вимог стійкості, зважаючи на максимальні габаритні відхилення у процесі експлуатації.

Особливе місце на цьому етапі має метод макетування майбутнього виробу. В умовах виробництва дедалі більше використовують інформаційні технології. Макетування за допомогою комп’ютерних технологій використовують для того, щоб остаточно визначити компонувальні варіанти, з’ясувати об’ємно-просторові пропорції тощо. Однак більшість сучасних підприємств, крім віртуального макетування, використовує традиційне виготовлення матеріальних макетів з метою найреальнішого відтворення об’єкта проектування.

Ескізний проект — це остаточна творча пропозиція конструктора чи дизайнера, яка повністю відображає характеристики виробу. Це також графічна частина проекту, яка складається з головного планшета, де зазначають тему проекту, варіанти планування чи форми виробу. До графічної частини також виготовляють ортогональні вигляди виробу, його перспективне зображення,  розрізи вузлів, схеми компоновок, номенклатурні креслення, пояснювальну записку.

Ортогональні вигляди виробу — це головний вид усієї конструкції, вигляди збоку, які дають уявлення про розмірні, фактурні особливості об’єкта проектування.

Розріз — умовне зображення предмета, розділеного площиною (простий розріз) і кількома площинами — комбінований розріз. у проектуванні промислових виробів найхарактернішими є розрізи, які показують функціональний зміст виробу.

Схеми компонування застосовують у тому разі, коли є потреба показати варіанти складання. Під час створення групи виробів різного функціонального призначення розроблених серійним методом проектування, в ескізний проект включають номенклатурне креслення. На ньому зображують: різні види виробів з фасаду, вироби у двох-трьох проекціях або в аксонометрії, виконані графічно.

Обов’язковим елементом проекту промислового виробу є перспективне зображення цього виробу, інтер’єру, виконане на планшеті.

Складання конструкторської документації. На цьому етапі проектування складають креслярську документацію — робочі креслення, необхідні для виготовлення запланованого виробу. На виробництві або в проектно-конструкторському бюро робочі креслення виконують після затвердження ескізного або конструкторського проекту.

1. Поняття про етапи навчального проектування. Підходи до визначення етапів проектування

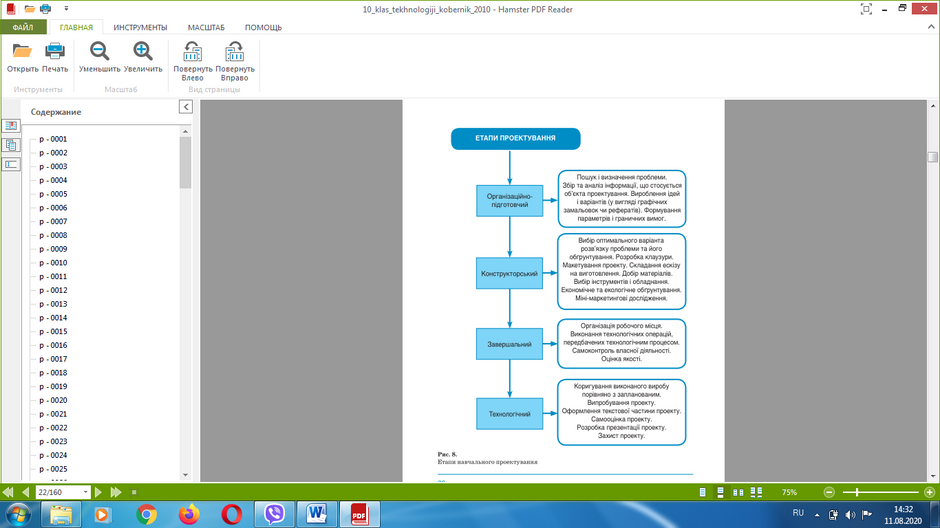

Успішність та ефективність навчального проектування теж забезпечується за умови правильної й послідовної, організаційно спланованої діяльності з виготовлення запланованого виробу. Зміст проектування складається з таких етапів, які взаємопов’язані між собою й найефективніше розкривають послідовність розроблення та виконання проекту, а саме: організаційно-підготовчий, конструкторський, технологічний, завершальний.

На кожному етапі має здійснюватися відповідна система послідовних дій у виконанні проекту, які називаються стадіями.

Перший етап проектування — організаційно-підготовчий, на якому постає важливе завдання — правильно вибрати об’єкт проектування, адже від цього залежить успіх подальшої роботи. На цьому етапі необхідно обрати і поставити проблему, усвідомити значення майбутнього виробу як для самого себе, так і загалом для суспільства, тобто визначитись у доцільності виконання проекту. Збирають інформацію стосовно обраної проблеми чи виробу, який проектуватимуть, використовуючи довідники, книги, журнали, каталоги, мережу Інтернет. результатом роботи на цьому етапі може бути реферат з тієї проблеми, яка досліджується в обраному проекті. Проектувальники формують і пропонують різноманітні ідеї, а згодом і варіанти конструкції, визначають та обговорюють оптимальний варіант запропонованої конструкції, найвдаліші параметри своєї майбутньої конструкції з огляду на умови використання, з власного досвіду та досвіду інших; аналізують різні варіанти конструкцій з метою виявлення параметрів і граничних вимог до об’єкта проектування.

Отже, цей етап проектування складається з таких стадій: пошук проблеми, усвідомлення проблемної сфери, вироблення ідей та варіантів, формування основних параметрів, обґрунтування проекту, аналіз майбутньої діяльності, прогнозування майбутніх результатів. Засобами діяльності (співпраці) є власний досвід, досвід учителя та однокласників, а також засоби масової інформації — журнали, книги, Інтернет тощо.

Наступний етап проектування — конструкторський. На цьому етапі проектувальники складають ескізи можливих варіантів майбутнього виробу, здійснюють функціональний і композиційний аналіз, на основі чого вибирають оптимальну форму чи конструкцію виробу, добирають матеріали та інструменти, визначають найдоцільнішу технологію виготовлення обраної конструкції, виконують економічні, екологічні та міні-маркетингові дослідження і вносять відповідні зміни (пошук недорогих матеріалів чи зменшення кількості виконуваних операцій під час планування технологічного процесу). На цьому етапі також розробляють робоче креслення чи ескіз, на основі якого буде виготовлено виріб.

Засобами діяльності є всі робочі інструменти і пристрої, якими користуються під час розроблення проекту.

Отже, конструкторський етап містить такі стадії: складання ескізних варіантів (клаузура), розроблення конструкторсько-технологічної документації, добір матеріалів, вибір інструментів та обладнання, вибір технології обробки деталей виробу, їх з’єднання, обробка майбутнього виробу, економічне й екологічне обґрунтування, міні-маркетингові дослідження, в яких визначають доцільність виготовлення проекту з погляду економії матеріалів та енергоресурсів для його виготовлення. Перш ніж щось виготовити, слід зважити, скільки коштуватиме пропонована робота, яким буде прибуток чи витрати на виготовлення виробу. Відповіді на ці запитання дають економічні розрахунки. Отже, потрібно знаходити раціональні конструкції, проявляти заповзятість, спритність, кмітливість, щоб виготовити корисну річ з мінімальними матеріальними затратами, з недорогих матеріалів і водночас наділити її низкою переваг.

У проспекті творчого проекту на цьому етапі потрібно подати обґрунтування витрат необхідних матеріалів, засобів, енергії для виготовлення виробу; визначення його собівартості та ціни, передбачуваних прибутку і можливих термінів реалізації.

Наступним моментом цього етапу є екологічна експертиза, де потрібно подати повну характеристику щодо екологічної безпеки виготовлення, не менш важливим є також обґрунтування використаної сировини.

На третьому етапі — технологічному — виконують заплановані операції, здійснюють самоконтроль та оцінюють якість виробу. Засобами є інструменти та обладнання, що заплановані й передбачені у змісті технологічного процесу. Цей етап проектування складається з таких стадій, як виконання операцій, передбачених технологічним процесом, самоконтроль діяльності, дотримання технологічної, трудової дисципліни, культури праці.

На завершальному етапі здійснюють кінцевий контроль, порівняння і випробування проекту, виготовлену конструкцію порівнюють із запланованою. Виявлені недоліки та неполадки намагаються усунути. Виконану роботу аналізують, з’ясовують, чи досягнуто мети, яким є результат праці, роблять самооцінку спроектованого виробу.

На початку роботи слід визначити, який проект буде виконуватися — індивідуальний чи груповий. Якщо проект виконується парою або групою, то вони формуються за інтересами, розподіляються ролі й завдання відповідно до рівня знань, бажаної практичної діяльності в рамках проекту.

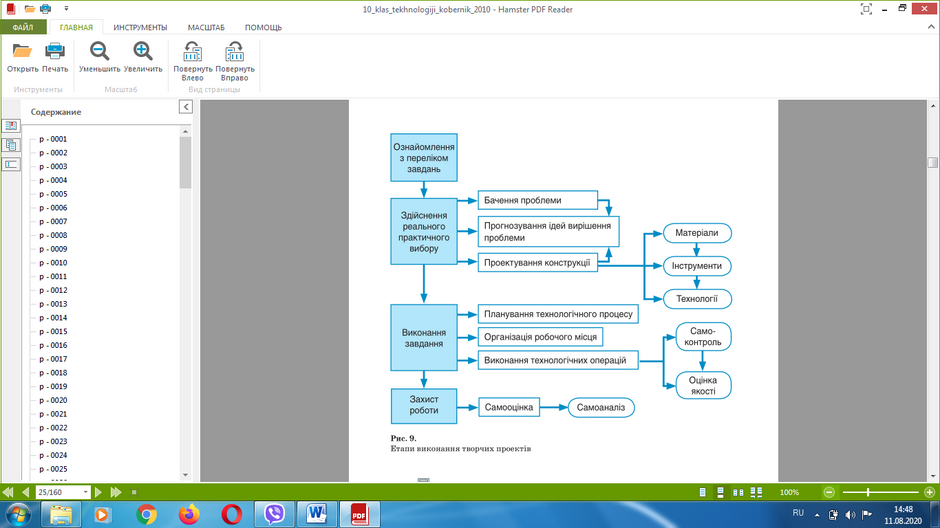

Етапи під час виконання творчих проектів можна простежити за схемою, зображеною на рис. 9.

Як відомо, в основі проекту лежить певна проблема, щоб її вирішити, людина повинна мати знання з різних галузей науки, а також володіти певними вміннями: інтелектуальними (робота з інформацією, її аналіз, узагальнення і висновки), творчими (вироблення ідеї, варіантів вирішення проблеми, прогнозування результатів), комунікативними (ведення дискусії, уміння слухати й чути співбесідника, обстоювати свою точку зору, висловлювати власну думку).

Реалізуючи проекти, варто пам’ятати, що кожен виріб, послугу можна виконати різними способами — варіантів вирішення кожного завдання є безліч. Тому, перш ніж розпочати виконання проекту, потрібно переконатись у тому, що обраний варіант найбільш технологічний, економічний, екологічний, відповідає вимогам дизайну, найбільше задовольняє вимоги школи, сім’ї чи ринку.
