«Моделювання деталі в LibreCAD за допомогою командного рядка»

Мета роботи

Навчитися створювати прості технічні креслення в LibreCAD, використовуючи:

командний рядок;
абсолютні та відносні координати;
команди побудови відрізків;
точне введення координат;
команди LINE, CIRCLE, TRIM, OFFSET;
шари та основні інструменти редагування;
принцип побудови деталі за заданими розмірами.

Урок не містить жодного завдання. Додайте завдання.

Щоб додати завдання, оберіть категорію завдання на панелі запитань.

Додати завдання

Що таке LibreCAD?

LibreCAD — безкоштовна програма для створення двовимірних креслень.

На відміну від звичайного малювання, у CAD-програмах об'єкти створюються за точними координатами та розмірами.

Наприклад, якщо потрібно провести лінію від точки:

(20,20)

до точки:

(80,20)

ми можемо вказати ці координати без використання миші.

Це особливо важливо під час креслення деталей, оскільки креслення повинно бути точним.

Завдання

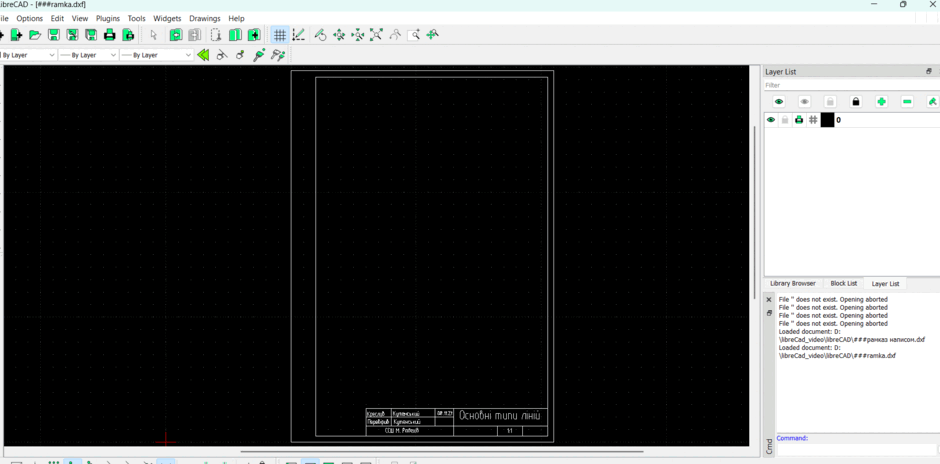

Спочатку виконуємокреслення рамки

Після цього приступаємо до виконання креслення деталі

Побудувати в LibreCAD креслення простої деталі у вигляді пластини з центральним отвором.

Розміри деталі:

довжина — 100 мм;
висота — 60 мм;
центральний отвір — діаметр 20 мм;
отвір розташований у центрі деталі.

Схематично:

        100 мм
  ┌──────────────────────┐
  │                      │
  │          ○           │ 60 мм
  │                      │
  └──────────────────────┘
