Аксонометричне проєціювання. Технічний рисунок

Іноді може виникнути бажання виконати об’ємне зображення виробу, щоб мати цілковите уявлення про його конструкцію, будову. З’ясуймо, як виконати таке зображення, щоб його не спаплюжити. Для цього можна скористатись аксонометричним способом зображення просторових фігур на площині — аксонометрією.

Для отримання наочного зображення предмет розміщують певним чином відносно осей координат так, щоб довжина, ширина й висота збігалися з напрямком осей. Потім проєцюють предмет паралельними променями на обрану площину.

Зображення, виконане від руки на око з дотриманням пропорцій у розмірах, називають технічним рисунком . На ньому розміри не проставляють. А побудувати технічний рисунок буде легко з використанням аксонометричного проєціювання.

1.Прочитайте твердження. Позначте ОДНУ правильну відповідь.

Зображення, виконане від руки на око з дотриманням пропорцій у розмірах, називають:

а) вишивкою

б) аксонометрією

в) прямокутним проєціюванням

г) технічним рисунком

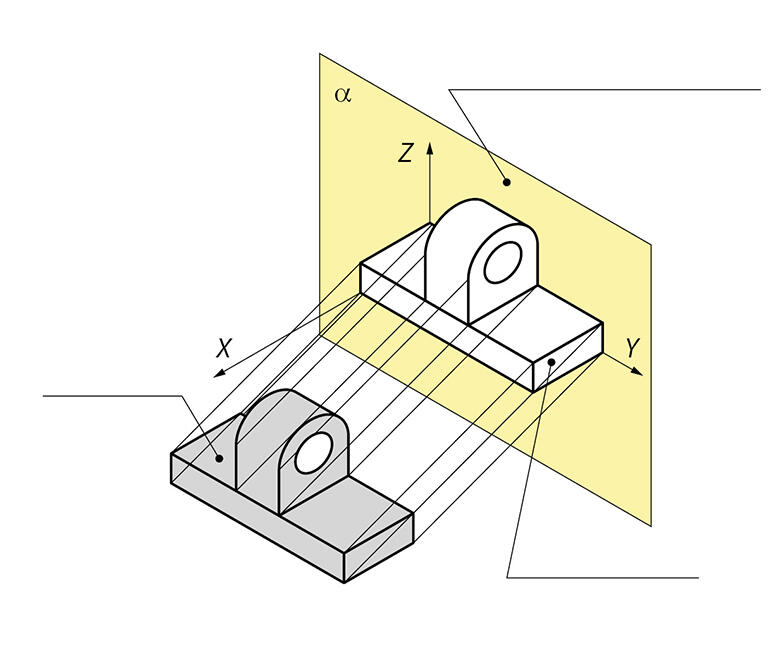

2.Підписати на малюнку про проєціювання предмети на площину.

жовта частина ...........

сіра частина ..........

біла частина ........

3.Позначте ВСІ технічні рисунки.

а) б) в) г)

д)е)

4.Прочитайте твердження. Позначте ТАК / НІ.

В ізометричній проєкції кути між осями будуть дорівнювати 180 °.

5.Прочитайте твердження. Позначте ТАК / НІ.

Аби краще передати об’єм предмета, на технічному рисунку наносять кола.

6.Прочитайте твердження. Позначте ТАК / НІ.

Аксонометрія дає можливість виконати наочне зображення, яке пропонує найбільш детальну інформацію про будову та конструкцію предмета / виробу в цілому.

7.Прочитайте твердження. Позначте ТАК / НІ.

Під час проєктування ми часто використовуємо наочне зображення, на якому показано видимими шість сторін предмета.
