Розв'язування задач по темі "Системи допусків і посадок"

Переглянути відео по темі

https://vt.tiktok.com/ZSDTKBDBx/

https://www.youtube.com/watch?v=QFRHVQiMoAQ

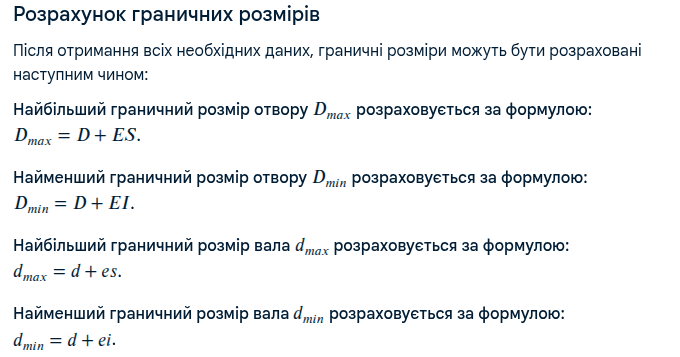

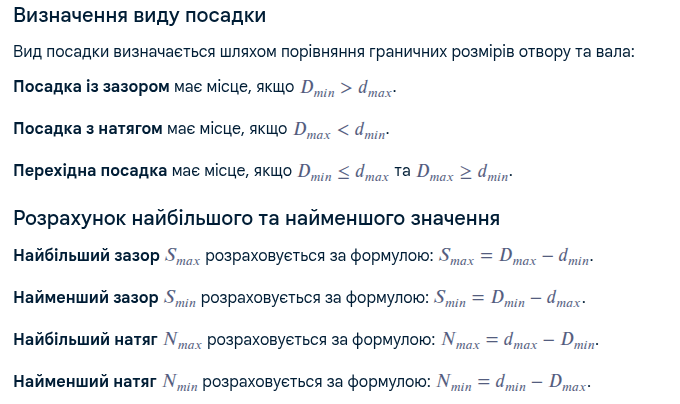

Основні визначення та форули для розв'язування задач

Приклади розв'язування задач

Задача №1.

Знайти поле допуску D = 65.

Розв'язок:

T = D_max - D_min

D_max= 65 + 0,075 = 65,075 мм

D_min= 65 - 0,020 = 64,980 мм

T = D_max - D_min= 65,075 – 64,980 = 0,095 мм.

Задача №2.

Знайти найбільший зазор, якщо D = 65 і d = 65_-0,5.

Розв'язок:

S_max = ES – ei

ES = 65 + 0,7 = 65,7мм;

ei = 65 - 0,5 = 64,5 мм

S_max = ES – ei = 65,7 - 64,5 = 1,2 мм

Задача №3.

Відомо граничні розміри отвору і валу:

D_max = 136,024 мм, D_min = 136,0мм,

d_max = 135,988 мм, d_min = 135,952 мм.

Знайти вид посадки та її найбільше значення.

Розв'язок:

Вид посадки - зазор, так як при зєднанні отвір і вал завжди утворюють зазор. S_max = ES – ei

ES = D_max

ei = d_min

S_max = 136,024 - 135,952 = 0,072 мм

Задача №4.

Якщо відомо: D = 65 і d =, який вид посадки буде при з'єднанні деталей? Знайти найбільше та найменше значення.

Розв'язок:

Вид посадки - натяг, тому що D_max < d_min

N_max= d_max - D_min

N_min= d_min - D_max

D_max = 65 - 0,1 = 64,9 мм

D_min = 65 - 0,3 = 64,7 мм

d_max = 65 + 0,3 = 65,3 мм

d_min = 65 + 0,1 = 65,1 мм

N_max= 65,3 - 64,7 = 0,6 мм

N_min= 65,1 - 64,9 = 0,2 мм
