Принципи тривимірної навігації. Додавання тривимірних примітивів

Основні прийоми просторової навігації

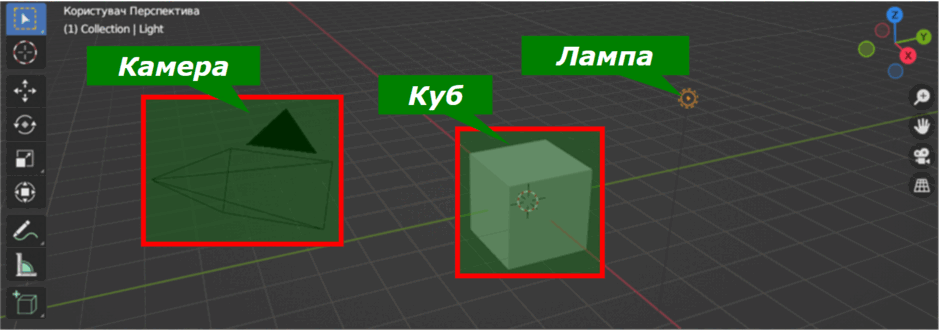

Після запуску програми в ділянці 3 D -вигляду видно координатну сітку та три об’єкти:

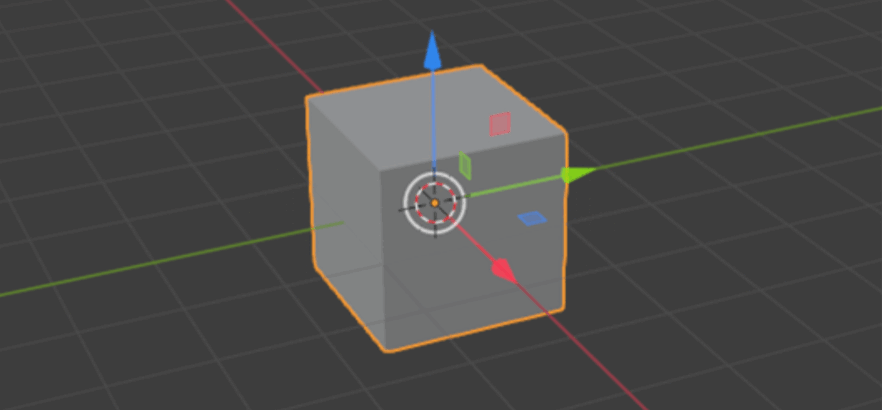

Центр куба збігається з початком координат. Куб вибрано, тому від його опорної точки виходять три кольорові стрілки, напрями яких збігаються з напрямами координатних осей.

Щоб змінити точку зору на сцену, потрібно натиснути коліщатко або середню кнопку миші та пересунути її. У правому верхньому куті вікна 3 D -навігації є схематичне зображення координатних осей. При зміні точки зору воно обертається, вказуючи напрями глобальних осей координат.

Якщо ж перед цим натиснути й утримувати клавішу Shift , то замість обертання сцени вона пересунеться без зміни напрямку осей.

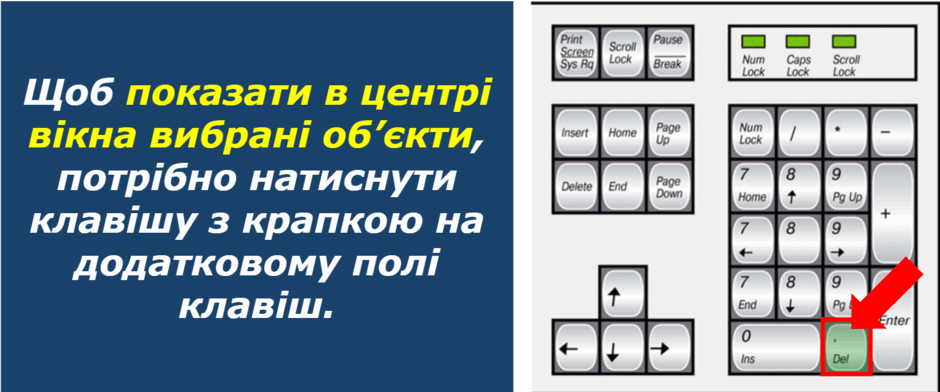

Клавіші додаткового поля (надалі позначатимемо їх префіксом NUM) дозволяють швидко змінювати напрям погляду на сцену:

• NUM1, NUM3, NUM7 - Встановлює вигляд спереду, зліва та зверху, відповідно

• NUM2, NUM4, NUM6, NUM8 - Обертають сцену на 15° відносно осей вікна

• NUM0 - Встановлює вигляд з камери, що дозволяє оцінити кінцевий вигляд композиції. При цьому елементи сцени, що не потраплять у кадр камери, зображуються затіненими

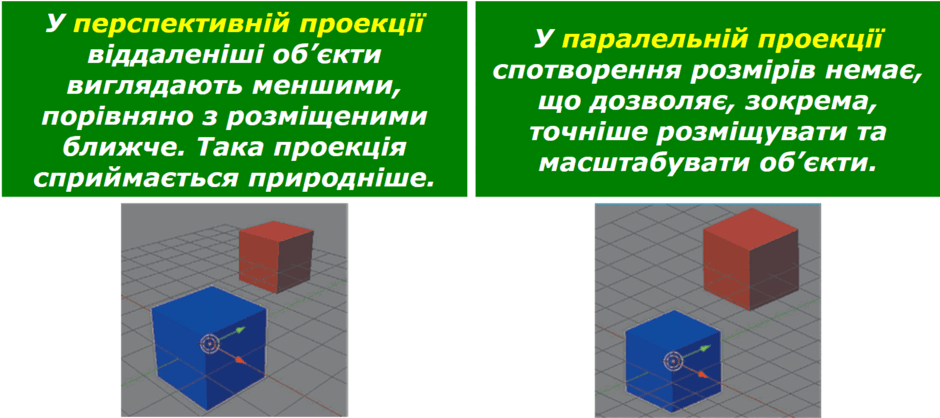

• NUM5 - Перемикає перспективну та паралельну проекції

3D- курсор

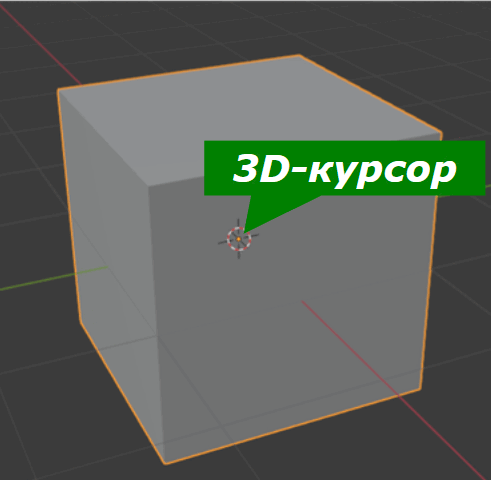

Важливим елементом вікна З D -вигляду є просторовий курсор , або З D -курсор. Саме там, де розташований З D - курсор, з’являються об’єкти, що додаються до сцени.

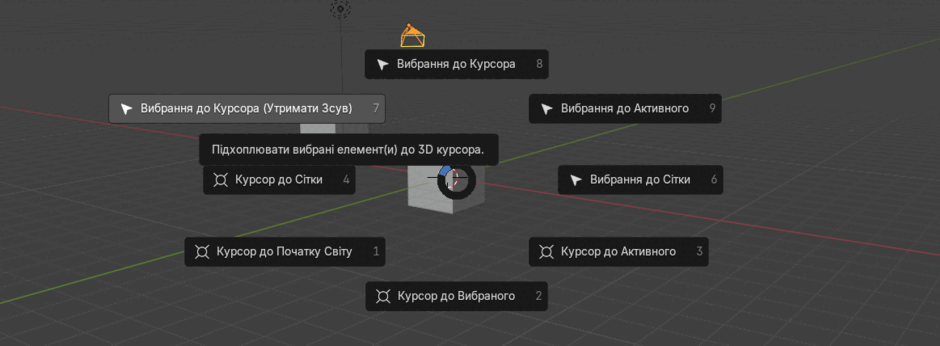

Щоб встановити З D -курсор у певну точку , достатньо її клацнути. Точніше положення 3 D- курсора задається шляхом викликання меню клавішами Shift + S . У ньому, зокрема, є команди, що встановлюють курсор:

Додавання об'єктів до сцени

Найпростіші композиції будують із тривимірних примітивів, що є об’єктами типу сіть (іноді кажуть каркас або меш, від англ. mesh — сітчастий) — ребра таких об’єктів справді утворюють сітчастий «каркас».

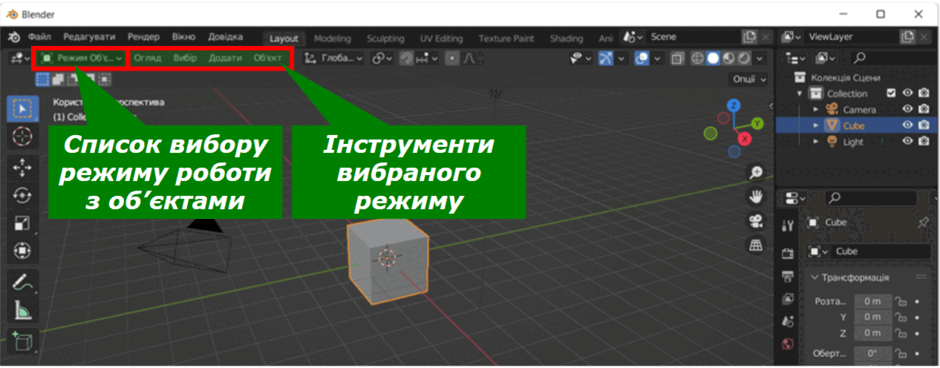

У верхньому лівому куті Вікна 3D-огляду розміщено:

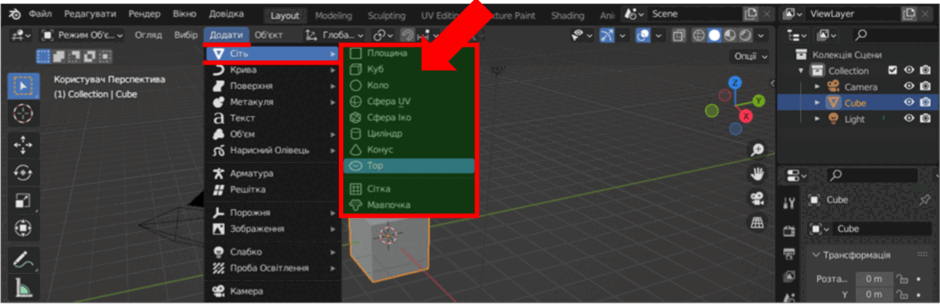

Для вставлення на сцену тривимірного примітива потрібно вибрати кнопку Додати , у меню, що відкриється, – команду Сіть і команду вставлення відповідного примітива

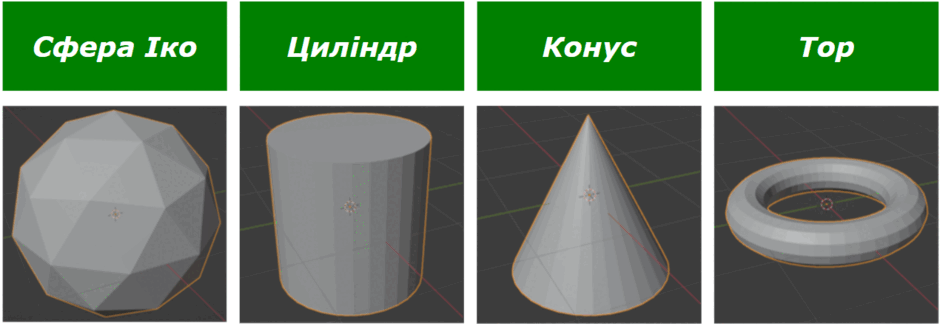

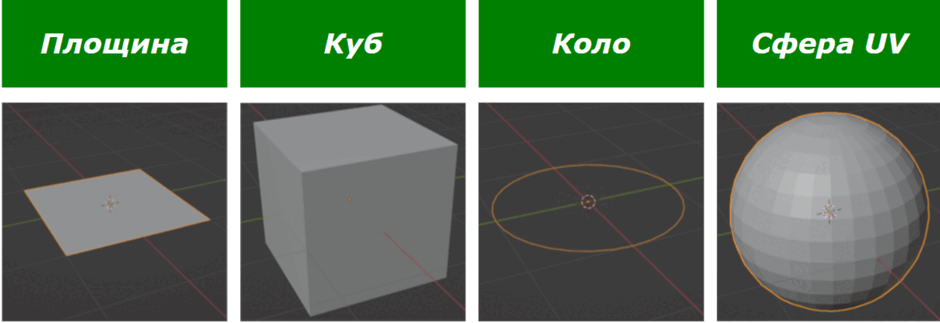

Основні тривимірні примітиви:

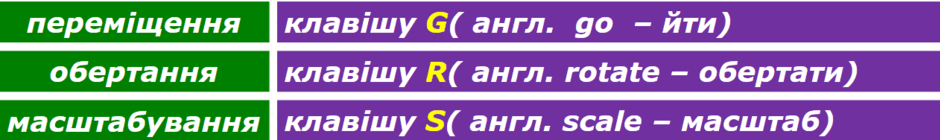

Для переміщення, обертання та масштабування можна використовувати «гарячі» клавіши:

Після вибору об’єкта і натискання відповідної клавіші потрібно перемістити вказівник для досягнення потрібного результату, після чого клацнути ліву кнопку миші для фіксації результату перетворення.

Якщо утримувати натиснутою клавішу Ctrl , то операції виконуватимуться не плавно, а з прив’язкою до сітки, що дає змогу точніше розташувати об’єкти один відносно одного.

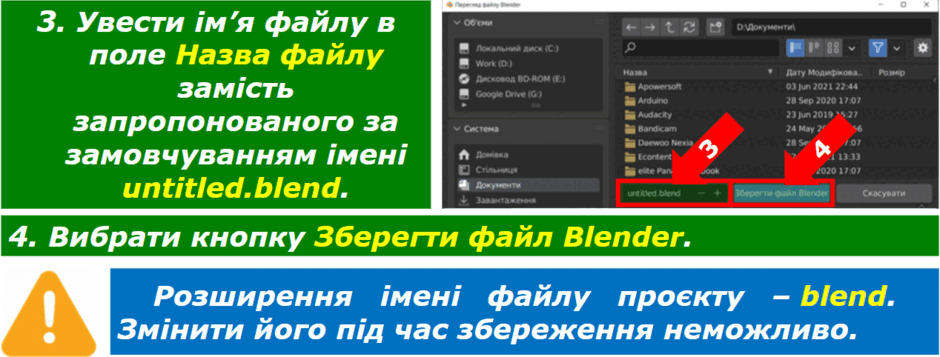

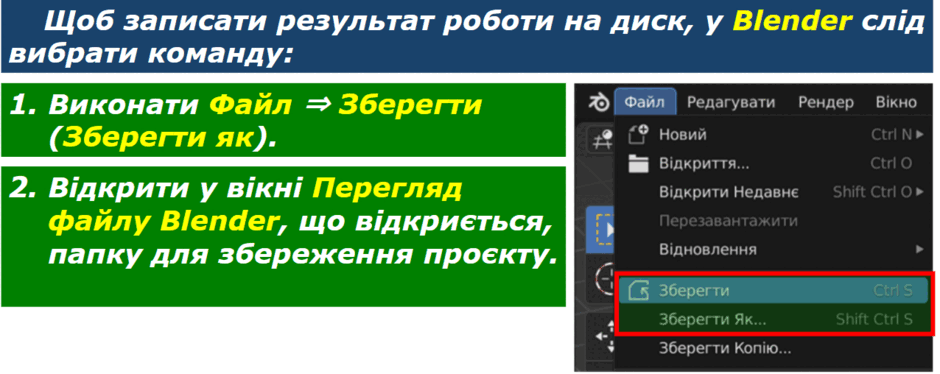

Робота з файлами

Питання для самоперевірки

1. Яка різниця між перспективною та паралельною проекціями?

2. Що таке тривимірні примітиви?

3. Як можна перемістити, змінити розмір або повернути об’єкт?

Розгадайте ребус

Домашнє завдання
