Практична робота "Випилювання виробів із фанери"

Практична робота:

Випилювання виробів із фанери

🎯 Мета:

• Навчити учнів основам роботи з лобзиком.

• Ознайомити з технікою переведення малюнка на дерев’яну заготовку.

• Відпрацювати навички кріплення пилки, фіксації заготовки та виконання різних типів поворотів.

🧰 Матеріали та інструменти:

• Лобзик із пилками

• Дерев’яні заготовки (фанера 3–5 мм)

• Копіювальний папір або шаблони

• Олівець, скотч

• Струбцини, верстат або упорний столик

• Захисні окуляри, фартух

ПОВТОРЕННЯ ВИВЧЕНОГО МАТЕРІАЛУ:

• Яким інструментом виконується випилювання?

• Як правильно вставити пилочку в рамку лобзика?

• Що спільного та в чому відмінність між пилянням пилкою та

• лобзиком.

• Яка послідовність виготовлення виробів, що мають зовнішні й

• внутрішні контури?

• Які Ви знаєте конструкційні матеріали, що використовують для

• виготовлення виробів?

• Яких правил безпечної праці потрібно додержувати під час пиляння

• лобзиком?

На сьогоднішньому уроці ми продовжимо вивчати процес випилювання і для того, щоб пригадати попередні заняття.

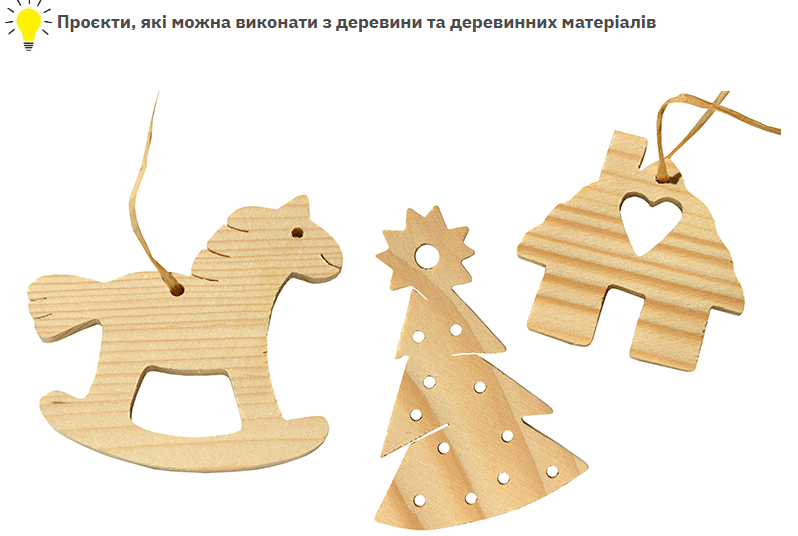

Випилювання лобзиком — один із розповсюджених видів художньої обробки деревини. Найчастіше виготовляють вироби з фанери. Майстерно та акуратно зроблені вироби прикрашають кімнати, офіси й інші приміщення.

Особливо красиво виглядають вироби, виготовлені способом ажурного випилювання. їхні деталі мають велику кількість фігурних отворів, які сукупно утворюють орнаментальну композицію.

Орнаментальна композиція — це спрощене поєднання елементів в одне ціле. В ажурних деталях можна розгледіти різні рослини й тварин. Ці візерунки можуть утворюватися з вирізів, або, навпаки, залишених «острівців» фанери.

Технологія ажурного випилювання

Ажурне випилювання передбачає виготовлення великої кількості отворів найрізноманітнішої форми. Для початку роботи необхідний первинний отвір. Його утворюють шилом на підкладній дошці. Шило розташовують перпендикулярно до фанери, яка лежить на підкладній дошці. Обертаючи шило отримуємо отвір: він повинен мати такий діаметр, щоб туди вільно входила пилочка.

Правила безпечної роботи

Виготовляючи вироби в техніці ажурного випилювання, ви користуєтеся різноманітними інструментами та пристосуваннями. Небезпечними є загострені деталі й краї інструментів.

- Інструменти й пристосування слід розташовувати на верстакові або на столі таким чином; щоб вони не виступали за межі верстака й не падали додолу; гострими краями й деталями від себе. Передавати шило слід ручкою вперед.

- Усі інструменти мають бути нагострені та справні. Їхні ручки мають бути гладенькими, без тріщин, і надійно утримувати інструменти.

- Столики для випилювання мають бути міцно закріплені.

- Пальці руки під час роботи не можна розміщувати близько до пилочки, тим більше поблизу неї навпроти її руху.

- Працюючи з лобзиком, потрібно сидіти рівно, не згинаючись.

- Утворений деревний пил після роботи варто прибрати, а приміщення провітрити. Краще працювати на відкритому повітрі. Щоб уберегти одяг від забруднення дрібною тирсою, слід надягнути фартух.

Деталі з товстої фанери або складної форми випилюють лобзиком. Найчастіше користуються лобзиком з металевою рамкою, на кінцях якої є затискачі з баранцевими гайками.

Пилочка лобзика — це вузька сталева смужка із зубцями на одному з ребер, спрямованими в один бік.

Пилочки розрізняють за шириною полотна та насічкою зубців. Для роботи з товстою фанерою та деревиною беруть широке полотно з крупними зубцями, а для тонкої фанери - вузеньке полотно з дрібними зубцями.

Щоб підготувати лобзик до роботи, беруть пилочку і один її кінець затискують гайкою біля ручки. Пилочку встановлюють так, щоб її зубці були спрямовані назовні від рамки і вниз. Потім стискують обидва кінці рамки в напрямку один до одного і так само затискують другий кінець пилочки. Якщо відпустити стиснуті кінці дуги, вони приймуть своє попереднє положення і натягнуть пилочку. Отже, лобзик готовий до роботи.

Працюють лобзиком на спеціальному столику-підставці, який кріплять до робочого стола струбциною.

Фанеру з нанесеним на неї малюнком кладуть на підставку, і щоб вона не сповзала, притримують лівою рукою. У праву руку беруть лобзик і, приставивши пилочку до фанери, починають пиляти. Пиляють так, щоб пилочка рухалася точно по лінії контурів.

Працюючи лобзиком, треба додержувати таких правил:

• У процесі роботи сидіти прямо.

• Лобзик тримати перпендикулярно до фанери.

• Пиляти рівномірно, виконуючи рухи вверх-вниз, не натискувати сильно на пилочку, щоб вона не зламалася.

• Через кожні 15...20 хв. робити перерву.

• Спочатку випилюють внутрішній контур заготовки, а потім - зовнішній.

Для випилювання по внутрішньому контуру у заготовці роблять отвір шилом. Вставляють у цей отвір верхній кінець пилочки, а потім закріплюють його. Випилявши внутрішні контури, відкручують верхню гайку, звільняють кінець пилочки і виймають її. Потім знову закріплюють і розпочинають випилювати зовнішні контури.

Завершують обробку випиляних деталей рашпілем, надфілем або шліфувальною шкуркою.

Для виготовлення виробів з фанери, ДВП та ДСП плит застосовують електричні лобзики. Його пилочка приводиться в рух електричним мотором. За допомогою електричного лобзика можна виготовити значно більше виробів, ніж ручним лобзиком.

• Скажіть будь ласка, чи любите ви сувеніри?

• Чи є у вас вдома сувенірні вироби?

• Як вони у вас зберігаються?

Сьогодні ми з вами продовжимо вчитися працювати з лобзиком та фанерою.

Для того щоб перенести малюнок на дерево вам знадобитися олівець

середньої твердості (ТМ), копірка, калька, ну і звичайно ж саме креслення.

Креслення накладається на копіювальний папір, зверху якого накладається калька, по якій і проводять олівцем контури малюнка. Перед перенесенням малюнок необхідно зафіксувати на заготовці за допомогою кнопок. При перенесенні на заготівлю декількох деталей, всі отвори під пилочку необхідно просвердлити відразу, тому що після випилювання більшої частини заготовки вона стає слабкою і може зламатися при свердлінні.

Підготуйте робоче місце до безпечної праці!

1. Інструктаж з техніки безпеки :

• Працювати лише з добре закріпленою заготовкою.

• Тримати руки подалі від леза.

• Не змінювати пилку без дозволу вчителя.

• Працювати в захисних окулярах.

2. Переведення малюнка на заготовку :

• Прикласти шаблон до фанери.

• За допомогою копіювального паперу або олівця перенести контур.

• Перевірити чіткість ліній.

3. Кріплення пилки в лобзику :

• Встановити пилку зубцями вниз.

• Перевірити натяг і фіксацію.

4. Фіксація заготовки:

• Закріпити фанеру струбциною до упорного столика або в затискач верстата.

• Перевірити стійкість.

5. Випилювання:

• Почати з прямолінійних ділянок.

• Відпрацювати плавні повороти (рух лобзика без ривків).

• Потім — різкі повороти (зупинка, обертання заготовки, продовження руху).

Основні правила випилювання лобзиком:

• випилювання лобзиком виконуйте на спеціальному випилювальному столику, який прикріпіть до верстака або стола;

• прийміть правильну позу: трохи нахиліться вперед, спину тримайте рівно;

• лобзик беріть за ручку робочою рукою, вільною рукою підтримуйте заготовку;

• лобзик тримайте перпендикулярно до заготовки;

• станок лобзика має рухатися на рівні плеча того, хто працює;

• пиляйте рівномірно, не натискаючи сильно на пилочку, щоб вона не зламалась;

• пересувайте фанеру повільно;

• спочатку випилюйте внутрішній контур заготовки;

• на згинах контура фанеру повільно повертайте, не припиняючи руху в пропил. Коли пилочка займе потрібний напрям, можете пиляти далі по лінії;

• тиск на пилочку може бути таким, як на олівець під час малювання;

• через кожні 20–30 хвилин праці робіть перерву;

• у кінці роботи пиляйте дуже обережно й плавно, підтримуючи частину, що відрізається, вільною рукою;

• випиляні деталі зачистіть надфілями та шліфувальною шкуркою.

📒 Рефлексія:

• Що було найскладнішим у роботі з лобзиком?

• Який тип повороту вдався найкраще?

• Як ви оцінюєте свою точність і акуратність?

🏡 Домашнє завдання:

• Підготувати ескіз для наступної фігурної заготовки.

• Знайти приклади декоративного випилювання в побуті.
