Мета роботи: розвити креслярські навички, навчитися виконувати і читати креслення.
Конструктор уроків
- Всеосвіта›
- Бібліотека уроків›
- Креслення›
- Практична робота №1 "Побудова виглядів"
Урок:
Практична робота №1 "Побудова виглядів"
15.11.2023
Опис уроку (учням цей опис не показується):
Вміст уроку:
1
2
3
1
Перед виконанням роботи переглянути відео
2
Опрацювати теоретичний матеріал уроку по темі перед виконання практичної роботи.
3
10 з 10 балів
ПРАКТИЧНА РОБОТА №1 “Побудова виглядів”
Завдання:

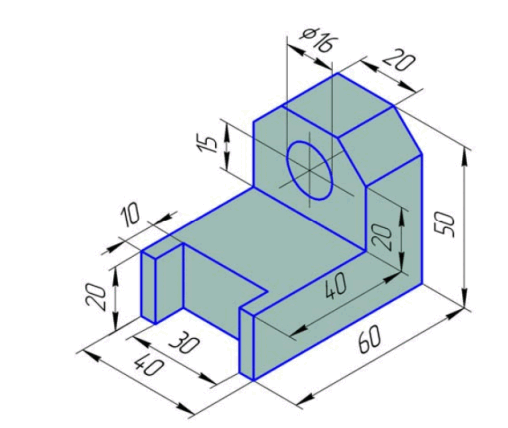

За наочним зображенням предмета побудуйте три вигляди, використовуючи послідовність побудови.
Вказівки до роботи:
Накресліть рамку та таблицю основного напису.
Визначте центр робочого поля і проведіть лінії (горизонтальну та вертикальну), розділивши робоче поле аркуша на чотири частини.
Проведіть допоміжну лінію під кутом 45° від центра аркуша вправо вниз.
Визначте головний та відповідно інші вигляди деталі.
Накресліть габаритні прямокутники кожного вигляду тонкою лінією.
Накресліть зображення виглядів у кожному з них та проведіть лінії проекційного зв’язку.
Проставте розміри деталі.
Перевірте виконане креслення.
Обведіть лінії видимого контуру суцільною основною лінією.
Заповніть основний напис. Назва роботи — «Деталь».
.png)
