Поняття про 3D-друк

Галузі використання 3D-принтерів. Принцип друку

3D-друк — одна з форм технологій адитивного виробництва, де тривимірний об'єкт створюється шляхом накладання послідовних шарів матеріалу (друку, вирощування) за даними цифрової моделі

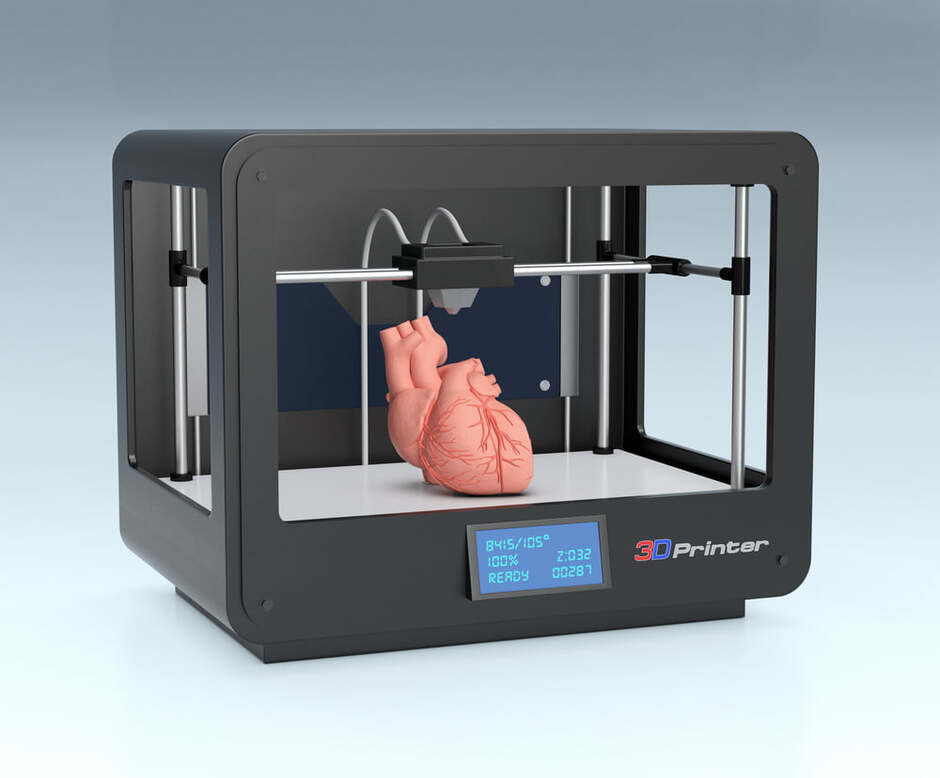

Друк здійснюється спеціальним пристроєм — 3 D-принтеромякий забезпечує створення фізичного об'єкта шляхом послідовного накладання пластичного матеріалу на основі віртуальної 3D-моделі.

Одним із призначень програм тривимірного моделювання є створення 3D-моделей для виготовлення їх твердих копій на 3D-принтерах.

Галузі використання 3D-принтерів:

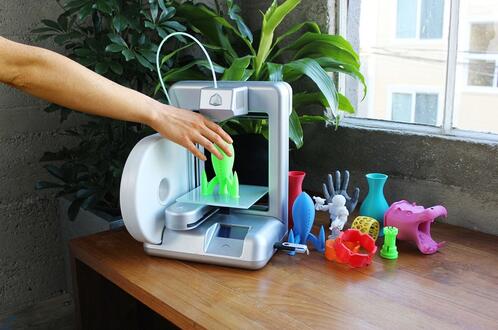

• у побуті для виготовлення окремих невеликих предметів,

• у промисловому виробництві для серійного виготовлення продукції різного призначення: сувенірів, декоративних виробів, дрібних деталей та ін.

• специфічні 3D-принтери для промислового виробництва, будівництва, медицини, кінематографії, індустрії моди та ін.

Найбільш поширені технології 3D-друку:

• SLA – отвердіння спеціальної смоли під дією світла (лазерне випромінення або світлодіодне).

• SLS – запікання спеціального порошку під дією лазерного променю.

• FDM – отвердіння попередньо розплавлених пластичних мас.

Незалежно від типу 3D-принтера, під час друку тривимірний об’єкт утворюється шляхом пошарового нанесення матеріалу.

Залежно від типу принтера та призначення моделі використовують різні матеріали для друкування:

• полімерні нитки;

• силікон;

• бетон;

• акрил;

• гіпс;

• метал;

• нейлон;

• стовбурові клітини та ін.

Етапи створення друкованої 3D-моделі

1. Установлення в 3D-редакторі одиниць вимірювання.

2. Створення моделі.

3. Експорт моделі в один з форматів .STL, .OBJ, .FBX, .3DS.

4. Підготовка до друкування в програмі-слайсері.

5. Друкування на 3D-принтері.

6. Коригування отриманого виробу – видалення надлишків матеріалу та підпорок з отриманого виробу, очищення його поверхні, усунення її дефектів та ін

Програми для перевірки відповідності моделі вимогам до друкування на 3D-принтері:

• Netfabb;

• Free View Expert;

• Cura;

• SmoothieControl;

• Slic3r.

Властивості друкування, що можна установити в програмі-слайсері:

• товщина кожного шару;

• щільність заповнення суцільних частин моделі матеріалом;

• швидкість друкування окремих частин об’єкта;

• створити спеціальні «підпірки» для частин моделі, що нависають.

Популярні програми-слайсери:

• Ultimaker Cura;

• Simplify3D;

• Astroprint;

• 3DPrinterOS.

Результатом роботи слайсера є файл формату .GCODE з інструкціями для принтера.
