Тема уроку
Діаграми. вибір типу та побудова діаграм. зображення рядів даних
Діаграма — це графічне зображення, у якому числові дані подано геометричними фігурами.
Діаграму можна розташувати на одному аркуші з даними, які використано для побудови діаграми. Таку діаграму називають впровадженою. Крім того, діаграму можна розташувати на окремому аркуші, який називають діаграмним аркушем. У разі зміни даних діаграму буде автоматично оновлено.
Найчастіше використовують Гістрограму, Лінійчату й Кругову.
До типу діаграм Гістограма належать такі види:
звичайна діаграма;
діаграма з накопиченням;
відсоткова діаграма з накопиченням;
тривимірна діаграма у глибину.
Форми фігур Гістограм бувають:
блок;
циліндр;
конус;
піраміда.
Гістограма — це стовпчикова діаграма, стовпці якої розташовані вертикально. Такі діаграми доцільно створювати тоді, коли потрібно порівняти значення кількох наборів даних, графічно зобразити відмінності значень одних наборів порівняно з іншими, показати зміни даних з плином часу.

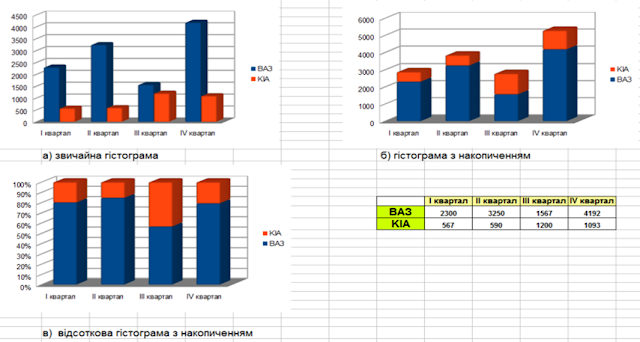

У звичайній гістограмі (а) прямокутники, які є графічними зображеннями числових даних з різних наборів, розташовано поруч один з одним, а в гістограмі з накопиченням (б) — один на одному. Це дає змогу в гістограмі з накопиченням оцінити сумарні дані і внесок кожної складової в загальну суму. У відсотковій діаграмі з накопиченням (в) вертикальна вісь має шкалу у відсотках. Це дає змогу оцінити відсоткову частину даних у загальній сумі.

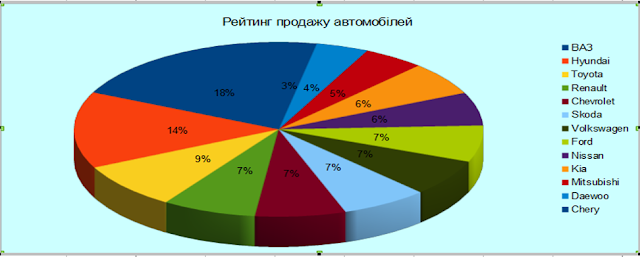

Кругові діаграми доцільно використовувати тоді, коли потрібно відобразити частини одного цілого, порівняти співвідношення частин і частин цілого.
Кругові діаграми дають змогу відобразити тільки один ряд даних, вони не можуть бути побудовані, якщо дані містять від'ємні числа.
Об'єкти діаграми та їхні властивості:
Область діаграми — cтиль межі, її колір, колір та вид заливки, формат написів та інші;
Область побудови — cтиль межі, її колір, колір та вид заливки, наявність сітки та інші;
Назва діаграми, назва осей — cтиль межі, її колір, колір та вид заливки, текст, формат шрифту, вирівнювання та інші;
Ряд (даних) — кількість точок даних, їхні величини, розташування тощо;
Точка — геометрична фігура, її розміри, стиль межі, її колір, колір та вид заливки, наявність підписів даних та інші;
Легенда — розташування, стиль межі, її колір, колір та вид заливки, формат шрифту написів та ін.;
Осі — найменша й найбільша величини, ціна основних і додаткових поділок, колір і тип ліній, вирівнювання та інші.

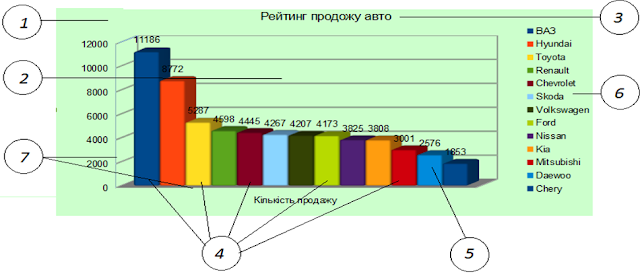

Усі об'єкти діаграми розташовано в Області діаграми (1). Саму діаграму розташовано в Області побудови діаграми (2). Над областю побудови діаграми або безпосередньо в ній може бути розташовано Назву діаграми (3). Набір даних, які деяким чином пов'язані між собою, називають Рядом даних (4). Ці дані розташовано, як правило, в одному рядку або стовпчику, а на діаграмі подано геометричними фігурами. Назви рядів і відповідні їм кольори можуть бути відображені у поясненні до діаграми, яке називають Легендою (6). Як усталено назви рядів є назвами рядків (або стовпчиків) діапазону даних, на основі яких побудовано діаграму.
Плоскі діаграми, крім кругових та сітчастих, мають осі х та у. Вісь х називають головною горизонтальною віссю (7). Її ще називають Вісю категорій. На ній позначають значення певної властивості даних. Вісь у називають Головною вертикальною віссю (7). Її ще називають Віссю значень.
Побудова діаграм:
Для створення діаграм і опрацювання даних, можна скористатись таким алгоритмом.
Побудувати таблицю даних.
Виділити необхідні дані у таблиці.
Використати вказівку меню Вставка / Об'єкт / Діаграма або на панелі інструментів Стандарт натиснути кнопку Майстер діаграм.
Обрати відповідний тип діаграми.
Визначити стиль діаграми.
Задати параметри налаштування об'єктів діаграми.
