Датчики врожаю. Системи диференційованого внесення рідких і твердих добрив та ядохімікатів.

Датчики врожаю. Системи диференційованого внесення рідких і твердих добрив та ядохімікатів.

Сучасне землеробство потребує високоточних датчиків, спроможних вимірювати показники врожайності на кожній ділянці поля.

Існує два методи оцінювання врожайності. Перший — механічно зважити зібраний врожай після розвантаження зернозбирального комбайна, другий — вимірювання врожаю у реальному часі протягом всієї роботи комбайна за допомогою систем GPS. Система картування врожайності – це сукупність обладнання та програмного забезпечення, за допомогою якого здійснюється облік кількості зібраної культури на кожній визначеній ділянці поля. Під час роботи у бортовому комп'ютері фіксується час роботи, назва поля із зазначенням культури, загальна зібрана площа, кількість витраченого пального, дані про техніку, оператора, який на ній працює, та господарство, в якому відбуваються жнива.

На комбайнах установлюють системи датчиків, і під час збору термінали для роботи з датчиками врожаю визначають якісні параметри злакових культур, до таких відносять:

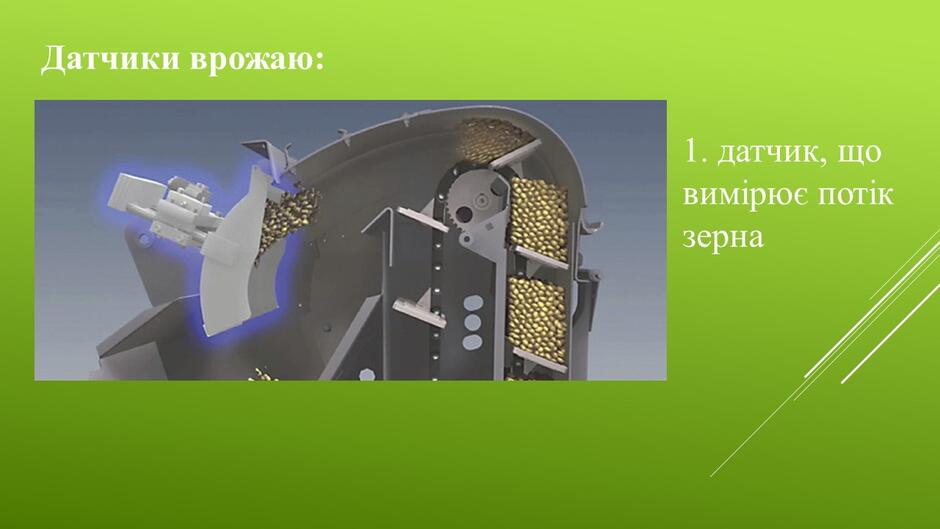

- датчик, що вимірює потік зерна;

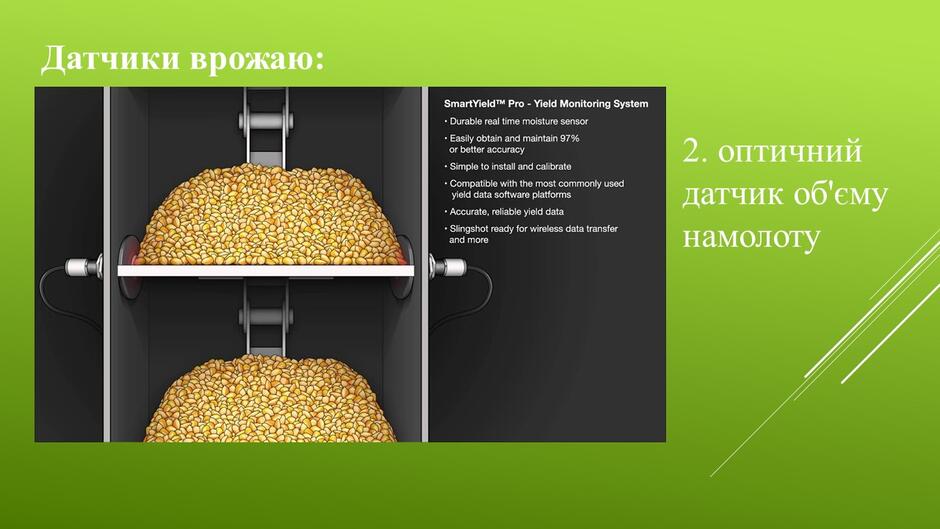

- оптичний датчик об'єму намолоту;

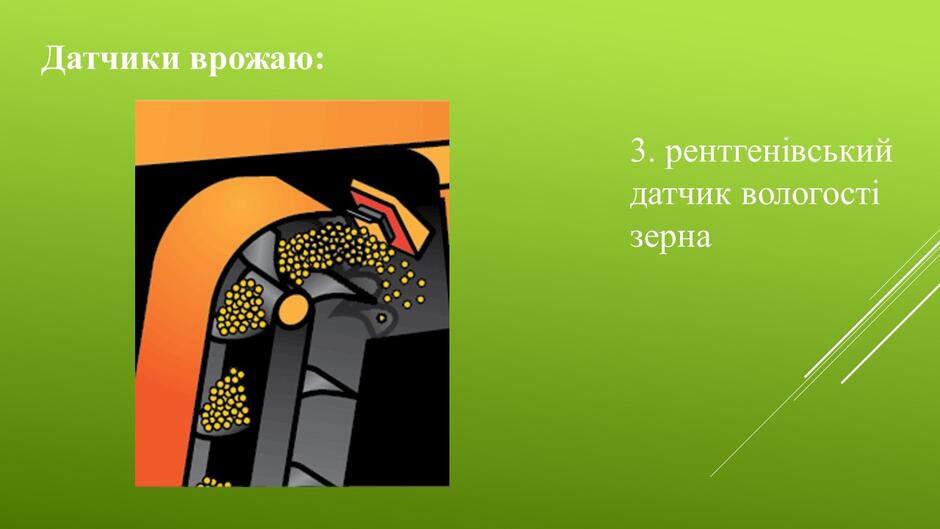

- рентгенівський датчик вологості зерна.

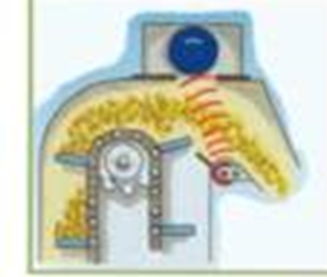

При розвантаженні зерна кожна лопатка елеватора із зерном перекриває світловий промінь. Знаючи площу лопатки та висоту зерна на лопатці, отримаємо його об'єм і, врахувавши вологість, визначимо масу. Для визначення вологості використовується датчик вологості. Такий тип датчиків використовують на зернозбиральних ком байнах Claas (має назву Quantimeter).

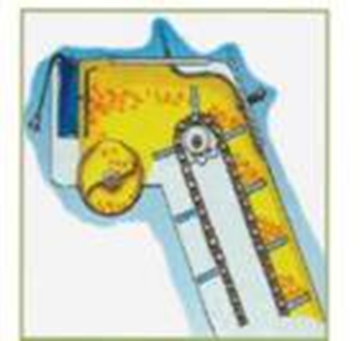

Електрометричний датчик використовують у системі підрахунку врожайності у зернозбиральних комбайнах Massey Fergusson (має назву Yield Sensor II). Він являє собою пластину, в якій сила зіткнення зерна з нею інтерпретується як маса. Датчик Yield Sensor II також може встановлюватися на машини інших виробників.

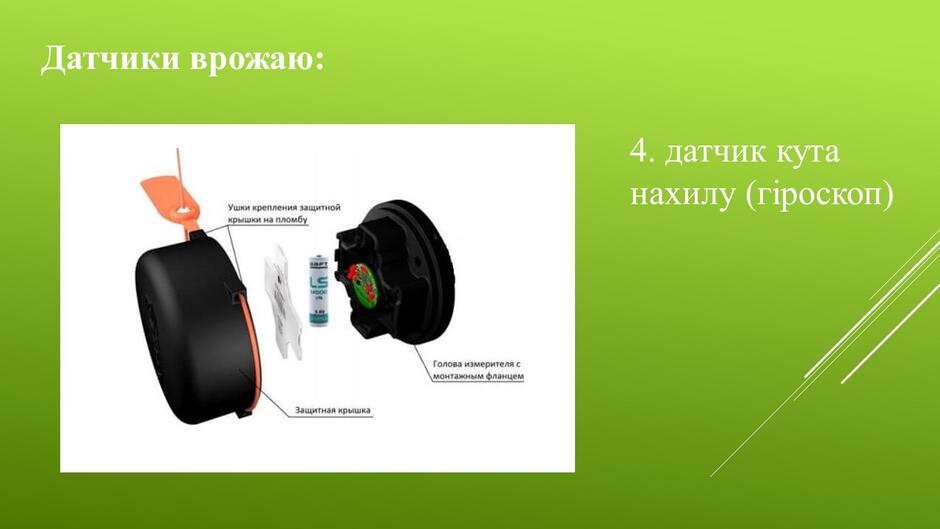

Деякий вплив на точність вимірювань має зміна кута нахилу комбайна. Тому до складу систем картування врожайності обов'язково повинен бути включений датчик кута нахилу (гіроскоп).

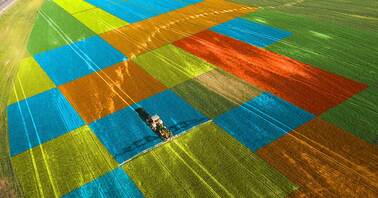

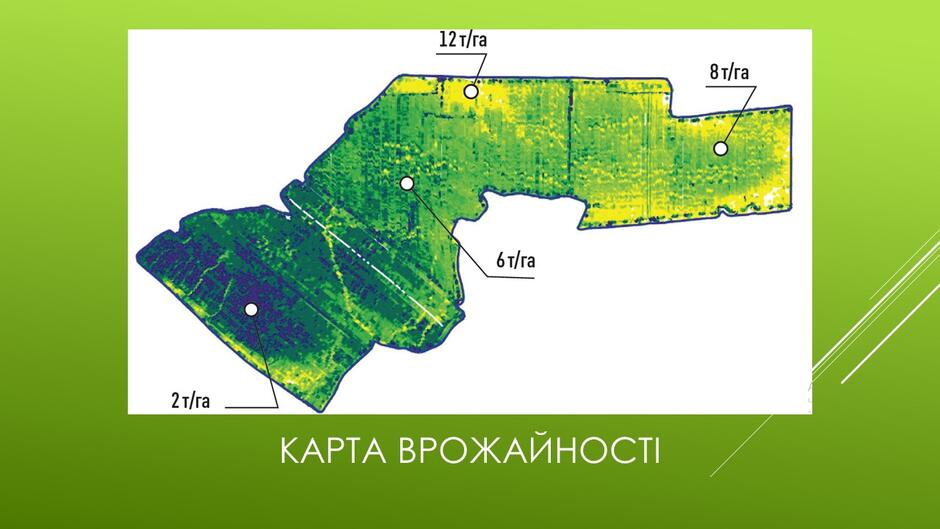

Карта врожайності - це різнокольорова карта, на якій кожен колір відповідає певному діапазону врожайності. Зелений – висока врожайність, жовтий - середня, червоний — низька. Принцип картування врожайності у переважної більшості сучасних комбайнів такий: під час жнив за допомогою спеціальних пристроїв (сенсорів, датчиків, бортового комп'ютера) фіксують кількість зібраного врожаю на визначеній ділянці. Просторові координати комбайна в кожен момент часу надходять від GPS-приймача.

Диференційоване внесення добрив — що це?

Диференційоване внесення добрив, або ж ДВД, це система, що забезпечує зміну доз добрив залежно від складу ґрунту, потреб кожної зони поля та планованої врожайності.

При традиційному землеробстві розподіл поживних речовин в межах поля відбувається нерівномірно, внаслідок чого на полі з’являються «залисини»: ділянки зі слабкими або зрідженими сходами. Звичайно, це негативно позначається на врожайності, причому різниця в урожайності на окремих ділянках поля може досягати 500%-600%.

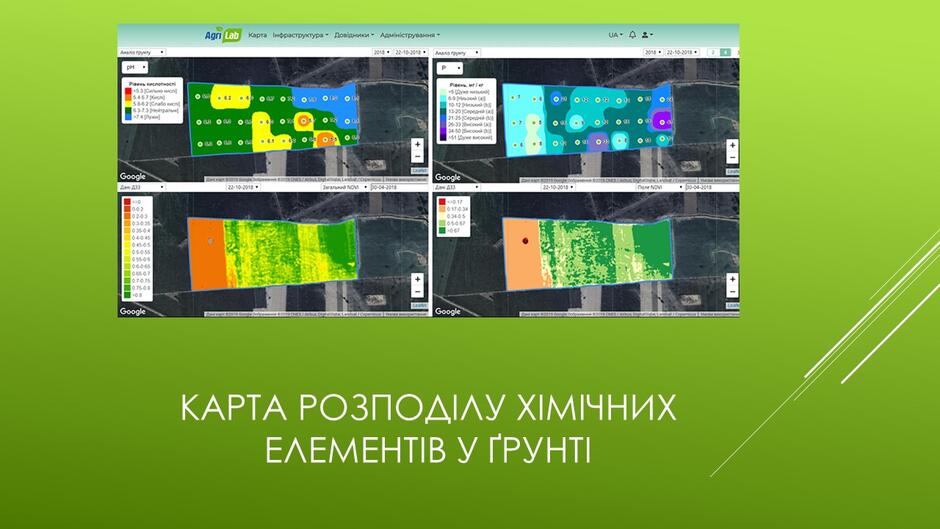

Саме тут стане у нагоді ДВД, при якому потрібна кількість добрив для кожної ділянки визначається шляхом лабораторних аналізів проб ґрунту та складання карти полів. Ці карти визначають задачі для задіяної в польових роботах техніки. При цьому використовують супутникову навігацію та спеціалізовані програми для дистанційного керування технікою. Така методика дозволяє отримати максимальну врожайність та скоротити об’єми добрив, що вносяться.

Яка основна мета впровадження точного землеробства? Зрозуміло – економія ресурсів: насіння, добрив, хімікатів, палива і т.д. Досягається це за рахунок використання спеціалізованих методик внесення.

Також заощаджуються кошти завдяки зниженню витрат на придбання і ремонт техніки за рахунок її більш раціонального використання.

Нові технології процесу обробітку грунту, такі як картування врожайності, паралельне водіння і ін. знижують час і трудомісткість процесу.

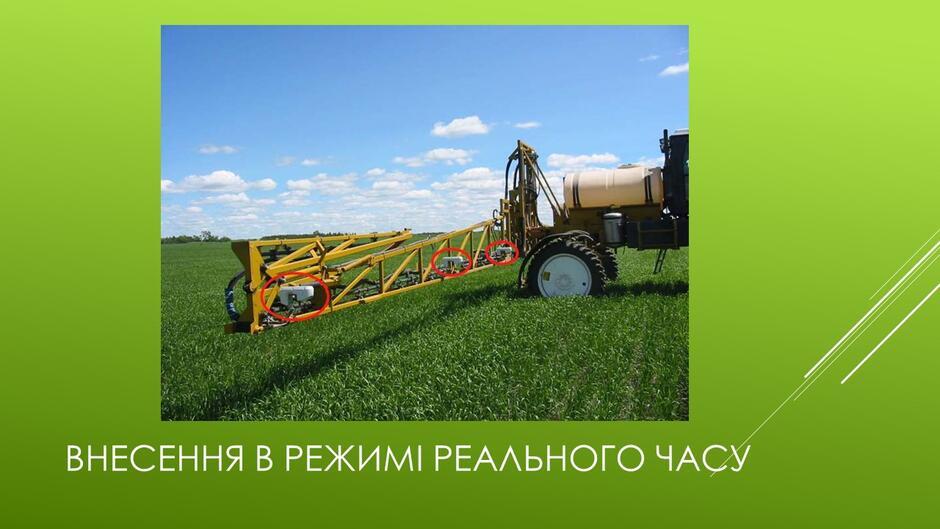

Диференційоване внесення добрив – один з найважливіших елементів точного землеробства. Воно передбачає, що добрива вносяться вибірково, там, де необхідність в тих чи інших добривах особливо актуальна. Причому застосовується два основних способи: внесення в режимі реального часу і внесення з попередньо підготовленої картою поля.

Етапи диференційованого внесення добрив:

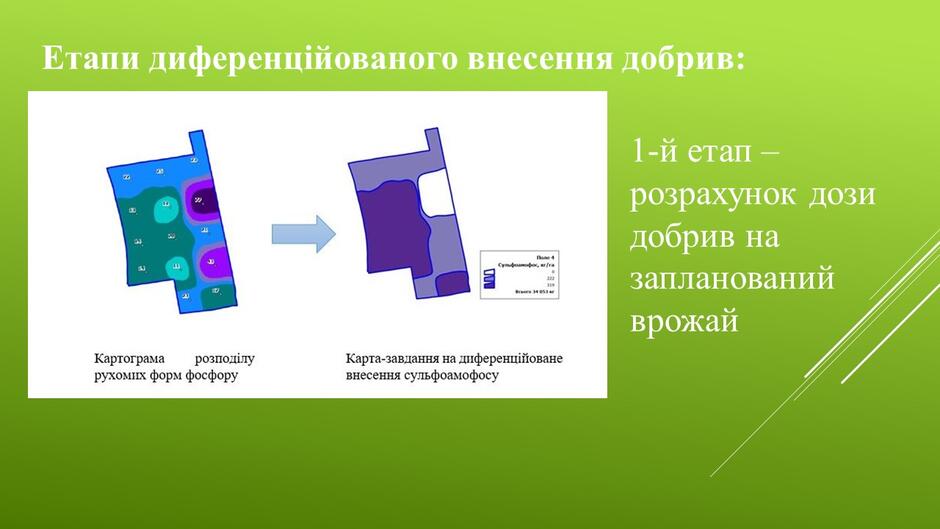

1-й етап – розрахунок дози добрив на запланований врожай. З огляду на рекомендації агрохіміків з ефективного використання добрив проводиться розрахунок норми діючої речовини на гектар.

Розраховані значення норм внесення добрив формують в програмі SMS-Advanced карту-завдання на внесення добрив, що складається з елементарних ділянок, колір яких відповідає заданій нормі внесення добрив у фізичній вазі. Кожен з елементарних ділянок має однаковий розмір (виходячи з ширини захоплення розкидачів) і свою географічну прив’язку.

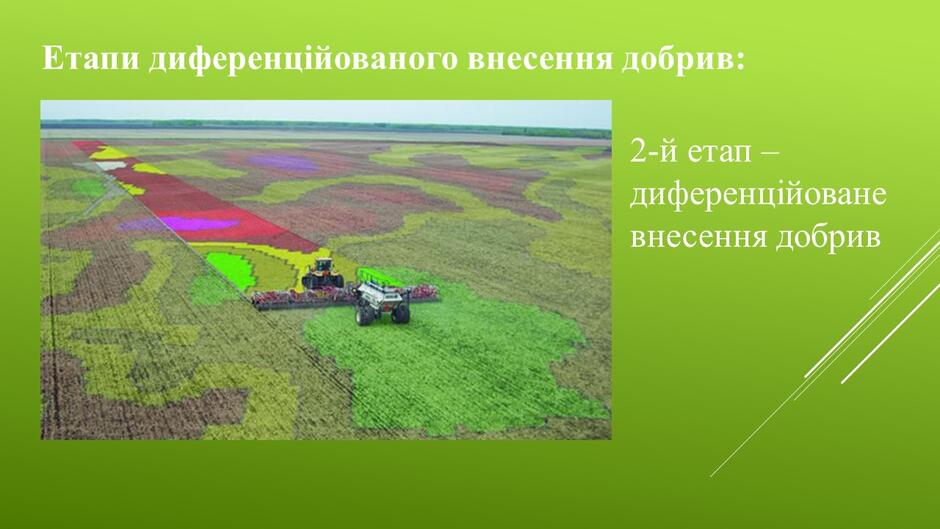

2-й етап – диференційоване внесення добрив. Карта-завдання завантажується в бортовий комп’ютер трактора. Під час руху трактора по полю при внесенні добрив бортовий комп’ютер, використовуючи дані позиціонування з високоточного GPS-приймача, зчитує інформацію з карти-завдання і керує положенням дозуючих заслінок, збільшуючи або зменшуючи подачу добрив.

Застосування диференціального внесення способом дозволяє раціонально використовувати дорогі мінеральні добрива, що в порівнянні з традиційним фоновим методом економить значні кошти.

Система диференційованого внесення добрив - Green Seeker

GreenSeeker RT200- це кращий метод керування внесенням азоту. Наша технологія дозволяє Вам застосувати необхідну кількість в потрібному місці, в певний період в реальному часі. Збільшення розміру прибутку до 70%.

GreenSeeker RT200 дозволяє керувати при русі боковою/верхньою зоною внесення азоту. Система "спілкується" з рослинами (а не з грунтом) … ефективно їх підживлюючи. Вона перевіряє кількість азоту, доступного в грунті за сезон, потім розраховує кількість азоту для внесення обприскувачем чи розкидачем. Це допомагає виключити дороге надмірне внесення. З допомогою RT200 Ви можете підвищити врожайність, зменшити затрати на азот та збільшити прибутки!

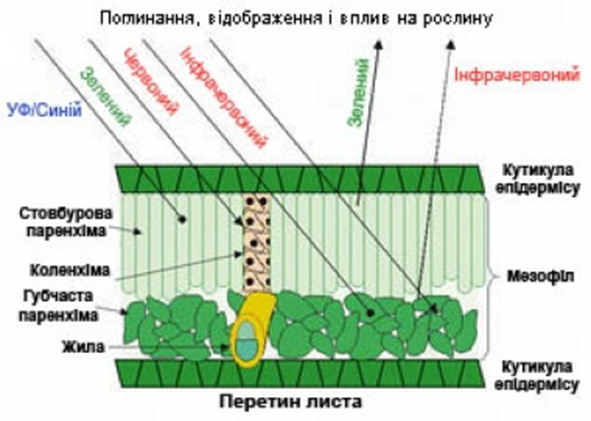

GreenSeeker RT200 – це інтегрована оптично-сенсорна система внесення, яка в реальному часі визначає стан культури і, на основі цього, диференційовано вносить необхідну кількість азоту. Вона прогнозує потенціал урожайності культури, використовуючи стандартизований індекс відмінності рослинного покриву (NDVI). Рекомендація із застосування азоту основана на сезонному потенціалі врожайності і реакції культури на додатковий азот.

Численні дані NDVI усереднюються в кожній зоні. Складається рекомендація із внесення. Контролер корегує норму внесення для кожної наступної зони. RT200 сумісний з більшістю контролерів змінної норми внесення і систем доставки. Сенсори можуть монтуватись на штангах різної конфігурації, на більшості обприскувачів/розкидачів. З допомогою RT200 можна вносити добрива UAN, UREA і NH3. Налаштовується швидко і легко.

Система GreenSeeker RT200 комплектується сучасним польовим комп'ютером Trimble FMX якийпідтримує всі доступні продукти Trimble для аграрного сектора. Встановлюючи систему GreenSeeker RT200 одночасно Ви отримуєте систему паралельного керування, яка може бути налаштована на три режими точності управління VBS, HP / XP, RTK.

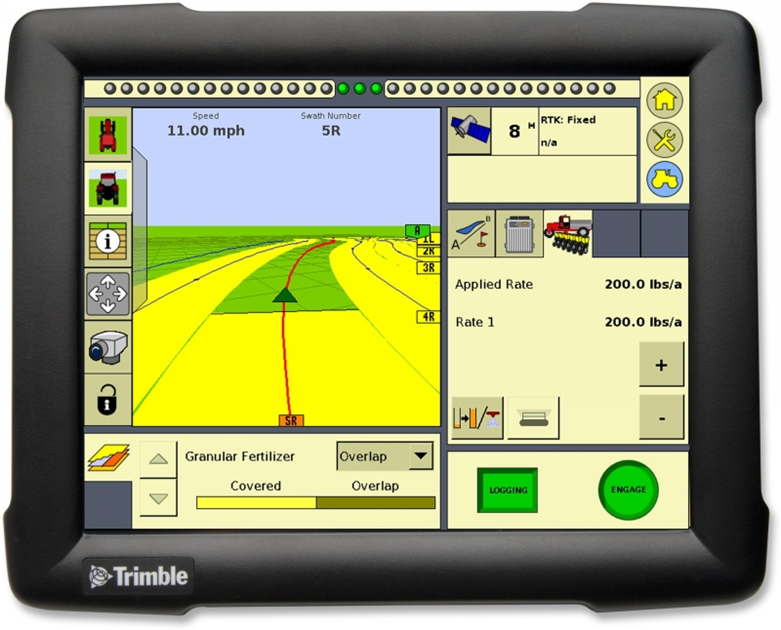

Trimble FMX - це:

1) Високоякісний волого-пилозахищений польовий комп'ютер з сенсорним екраном високої якості і інтуїтивно зрозумілим інтерфейсом.

2) Багатофункціональний прилад до якого може бути підключений автопілот або підрулюючийпристрій EZ-Steеr, EZ-Pilot.

3) За допомогою GreenSeeker RT200 Ви зможете вносити заплановану норму добрив по GPS-координатах.

4) До комп'ютера можна підключати датчики врожайності, накопичувати та обробляти дані про врожай, кількості обробленої площі, внесених добривах. Картувати біомасу і карту розподілу азоту на поле.

Технологія GreenSeeker RT200 подібна до програм керування зонами внесення з допомогою супутникових та аерофотозйомок. Однакова роздільна здатність, але в режимі реального часу, вночі і вдень; в тумані і високій хмарності. І найважливіше, немає потреби в застосуванні карт та рекомендаціях агронома.

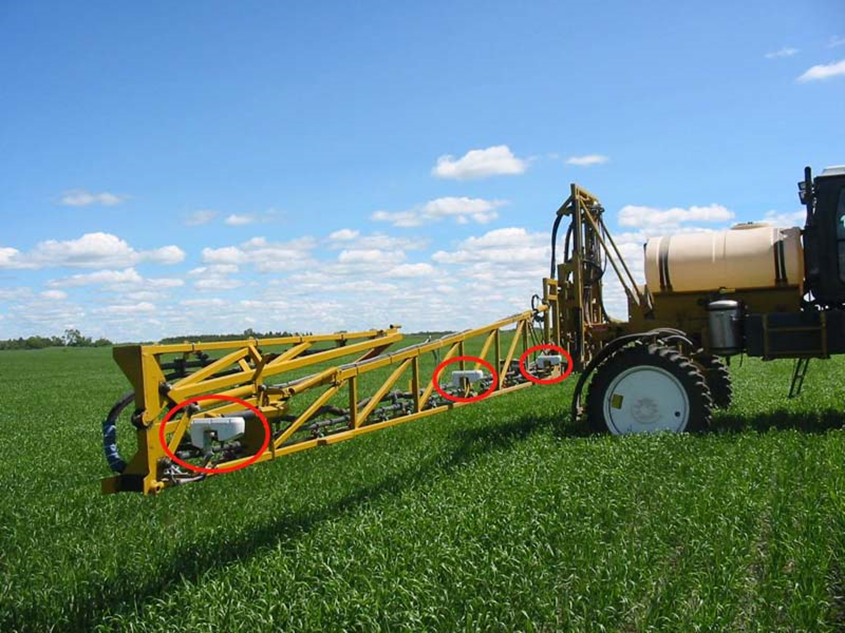

Радимо використовувати GreenSeeker RT200 для обприскувача в комплектації з 6-ти датчиків.

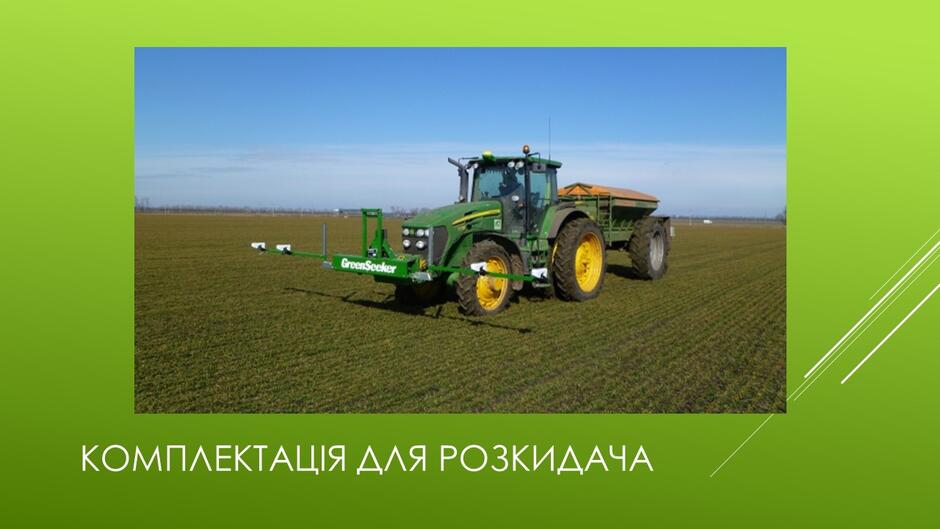

У комплектації GreenSeeker RT200 для розкидача рекомендується використання 4-х датчиків.

Система диференційованого внесення добрив GreenSeeker монтується на трактор або самохіднутехніку вітчизняного або зарубіжного виробництва обладнану електронним контролеромуправлінням внесення.

GreenSeeker RT200 дозволяє керувати в русі боковою/верхньою зоною внесення азоту, таким чином:

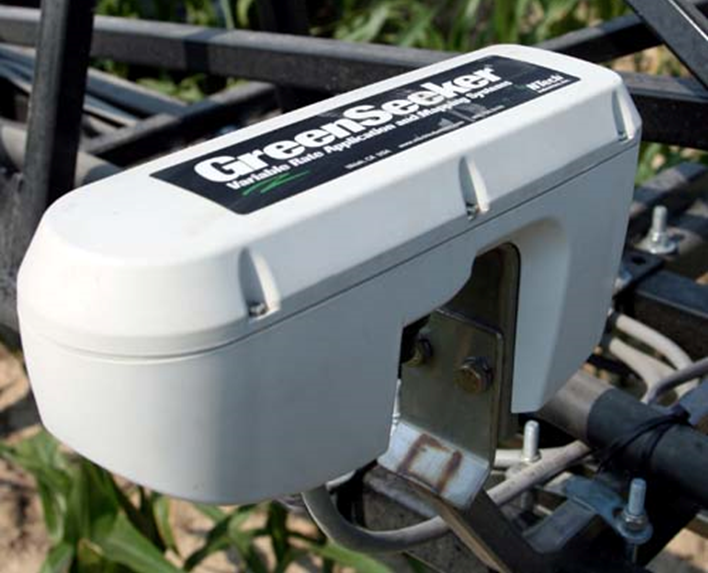

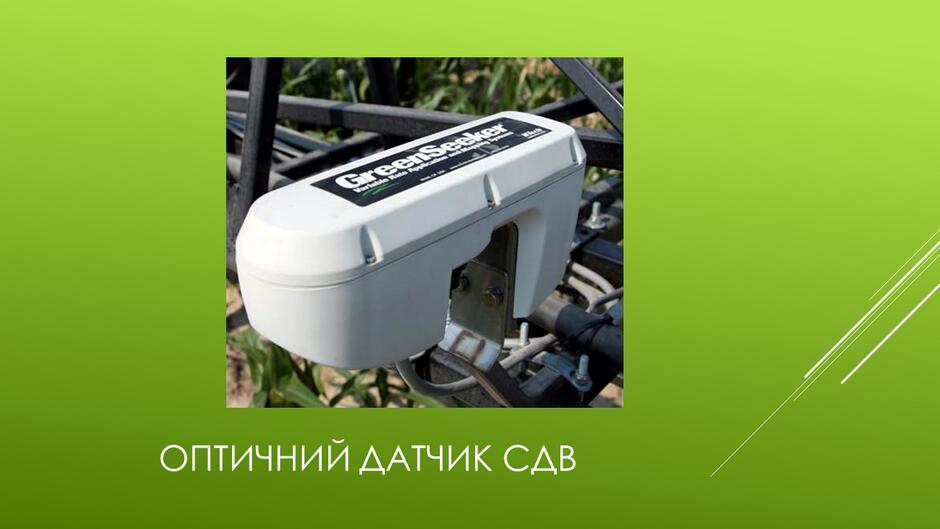

-Сенсор сканує рослину з допомогою променів СВД (світло випромінюючого діоду).

-Оптично розпізнає стан культури, використовуючи вегетативний індекс.

-Передбачає потенціал врожайності.

-Призначає оптимальну норму внесення азоту для певної зони.

-Надає змінну норму внесення.

-Розмір зони 0,1 – 0,2 гектара (в залежності від швидкості контролера).

-Використовує існуючі контролери і системи доставки.

GreenSeeker RT200 дозволяє вносити добрива на наступні культури:

- Озима пшениця

- Яра пшениця

- Ячмінь
- Тритікале
- Ріпак
- Кукурудза
- Соняшник
- Цукровий буряк
- Картопля

- Бавовна

GreenSeeker RT200 зчитує численні дані NDVI, усереднені в кожній зоні. Вираховується норма і відправляється контролеру норми внесення. Контролер корегує норму для кожної наступної зони.

Результат:

-Максимізовані доходи!

-Збільшення середнього доходу до 70%. Підвищує врожайність культури, зменшуючи надлишкове внесення добрив.

-Економічний – короткий строк окупності.

-В режимі реального часу, «на ходу» диференційована норма внесення. Передова технологія, яка працює на Вас, застосовуючи регулятор росту рослин в потрібних нормах.

-Немає потреби використання карт.

-Внесення Вдень і Вночі.

-Можливість картографіювання (як доповнення NDVI).

-Екологічний.

-Легке встановлення/ просте керування.

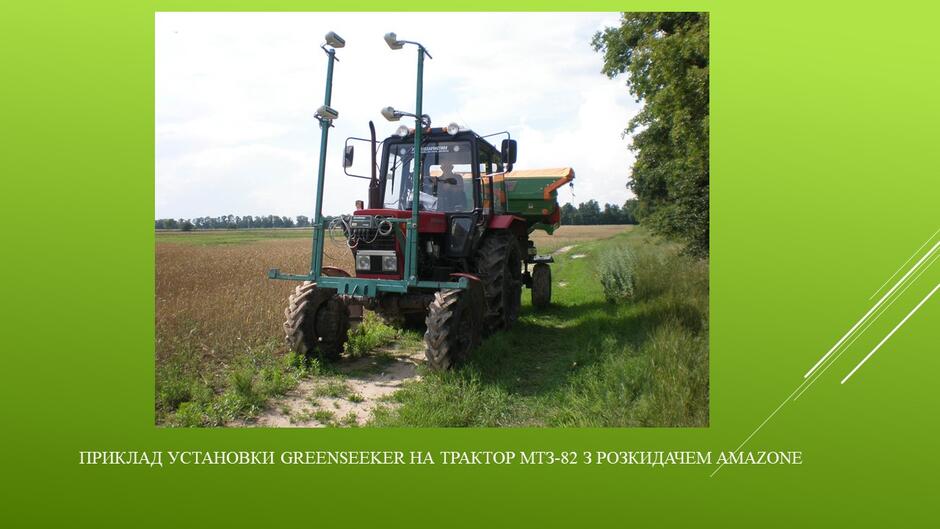

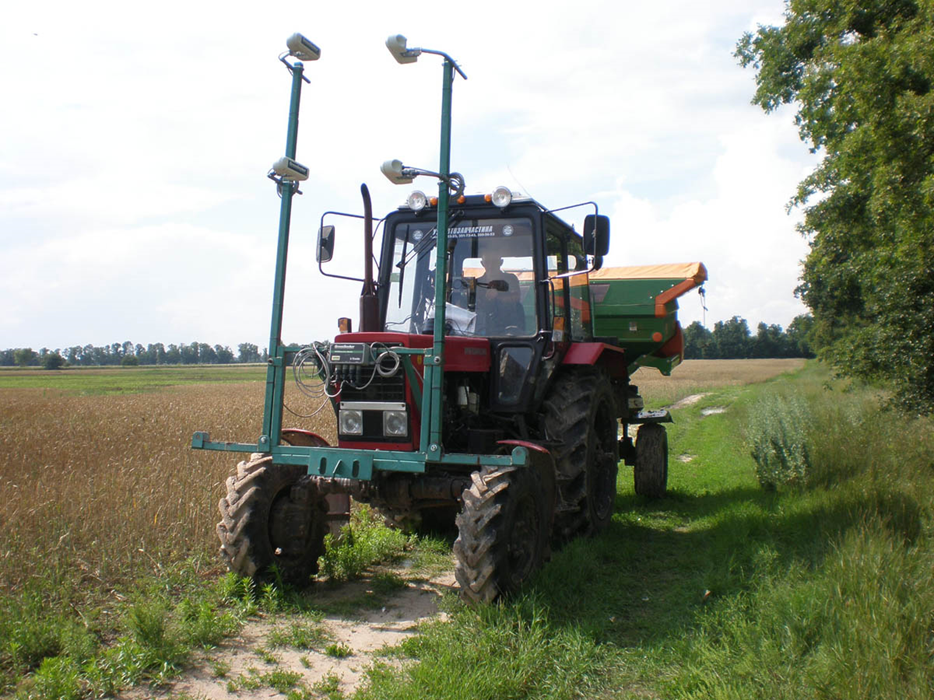

Приклад установки GreenSeeker на трактор МТЗ-82 з розкидачем Amazone

Презентація до уроку:
