Аналіз ураження людини при виконанні робіт в електроустановках напругою вище 1000 В. Захист споруд і будівель від блискавки. Правила поведінки під час грози

Аналіз ураження людини при виконанні робіт в електроустановках напругою вище 1000 В.

При напругах вище 1000 В за технічними вимогами мережі з напругою до 35 кВ включно мають ізольовану нейтраль, а вище 35 кВ – заземлену. Оскільки такі мережі, крім високої напруги, як правило, мають ще і велику ємність проводів відносно землі, для людини є однаково небезпечним дотикання до проводу мережі як з ізольованою, так і з заземленою нейтраллю. Тому режим нейтралі мережі напругою вище 1000 В за умовами безпеки не вибирається.

Захист споруд і будівель від блискавки

Захист будівель і споруд від прямих ударів блискавки здійснюється за допомогою громовідводів. Громовідвід складається з трьох частин: блискавкоприймальника, що безпосередньо сприймає на себе удар блискавки; заземлювача, через який струм потрапляє в землю, і струмовідвода, що з'єднує блискавкоприймальник із заземлювачем.

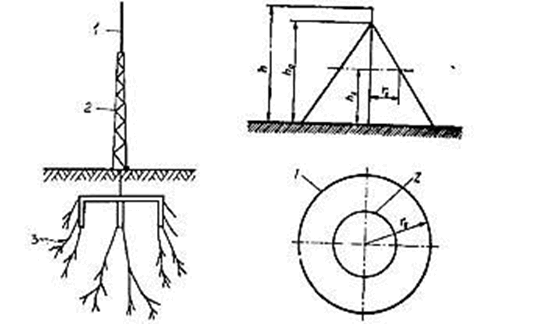

Рис.1 – Стрижневий блискавко-відвід: 1 – блискавкоприймач; 2 – опора блискавкоприймача; 3 – заземлю-вальний пристрій; 4 – шлях розтікання струму

Захисна дія громовідводу заснована на властивості блискавки вражати найвищі та добре заземлені металеві споруди. Влаштовуються громовідводи над спорудами, вони сприймають розряди блискавки на себе. Громовідвід утворює зону захисту - простір, всередині якого не виникають блискавки.

Згідно з протипожежними нормами і правилами будинки, споруди обладнуються системами блискавкозахисту. Відсутність їх сприяє виникненню пожеж.

Блискавкозахист – це комплекс захисних заходів від розрядів атмосферної статичної електрики, який забезпечує захист людей, зберігає споруди, будинки, матеріали від згорання, вибухів.

Правила поведінки під час грози.

Гроза може застати людину на виробництві, вдома, в лісі, в полі, тому необхідно знати правила поведінки під час грози.

На виробництві всі будинки, споруди, лінії електропередач, радіо, зв'язку оснащені пристроями блискавкозахисту. Тому працюючим не потрібно застосовувати будь-які спеціальні засоби блискавкозахисту, а необхідно вжити застережливих заходів: вимкнути непотрібне освітлення, радіомовлення тощо.

Території вулиць, тротуарів, скверів, як правило, захищені громовідводами. Вони розташовуються на трубах котелень, стовпах електропередач, вишках тощо.

Якщо ви під час грози перебуваєте на вулиці, не шукайте укриття поблизу металевих опор, стовпів електропередач, на яких є громовідводи, під високими деревами тощо.

У селищах, містах на всіх високих спорудах ставляться громовідводи. Тому, якщо ви під час грози знаходитесь вдома, слід вжити тільки застережливих заходів: вимкнути освітлення, радіоприлади, позачиняти кватирки і двері, щоб не було протягу.

Якщо під час грози ви перебуваєте в лісі, то пам'ятайте, що не можна шукати укриття під високими деревами, на пагорбах, поблизу ліній радіо- та електропередач.

Під час грози в полі треба шукати сховище у низинній місцевості, не можна наближатися до поодиноких дерев, стовпів, техніки, що стоїть окремо.

Дайте відповіді на питання

1. Які особливості ураження людини при виконанні робіт в електро-установках напругою вище 1000 В?

2. Основні методи захисту від блискавки?

3. Як запобігти потраплянню блискавки в будівлю?
