Завдання на ККР складається з двох теоретичних питань й одного практичного - розв'язання задачі. Варіант вибираєте відповідно до номеру в навчальному журналі.
1
З таблиці відповідно варіанту оберіть теоретичні питання
№ варіанту | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
№ питання | 1, 31 | 2, 32 | 3, 33 | 4, 34 | 5, 35 | 6, 36 | 7, 37 | 8, 38 | 9, 39 | 10, 40 | 11, 41 | 12, 42 | 13, 43 | 14, 44 | 15, 45 |
№ варіанту | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
№ питання | 16, 46 | 17, 47 | 18, 48 | 19, 49 | 20, 50 | 21, 51 | 22, 52 | 23, 53 | 24, 54 | 25, 55 | 26, 56 | 27, 57 | 28, 58 | 29, 59 | 30, 60 |
В чому полягає актуальність проблеми з електробезпеки
Що таке електричний струм і як його класифікують
Законодавча та нормативно-правова база України з електробезпеки
Класифікація електроустановок
Кваліфікаційні групи персоналу з електробезпеки
Класифікація виробничих приміщень за ступенем ураження людини електричним струмом
Типи мереж
Організаційні заходи охорони праці при виконанні робіт в електроустановках
Навчання з охорони праці працівників в електроустановках
Інструктажі з охорони праці при виконанні робіт в електроустановках
Класифікація та види електричних травм
Які порогові значення струму виділяються
Фактори, що впливають на тяжкість ураження електричним струмом
Звільнення потерпілого з під дії електричного струму
Як надається перша (долікарська) допомога потерпілому при ураженні електричним струмом?
Основні прийоми відновлення дихання та серцевої діяльності.
Ознаки ефективності реанімаційних заходів
Допомога при вторинних пошкодженнях
Аналіз ступеня ураження людини в трифазних електричних мережах напругою до 1000 В з ізольованою та глухозаземленою нейтраллю
Розтікання струму при замиканні на землю.
Напруга кроку
Напруга дотику
Аналіз ступеня ураження людини напругою кроку та напругою дотику
Аналіз ураження людини при виконанні робіт в електроустановках напругою вище 1000 В
Захист споруд і будівель від блискавки.
Правила поведінки під час грози
Що таке електрозахисні засоби та їх класифікація
Назвіть колективні засоби захисту в електроустановках
Назвіть індивідуальні засоби захисту в електроустановках
Правила безпечної експлуатації електроустановок споживачів
Правила технічної експлуатації електроустановок споживачів
Випробування електротехнічних засобів захисту.
Організаційні заходи для безпечного виконання робіт
Технічні заходи для безпечного виконання робіт
Допуск до роботи з електрикою
Ізоляція струмопровідних частин
Попереджувальна сигналізація, знаки, приписи
Мала напруга
Електричний розподіл мереж
Вирівнювання потенціалів
Забезпечення недосяжності неізольованих струмовідних частин
Захисне заземлення. Принцип дії, конструкційні вимоги
Захисне занулення. Принцип дії, конструкційні вимоги
Захисне вимикання. Принцип дії, конструкційні вимоги
Правила експлуатації електрозахисних засобів
Контроль стану та випробування електрозахисних засобів
Оперативне обслуговування.
Проведення профілактичних робіт щодо запобігання аваріям в електроустановках
Опосвідчення стану безпеки електроустановок
Виконання робіт в електроустановках зі зняттям напруги.
Виконання робіт в електроустановках без зняття напруги на струмопровідних частинах та поблизу них.
Виконання робіт в електроустановках без зняття напруги на безпечній відстані від струмовідних частин.
Компенсація струмів замикання на землю
Що таке експертиза електроустановок
Що таке електроблокування.
Який захист від статичної електрики?
В чому полягає небезпека електричної дуги для організму людини?
Порядок підготовки робочого місця.
Порядок видачі та оформлення наряду
Від чого залежить допустимий і фактичний опір розтікання струму заземлюючого пристрою
Задача
Визначити напругу дотику і силу струму, що проходить через тіло людини, яка торкнулася корпусу електроустановки при пробої ізоляції:
корпус електроустановки не заземлений;
корпус електроустановки заземлений.
Мережа живлення - трифазна з ізольованою нейтраллю. Вихідні дані наведені в таблиці.
Параметр | Варіант | |||||||||
1 11 21 | 2 12 22 | 3 13 23 | 4 14 24 | 5 15 25 | 6 16 26 | 7 17 27 | 8 18 28 | 9 19 29 | 10 20 30 | |
Опір ізоляції між фазним дротом і землею Z»Хс, кОм | 5,0 | 6,0 | 7,0 | 8,5 | 4,0 | 7,6 | 4,5 | 6,2 | 4,8 | 9,1 |
Повний опір електричного кола людини Rch= Rh, кОм | 1,0 | 0,9 | 1,3 | 1,2 | 1,1 | 0,75 | 1,5 | 1,4 | 1,35 | 1,55 |
Напруга мережі живлення UЛ, В | 220 | 380 | 380 | 380 | 380 | 220 | 380 | 220 | 380 | 220 |
Опір заземлюючого пристрою Rз.п., Ом | 9 | 8 | 7 | 6 | 7,5 | 8,5 | 4 | 5 | 8,5 | 3 |
Коефіцієнт напруги дотику, a1 | 0,5 | 0,9 | 1,0 | 0,8 | 0,6 | 0,8 | 0,7 | 0,4 | 0,3 | 0,85 |

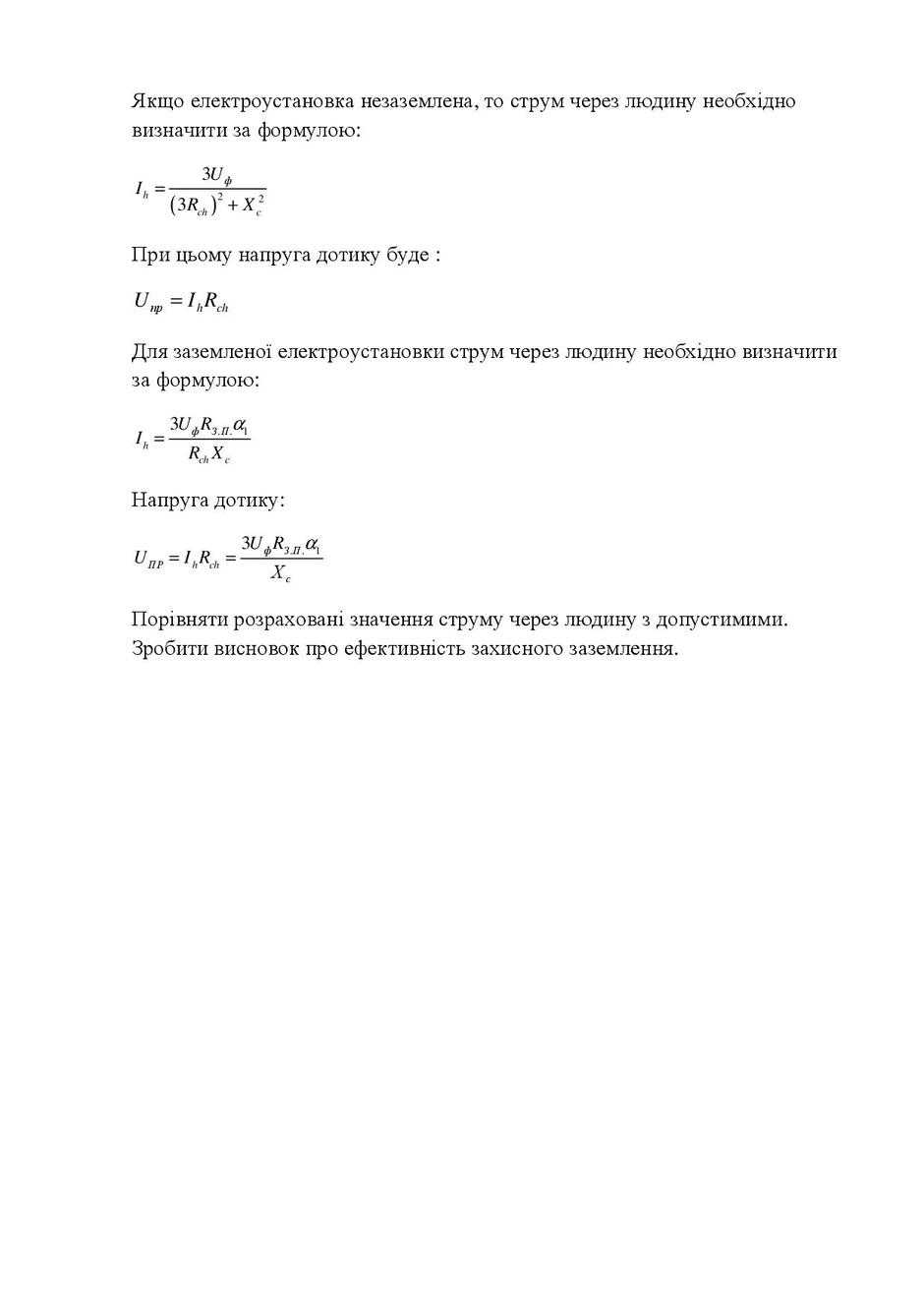

Вказівки щодо розв'язання задачі
2
Дайте відповіді на теоретичні питання
.png)
3
Завантажте фото розв'язання задачі
.png)
Опис, який учні побачать після проходження уроку
З ККР ви можете отримати максимальний бал - 15, кожне питання оцінюється в 5 балів.
