3. Підставка під горнятко

ІІ. Конструкторський етап.

Ваше завдання: створити ескіз обраного вами майбутнього виробу

Наприклад:

2.1. Створення графічної композиції виробу

Клаузура виробу

2.2. Опис зовнішнього вигляду й конструкції проектної моделі

Є велика кількість конструкцій виробів. Проте деякі найбільш розповсюджені варіанти конструктивних рішень можуть бути виділені як типові. У конструкціях використовуються однакові за призначенням елементи, види їх з’єднання. Конструкція моєї підставки під гарячий посуд мало чим вирізняється за формою і будовою.

Вона призначена для розміщення гарячого посуду на кухонних меблях, щоб не пошкодити поверхні скатертей та меблів, для створення домашнього затишку на кухні, має слугувати прикрасою інтер’єру кухні, бути використана як сувенір, може бути використана як подарунок. Вона займає мало місця і достатньо легка. Виготовлена у формі квітки з фанери завтовшки 10 мм. Габаритні розміри виробу: висота підставки 20 мм.; діаметр кола 250 мм. Оздоблена фарбою та покрита прозорим лаком.

2.3. Розробка конструкторсько-технологічної документації

Виріб складається з 10 частин ( два кільця та вісім пелюсток), з’єднаних між собою за допомогою заклепок. Приблизний час виготовлення 8 уроків. Всі деталі виробу повинні бути ретельно зашліфовані. Проте він має всього 3 деталі:

Деталь № 1 нижня частина підставки (кільце зовнішній діаметр 70 мм, внутрішній- 55 мм)

Деталь № 2 нижня частина підставки (кільце зовнішній діаметр 220 мм, внутрішній діаметр 205 мм)

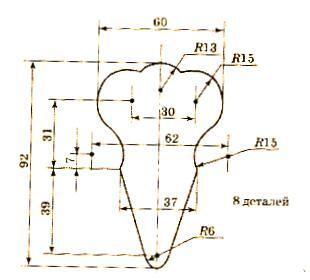

Деталь № 3 верхня частина підставки 8 штук (креслення для виготовлення пелюстки).

6

Деталь № 1

Деталь № 2

7

Деталь № 3 (8 штук)

2.4. Підбір матеріалів, інструментів та обладнання для роботи

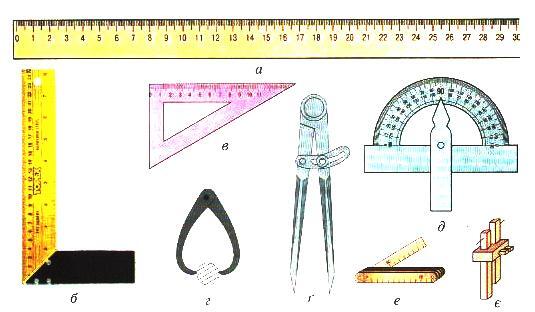

Контрольно-вимірювальні

Лінійка, кутник, косинець, кронциркуль, циркуль, транспортир, складаний метр, рейсмус

8

Фанера

Шліфувальний брусок Колодка з механічним кріпленням

шліфувальної шкурки

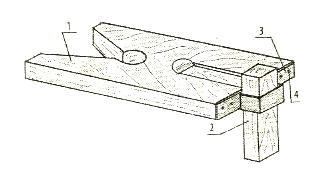

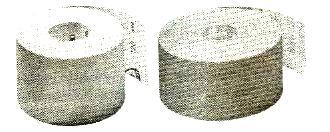

Шліфувальні шкурки Столик для випилювання

Ручний лобзик Пилочки для ручного лобзика

9

Коловорот Набір свердел

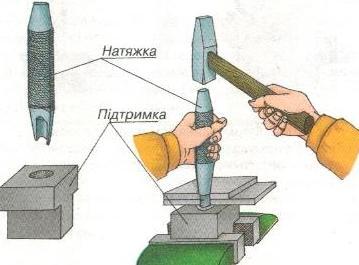

Заклепки Молоток та лещата

Пензлики Акрилові художні фарби

10

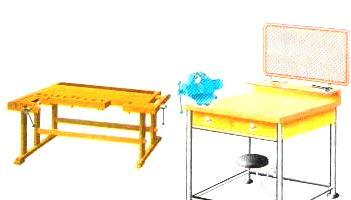

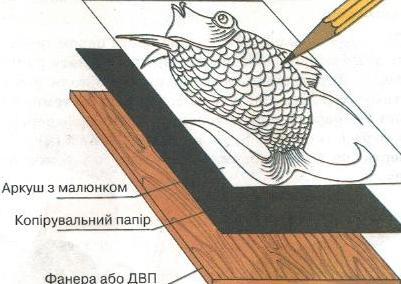

Верстаки:столярний, слюсарний Копіювальний папір, шаблон

Додай світлину виконаного тобою завдання
