Змінний електричний струм. Самостійна робота

Діюче значення змінної напруги порівняно з амплітудним значенням є:

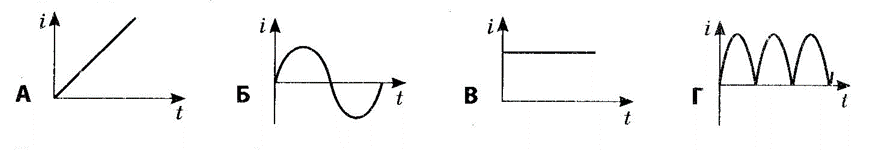

Дротяна прямокутна рамка обертається з постійною швидкістю в однорідному магнітному полі. Який графік відповідає залежності сили струму, що виникає в рамці, від часу?

Амплітудне значення змінного струму порівняно з діючим значенням є:

Дротяна рамка перебуває в однорідному магнітному полі(див. рисунок). Як рухається рамка, якщо в ній утворюється змінні ЕРС індукції?

Укажіть складові частини генератора.

Установіть відповідність між фізичними величинами та математичними виразами.

На рисунку наведено графік залежності ЕРС індукції, яка виникає в дротяній рамці, що рівномірно обертається в однорідному магнітному полі. Знайдіть ЕРС індукції через час t = T/12, де T - період коливань.

Рамка площею 400 см² має 75 витків і обертається в однорідному магнітному полі з індукцією 15 мТл. У початковий момент площина рамки перпендикулярна до ліній магнітної індукції, а амплітудне значення ЕРС 3,6 В. Знайдіть циклічну частоту обертання рамки. Відповідь надати у рад/с.

Рамка, що складається зі 100 витків дроту та обмежує поверхню площею 600см², рівномірно обертається в однорідному магнітному полі з індукцією 20 мТл. Яким є амплітудне значення ЕРС індукції в рамці, якщо її кутова швидкість 62,8 рад/с, а вісь обертання перпендикулярна до ліній магнітної індукції поля? Відповідь надати у вольтах, округливши до цілої частини.

Установіть відповідність між діями та їх наслідками.
