Закони постійного струму

На рисунку подано фрагменти шкал вольтметра та амперметра. Визначте ціну поділки кожної шкали.

Порівняйте електричні опори R₁ і R₂ двох провідників: 1 – мідного довжиною l₁ = 50 м і з площею поперечного перерізу S₁ = 3,4 мм²; 2 – алюмінієвого довжиною l₂ = 50 м і з площею поперечного перерізу S₂ = 3,4 мм². Питомий опір міді ρ₁ = 1,7·10^-8 Ом·м; питомий опір алюмінію ρ₁ = 2,8·10^-8 Ом·м.

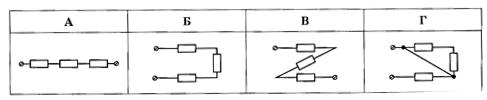

Визначте, яка схема НЕ відповідає послідовному з’єднанню трьох резисторів.

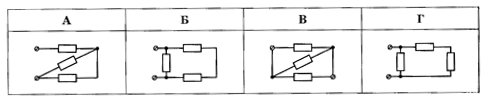

Визначте, яка схема відповідає паралельному з’єднанню трьох резисторів.

Резистори 1 і 2 з’єднані послідовно. Визначте, яке співвідношення може НЕ виконуватися для такої ділянки кола (U – напруга; I – сила струму; R – електричний опір).

Резистори 1 і 2 з’єднані паралельно. Визначте, яке співвідношення може НЕ виконуватися для такої ділянки кола (U – напруга; I – сила струму; R – електричний опір).

Резистори 1, 2 і 3 з’єднані паралельно. Виберіть формулу, за якою можна визначити R ділянки кола.

Коло, схему якого втрачено, складається з чотирьох резисторів опорами R₁, R₂, R₃, R₄. Визначте, яка формула загального опору кола може бути правильною.

Визначте опір ділянки кола (див. рисунок), якщо опір кожного резистора R₁ = 30 Ом.

У ділянці електричного кола (див. рисунок) опори резисторів R₁ = 50 Ом; R₂ = 40 Ом; R₃ = 16 Ом; R₄ = 60 Ом. На рисунку подано положення стрілки амперметра. Визначте показ вольтметра, вважаючи прилади ідеальними.

Усі лампи в електричному колі (див. рисунок) однакові. Залежністю електричного опору лампи розжарення можна знехтувати. Визначте варіант відповіді, у якому номери ламп розташовано за порядком зменшення яскравості світіння.

Електричні нагрівники, на яких зазначено «220 В, 1200 Вт» і «220 В, 1800 Вт», з’єднали послідовно та приєднали до мережі з напругою U = 220 В. Визначте загальну потужність струму в нагрівниках, не враховуючи залежність електричного опору від температури.
