Тест:
Закон Ома для ділянки кола. Самостійна робота
07.03.2023
Вміст тесту:
1
2
3
4
5
6
7
8
9
10
11
1
1 з 20 балів

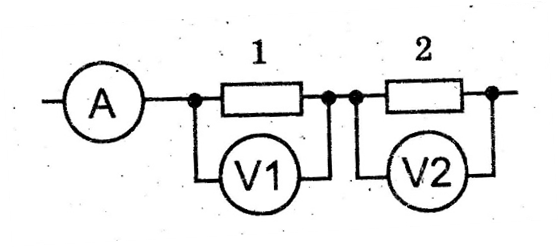

У зображеній на рисунку ділянці кола амперметр показує 0,5 А. Перший вольтметр показує 4 В, а другий вольтметр - 2 В. Укажіть правильне твердження.
2
1 з 20 балів

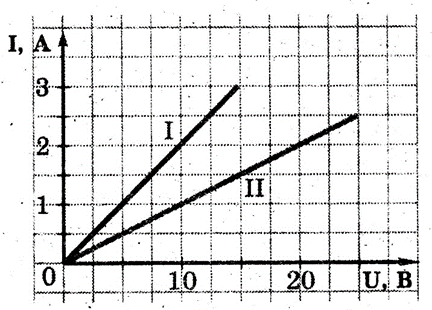

На рисунку наведено графіки залежності сили струму від напруги для двох провідників. Укажіть правильне твердження.
3
1 з 20 балів
На ділянці кола (див. рисунок) амперметр показує 0,6 А, а вольтметр - 3 В. Укажіть правильне твердження.
4
1 з 20 балів

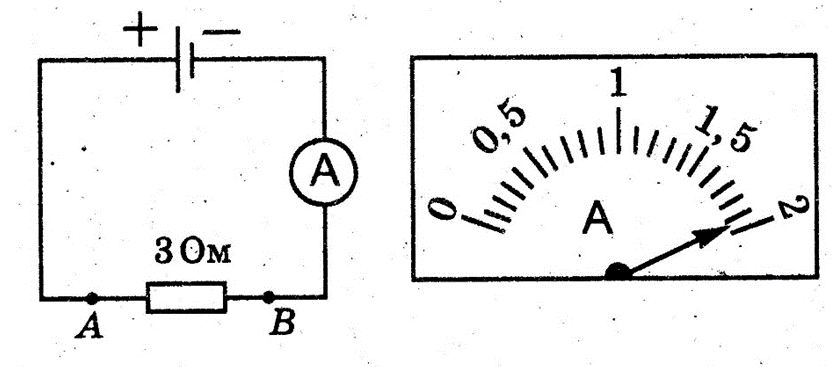

На рисунку наведено схему електричного кола й показання амперметра. Укажіть правильне твердження.
5
4 з 20 балів
Установіть відповідність між фізичною одиницею та її співвідношенням з іншими одиницями.
1
Одиниця сили струму.
А
2
Одиниця напруги.
Б
3
Одиниця опору.
В
4
Одиниця заряду.
Г
Ґ
6
4 з 20 балів
Установіть відповідність між фізичною величиною та формулою для її обчислення.
1
Закон Ома для ділянки кола.
А
2
Напруга на провіднику.
Б
3
Опір провідника.
В
4
Питомий опір провідника.
Г
Ґ
7
1 з 20 балів

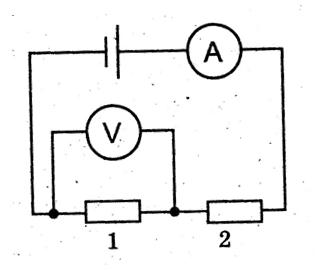

У зображеному на рисунку електричному колі амперметр показує 0,5 А, а вольтметр показує 3 В. Укажіть правильне твердження.
8
1 з 20 балів

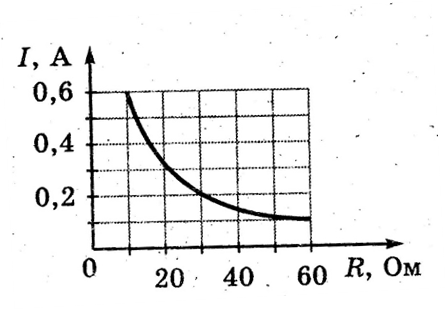

До джерела постійної напруги під'єднали реостат. На рисунку наведено графік залежності сили струму в колі від опору реостата. Укажіть правильне твердження.
9
1 з 20 балів
У зображеній на рисунку ділянці електричного кола амперметр показує 0,6 А. Перший вольтметр показує 3 В, а другий вольтметр - 2,4 В. Укажіть правильне твердження.
10
1 з 20 балів

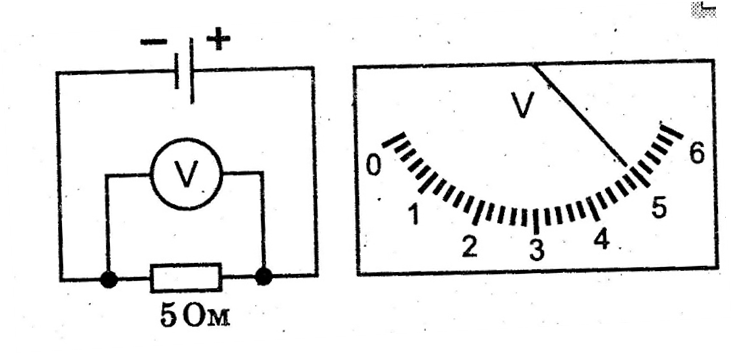

На рисунку наведено схему електричного кола й показання вольтметра. Укажіть правильне твердження.
11
4 з 20 балів
Установіть відповідність між приладом і його призначенням.
1
Амперметр...
А
...прилад, призначений для виявлення електричного заряду.
2
Вольтметр...
Б
...прилад, призначений для вимірювання малих напруг і зарядів.
3
Електроскоп...
В
...прилад, призначений для вимірювання напруги.
4
Електрометр...
Г
...прилад, призначений для вимірювання сили струму.
Ґ
...прилад, призначений для вимірювання опору.
