Особливості топографічної карти
Вивченням невеликої ділянки місцевості з подальшим складанням та уточненням великомасштабних (топографічних) карт і планів займається наука топографія (від давньогрец. топос – місце, графо – пишу), яка є окремим розділом картографії. Топографічними вважаються карти, складені в масштабі від 1:200000 до 1:10000. Ще більший масштаб має план місцевості, а саме 1:5000, 1:2000, 1:1000, 1:500.
За змістом топографічні карти є загальногеографічними. Під час створення карти змістова інформація має відповідати таким вимогам: максимальна повнота зображення, точність положення об’єктів і достовірність стану місцевості на рік створення карти. Склад зображених об’єктів і ступінь їх деталізації залежать від масштабу карти та особливостей зображеної території. Внаслідок постійних змін, що відбуваються на місцевості, зміст топографічних карт періодично оновлюється. Найшвидше застаріває інформація про промислові густозаселені території. Там уточнюють карти кожні 5–7 років. У сільських районах – раз на 8–10 років, ав малоосвоєних гірських, лісових, степових районах – кожні 10–15 років.
Оскільки топографічні карти зображують невеликі території, спотворень на них практично немає. За топографічними картами можна робити вимірювання довжин і площ, оскільки масштаб на всій карті однаковий.
Топографічні карти створюють та оформлюють за єдиними для всіх видавців правилами, що спрощує їх розуміння та використання. У наш час топографічні карти створюють переважно в цифровому вигляді. Їх можна складати на основі багатьох способів: топографічної зйомки місцевості, аерофотозйомки, космічної оптичної та радарної зйомки, повітряного лазерного сканування.
Проекції топографічних карт

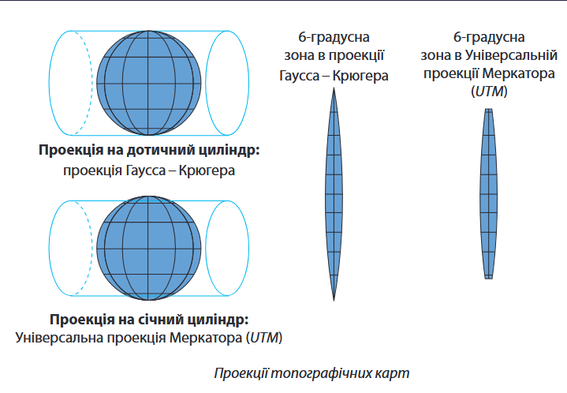

Для складання топографічних карт використовують дві близькі за побудовою поперечні циліндричні рівнокутні проекції, а саме проекцію Гаусса–Крюгера та Універсальну проекцію Меркатора (UTM).
В Україні топографічні карти складаються в єдиній поперечній циліндричній рівнокутній проекції Гаусса–Крюгера. При цьому усю поверхню Землі поділяють по меридіанах на 60 геодезичних зон, по 6° кожна. Середній меридіан у кожній зоні називається осьовим меридіаном. У проекції Гаусса поверхню глобуса вписують у перевернутий на 90° циліндр так, що осьовий меридіан однієї із зон є дотичним до бічної поверхні циліндра. При цьому геодезична зона земної поверхні завширшки у 6° практично не має спотворень. У такий самий спосіб послідовно проектують на бічну поверхню циліндра всі інші зони, одну поруч із іншою. Потім зображення кожної зони поділяють сіткою меридіанів і паралелей на окремі аркуші карти встановленого розміру.
Розграфлення топографічних карт
Літерні та цифрові позначення окремих аркушів у прийнятій міжнародній системі розграфлення називають номенклатурою карти. Наприклад, N-36-41-В-в.
За рішенням Міжнародного географічного конгресу, для створення системи топографічних карт за основу беруть карту світу в масштабі 1:1000000.Вона називається Міжнародною мільйонною картою світу. На ній усю земну кулю умовно поділяють меридіанами на 60 рівних частин – колони по 6°. Їх нумерують арабськими цифрами, починаючи від 180° меридіана із заходу на схід. Таким чином, колони 1–30 лежать у Західній півкулі, 31–60 – у Східній.
Колони поділяють на широтні ряди по 4°. Їх позначають літерами латинської абетки від екватора в бік полюсів від А до Z. Іноді, щоб розрізнити півкулі Землі, для позначення Північної півкулі перед літерою ряду ставлять ще літеру N (від англ. north – північ), Південної – S (від англ. south – південь). Наприклад, NN, або SN.
Внаслідок такого розграфлення земну кулю поділяють на трапеції розміром 6° за довготою та 4° за широтою. Номенклатура аркуша карти 1:1000000 у формі трапеції складається з літери ряду й номера колони. Наприклад, N-36.
Далі кожний аркуш поділяють на 144 рівні частини. Їх нумерують арабськими цифрами. Тому N-36-41 означає: 41-й лист із трапеції N-36. Так одержують аркуші карти масштабу 1:100 000 з розмірами 20’ за широтою та 30’ за довготою.
Потім даний лист поділяють на чотири менші аркуші й позначають великими літерами кирилиці: А, Б, В, Г. Масштаб такого аркушу – 1:50 000. Його номенклатура – N-36-41-В, а розміри – 10’ за широтою та 15’ за довготою.
