Тема 4. Завантажувальні пристрої для штучних заготівок.

Подаючий (завантажувальний) пристрій

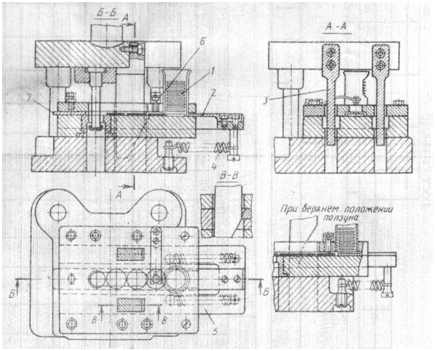

 Шиберні подачі застосовують для подачі заготовок товщиною понад     мм, довжиною і шириною до     мм, висотою до     мм

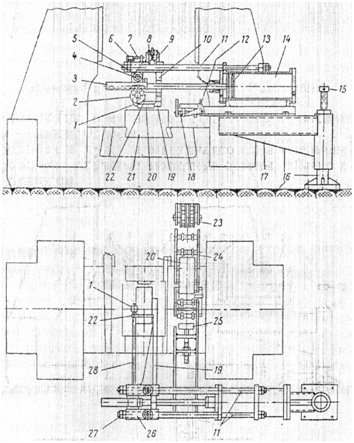

Що зображено на поданому рисунку?

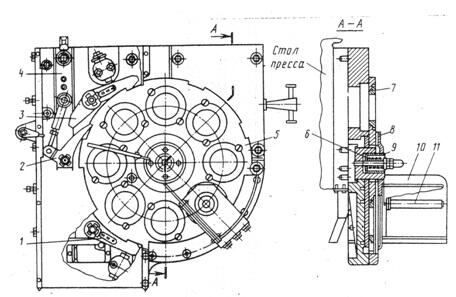

На якому рисунку показана "Конструкція типової револьверної подачі з храповим механізмом" ?

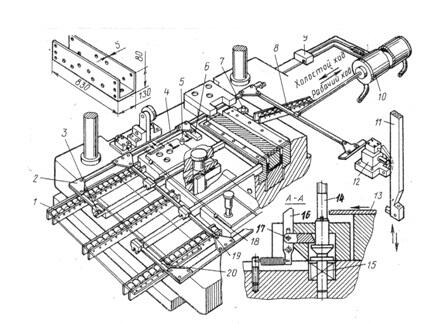

На рисунку "Конструкція грейферної подачі з пневмоприводом" виділіть позицію, під якою знаходяться пружинні штовхачі

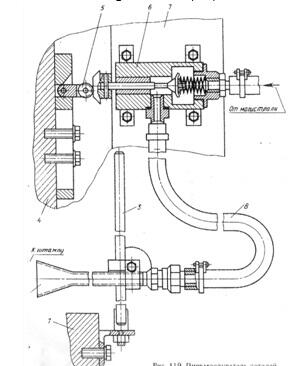

Пневмосдув дозволяє

Для видалення дрібних і середніх деталей широко застосовують цей вид скидачів, які вбудовані в штампи. Назвіть їх.

Дрібні деталі видаляють            скидачами. Великі і середні деталі видаляють з штампів за допомогою             і         , пов'язаних з верхньою плитою штампа.

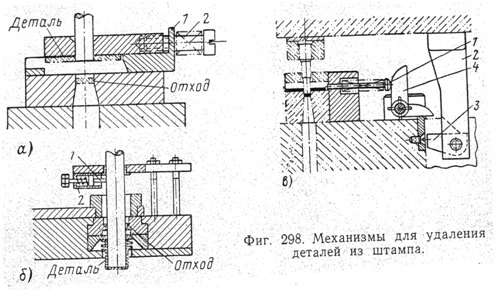

У механізмі, показаному на 298«в» коли повзун преса знаходиться в нижньому положенні під пружинний штифт (   ) не тисне на деталь. При підйомі повзуна, а отже і верхньої частини штампа, рухається вгору прикріплена до неї стійка (   ). На нижній частині стійки шарнірно укріплена собачка (   ), яка при русі стійки вгору натискає на двуплечий важіль (   ), і він за допомогою стрижня (   ) виштовхує деталь з штампа.

Ці подачі призначені для транспортування штучних заготовок в робочу зону штампів і видалення їх з неї. Ці подачі є спеціальними пристроями, призначеними для однієї певної заготовки. У цих подачах застосовуються механічні, пневматичні або гідравлічні приводи. Переміщення заготовок з однієї позиції на іншу здійснюється із захопленням і без захоплення (шляхом проштовхування). Як називаються ці подачі?
