Самостійна робота . Елктромагнетизм. Магнітне поле.

На якому з вказаних рисунків правильно показано відхилення підвішених магнітів унаслідок їх взаємодії?

На якому рисунку правильно показані магнітні лінії провідника зі струмом?

Укажіть напрямок дії сили Ампера

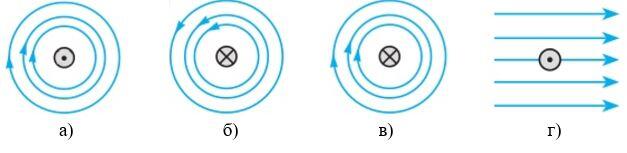

У якому випадку напрямок ліній індукції магнітного поля прямого провідника зі струмом зазначено правильно?

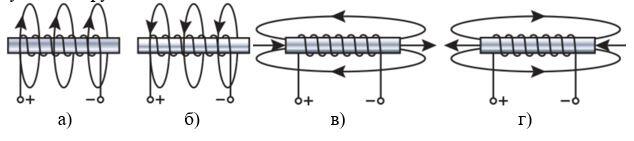

Укажіть правильний варіант графічного зображення магнітного поля котушки зі струмом.

На рисунку зображено розташування провідника у магнітному полі й позначено напрямок струму та ліній індукції магнітного поля. Укажіть напрямок сили, що діє на цей провідник.

На рисунку зображено рамку, що повертається в магнітному полі постійного магніту. Визначте полюси джерела струму, до якого підключено рамку.

Визначте полюси електромагніта

.

Як взаємодіятимуть між собою котушки після замикання кіл?

На рисунку зображено провідник зі струмом, розташований у магнітному полі підковоподібного магніту. Визначте полюси магніту.

Магнітна стрілка встановилася в магнітному полі котушки зі струмом так, як показано на рисунку. Визначте полюси джерела струму.

Визначте напрямок сили Ампера, що діє на провідник зі струмом у магнітному полі, для випадку, зображеному на рисунку.

Визначте напрямок струму в провіднику, який перебуває у магнітному полі, для випадку, зображеному на рисунку.

Визначте полюси постійного магніту, для випадку, зображеному на рисунку

Визначте напрямок сили Ампера, що діє на провідник зі струмом у магнітному полі, для випадку, зображеному на рисунку
