Тест:
Розміри та штрихування в AutoCAD
23.11.2023
Вміст тесту:
1
2
3
4
5
6
7
8
9
10
11
12
13
1
0.5 з 10 балів
В якому блоці стрічки "Головна" знаходяться команди для проставлення розмірів?
2
1 з 10 балів
Встановіть відповідності піктограм команд проставлення розмірів з їх назвами
(УВАГА! одна з назв команд зайва!)
Піктограми команд
Назви команд
1
А
Лінійний розмір
2
Б
Паралельний розмір
3
В
Кутовий розмір
4
Г
Радіус дуги
Ґ
Довжина дуги
3
1 з 10 балів
Встановіть послідовність дій для проставлення лінійного розміру
Вказати першу точку для вимірюваного відрізку
Натиснути команду " Лінійний розмір"
Знайти блок Анотації
Вказати відстань розміру від креслення
Вказати другу точку для вимірюваного відрізку
4
1 з 10 балів
Вкажіть дії (декілька), які відносяться до алгоритму проставлення радіусу кола.
5
1 з 10 балів
Штрихуванням називається [лінія, малюнок, відрізок], що заповнює [область, фігуру, прямокутник]або [частину фігури, замкнутий контур, відкриту площину].
Для нанесення штрихування досить вибрати [малюнок, файл, шаблон]і визначити [межі області, фігуру, частину креслення], яку потрібно заштрихувати.
6
1 з 10 балів
Встановіть послідовність виконання штриховки
На запит "Вкажіть внутрішню точку" у відповідь клацнути лівою кнопкою миші в штрихованій області.
Натиснути кнопку "Закрити створення штрихування".
Натиснути на команду "Штрихування" на стрічці "Головна" в блоці "Малювання".
На вкладці "Створити штрихування" налаштувати параметри штрихування.
7
0.5 з 10 балів
Зі слів складіть вірне речення
розмірного
стилю
вікні
Налаштування
стилей"
"Диспетчер
діалоговому
відбувається
в
розмірний
8
0.5 з 10 балів
Вкажіть мишкою на малюнку поле для редагування і зміни стилю мультивиноски
9
1 з 10 балів

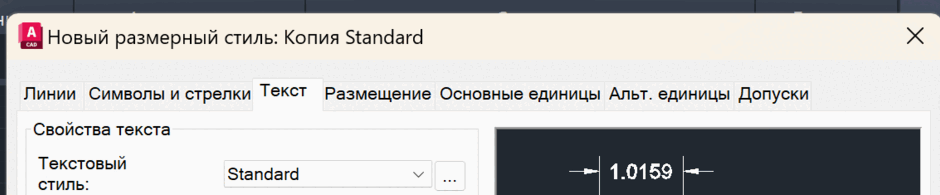

Встановіть відповідність між вкладками вікна налаштування розмірних стилей та їх призначенням
Вкладка
Призначення
1
Символи і стрілки
А
Керує поведінкою і масштабом розмірів
2
Розміщення
Б
Призначена для управління розмірними і виносними лініями
3
Текст
В
Дозволяє встановлювати розмір і тип стрілок-вказівників
4
Лінії
Г
Формування текстового значення розміру
5
Основні одиниці
Ґ
Керує розміщенням і виглядом тексту
10
0.5 з 10 балів
Новий стиль для розмірів можна робити тільки на базі стандартного стилю?
11
0.5 з 10 балів
Команди "Лінійний розмір" та "Мультивиноска" знаходяться в одному блоці на стрічці "Головна" ?
12
0.5 з 10 балів
Команда "Штриховка" знаходить в блоці "Малювання" стрічки "Головна"?
13
1 з 10 балів
Вкажіть мишкою на малюнку поле для редагування кроку малюнку штриховки (відстань між лініями малюнку штриховки)
