Практична робота "Вивчення умови рівноваги важеля"

Визначити яке обладнання для виконання практичної роботи нам знадобиться. Визначити за картинками:

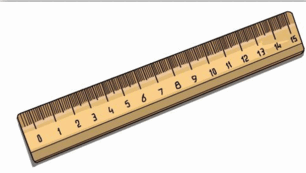

Визначте ціну поділки вимірювальних приладів

$С_{лінійки}$ =     см

$С_{дин}$ =     Н

Під час виконання практичної роботи вважати, що сила $F_1$ та плече сили $l_1$ на рисунках знаходяться зліва від осі обертання, а $F_2$ та $l_2$ праворуч.

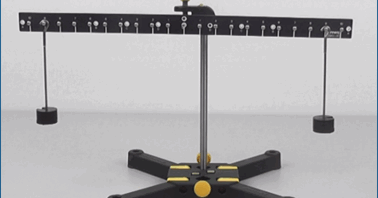

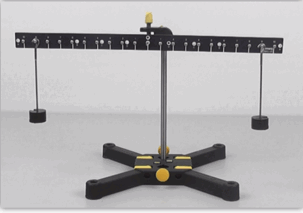

На рис. 1 зображений важіль і вимірювальні прилади. До важеля підвішені тягарці. Важіль перебуває в рівновазі.

Запишіть формулу для визначення моменту сили:

  =   $\cdot$

Для з’ясування умови рівноваги важеля до сережки, що розташована в лівій половині важеля, підвісили один тягарець, а до сережки в правій половині важеля — два тягарці. Пересуваючи сережки з тягарцями, важіль зрівноважили (рис. 2).

Ваше завдання: визначити момент $M_1$ сили, яка повертає важіль проти ходу годинникової стрілки, і момент $M_2$сили, яка повертає важіль за ходом годинникової стрілки. Для цього:

1) -- Виміряйте плече $l_1$ сили $P_1$(вага одного тягарця) і плече $l_2$ сили $P_2$ (вага двох тягарців).

$l_1$ =    см =     м.

$l_2$ =   см =      м.

2) -- Вважаючи, що маса одного тягарця дорівнює $100 г$,а прискореня вільного падіння дорівнює $10\frac{Н}{кг}$ визначте сили $P_1$ і $P_2$ :

$P_1=m_1\cdot g$ =     $\cdot$    =   Н

$P_2=m_2\cdot g$ =     $\cdot$    =   Н

3) -- Обчисліть моменти цих сил:

$M_1$ =   $\cdot$     =     $Н\cdotм$

$M_2$ =   $\cdot$      =     $Н\cdotм$

4) -- Результати вимірювань і обчислень занесіть до табл. 1 дивись в кінці роботи

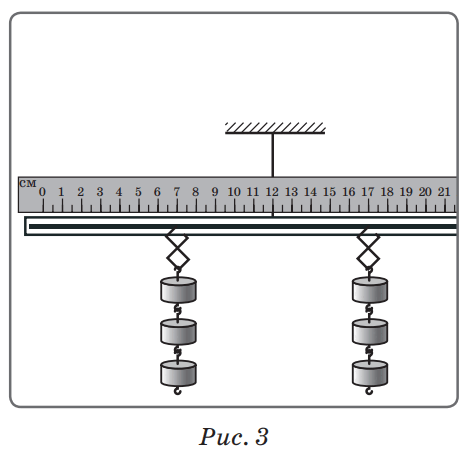

Дослід, описаний у п. 2, повторили, підвісивши до кожної сережки по три тягарці (рис. 3). Визначте момент $M_1$ сили, яка повертає важіль проти ходу годинникової стрілки, і момент $M_2$ сили, яка повертає важіль за ходом годинникової стрілки. Результати вимірювань і обчислень занесіть до табл. 1.

$l_1$ =   см =      м

$l_2$ =   см =      м

$P_1$ =   Н

$P_2$ =   Н

$M_1$ =      $H\cdotм$

$M_2$ =      $H\cdotм$

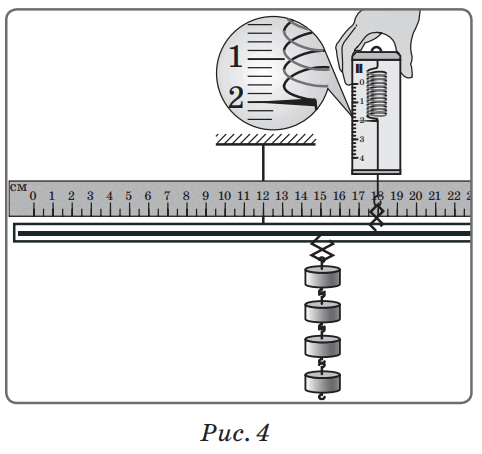

Важіль із тягарцями можна зрівноважити в інший спосіб: наприклад, утримуючи його за допомогою динамометра (рис. 4). Обчисліть для цього досліду моменти сил, які діють на важіль. Результати вимірювань і обчислень занесіть до табл. 1.

$l_1$ =   см =      м

$l_2$ =   см =      м

$P_1$ =   Н

$P_2$ =   Н

$M_1$ =      $H\cdotм$

$M_2$ =      $H\cdotм$

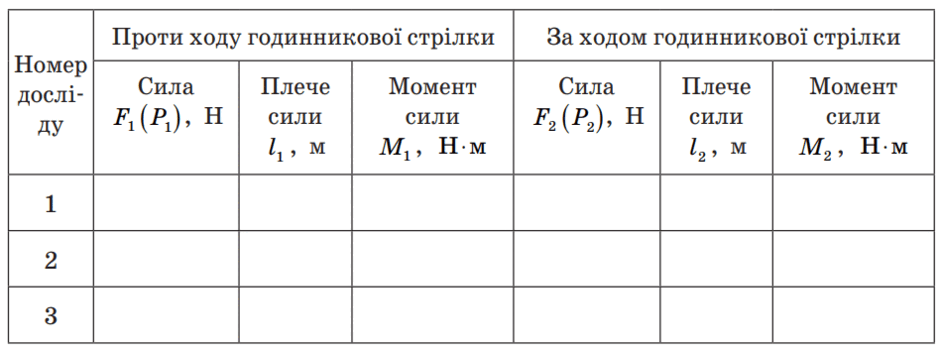

Таблиця 1.

Заповнити таблицю та надіслати на перевірку заповнену таблицю!

У відповіді написати назву практичної роботи

Отже, вимірювальну частину практичної роботи закінчено, залишилося тільки для кожного досліду порівняти моменти сил, які діють на важіль, та сформулювати умову рівноваги важеля.
