Тест:

Позначення розрізів

22.04.2024
0 0
Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". провести тестування серед своїх учнів на основі цього тесту
Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". призначити в журнал
Створити тест на базі цього або додати запитання до вже існуючого тесту
Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". Флешкартки посилання на сторінку з картками
Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". Преміум створити тренування (Квіз)
Для використання тесту скопіюйте його. Для цього натисніть кнопку "Створити тест на базі цього". Преміум створити змагання
Вміст тесту:
1
2
3
4
5
6
7
8

1

1 з 11 балів

Що зображають на розрізі?

2

1 з 11 балів

На розрізі крім фігури перерізу показують ще й те, що знаходиться за січною площиною.

3

1 з 11 балів

Розріз не вміщує переріз.

4

1 з 11 балів

На яких розрізах не роблять позначень?

5

1 з 11 балів

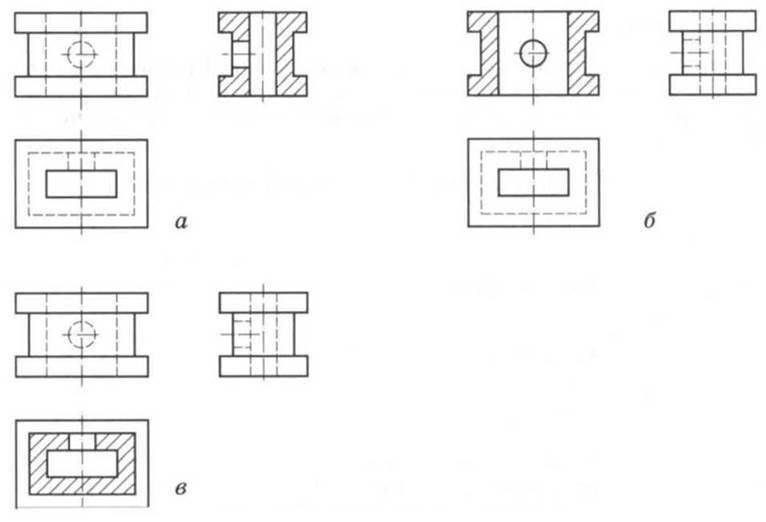

Який розріз відповідає даному зображенню?


6

2 з 11 балів

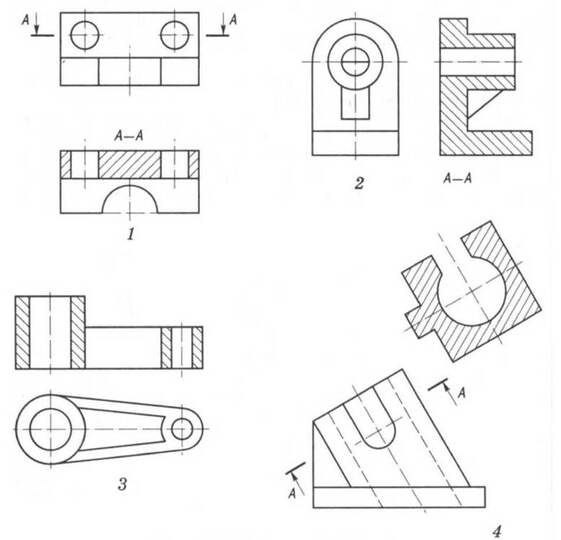

Визначте, який з наведених на рисунку розрізів є фронтальним; горизонтальним; профільним; похилим? На якому рисунку розріз і переріз мають однакові зображення?


Назва розрізу
Номер розрізу
1

Фронтальний

А

1

2

Горизонтальний

Б

2

3

Профільний

В

3

4

Похилий

Г

4

5

Переріз і розріз мають однакове зображення

Ґ

2

7

2 з 11 балів

Визначте, на якому з креслень виконано поздовжній, а на якому поперечний розріз.


Назва розрізу
Номер розрізу
1

Поздовжній

А

а

2

Поперечний

Б

в

В

б

8

2 з 11 балів

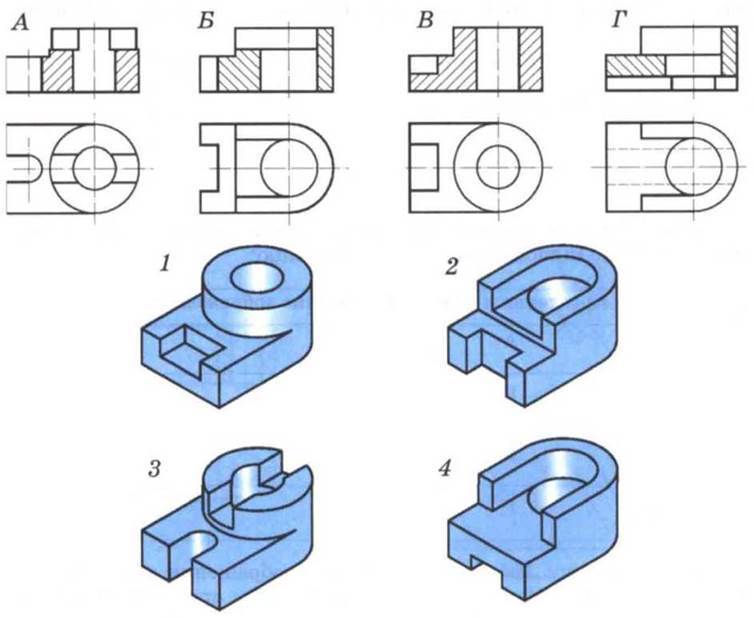

За виглядами і розрізами знайдіть наочні зображення предметів


Креслення з розрізом
Наочне зображення
1

А

А

1

2

Б

Б

4

3

В

В

3

4

Г

Г

2

Рефлексія від 0 учнів

Сподобався:

0

Так: 0

Ні: 0

Зрозумілий:

0

Так: 0

Ні: 0

Потрібні роз'яснення:

0

Ні: 0

Так: 0
