Тест:
Повторюємо силу струму, напругу, опір, послідовне з'єднання провідників.
26.03.2025
Вміст тесту:
1
2
3
4
5
6
7
8
1
3 з 16 балів

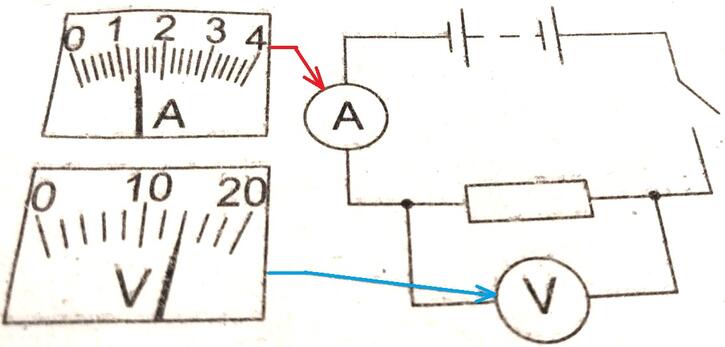

За рисунком встановіть відповідність між кожною фізичною величиною та її числовим числовим значенням в одиницях СІ.
1
Сила струму і резисторі.
А
14
2
Опір резистора.
Б
1,4
3
Напруга на резисторі
В
10
2
2 з 16 балів

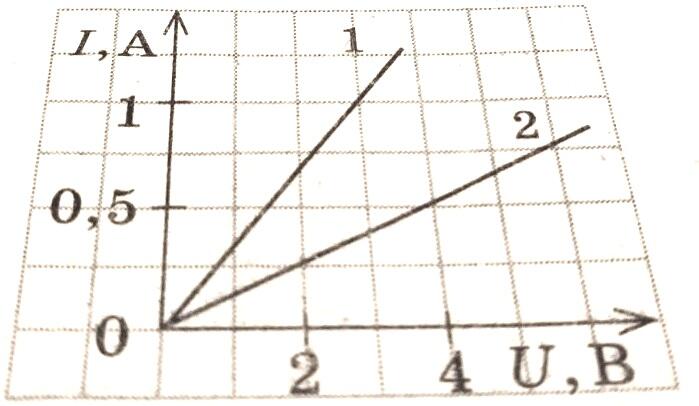

На рисунку подано вольт-амперну характеристику двох провідників. Визначте суму опорів цих провідників.
3
2 з 16 балів
Визначте опір мідного кабелю завдовжки 200 м, якщо площа його поперечного перерізу становить 4 мм2. Питомий опір міді 0,017 (Ом*мм2)/м.
Дано: | Розв'язання | ||
l = [200, 4, 0,017] м |
| ||
S = [200, 4, 0,017] мм2 | |||
ρ = [200, 4, 0,017](Ом*мм2)/м | Відповідь: опір дорівнює [0,85, 1,7, 3,4, 10]Ом. | ||
Знайти: [I, U, R] - ? | |||
4
1 з 16 балів

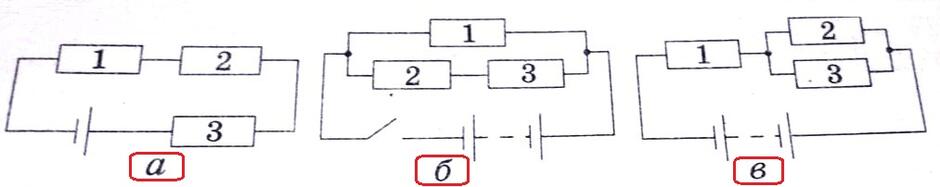

У яких електричних колах резистори 2 і 3 з'єднані послідовно?
5
1 з 16 балів
Ділянка кола складається із трьох послідовно з'єднаних резисторів опорами 6 Ом, 6 Ом і 12 Ом. Визначте повний опір ділянки.
6
1 з 16 балів
Ділянка кола складається із чотирьох однакових ламп з'єднаних послідовно. Визначте напругу на ділянці кола, якщо напруга на кожній лампі становить U = 20 В.
7
1 з 16 балів
Ділянка кола складається із двох послідовно з'єднаних резисторів опорами 4 і 6 Ом. ому дорівнює сила струму в другому резисторі, якщо через перший тече сила струму 1,2 А?
8
5 з 16 балів
Скориставшись рисунком, установіть відповідність між кожною фізичною величиною, що характеризує ділянку АВ кола, та її числовим значенням в одиницях СІ.
1
Сила струму в резисторі 1.
А
1,8
2
Напруга на резисторі 2.
Б
1,2
3
Напруга на резисторі 1.
В
0,6
4
Загальна напруга на ділянці АВ кола.
Г
6
5
Загальний опір ділянки АВ кола.
Ґ
0,3
