Тест:
Послідовне та параллельне з'еднання провідників
19.05.2022
Вміст тесту:
1
2
3
4
5
6
7
1
4 з 10 балів

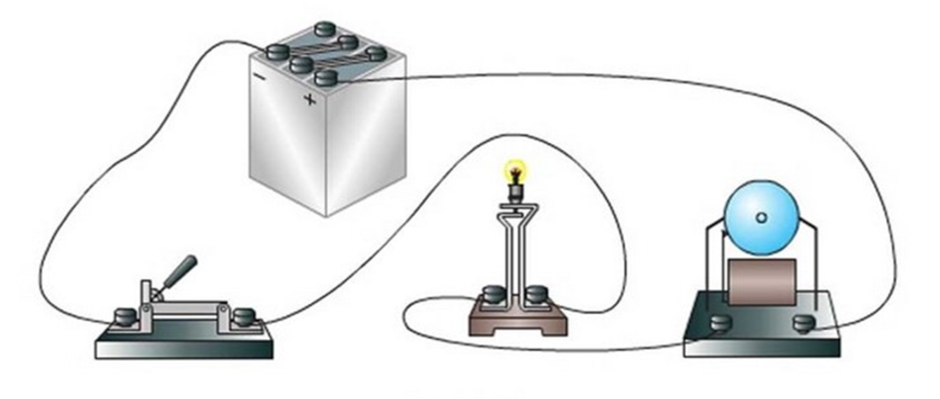

Встановіть відповідність між електричним колом та його схемою
1
А
2
Б
3
В
4
Г
2
1 з 10 балів
На рисунку зображена ділянка кола, яка складається з п’яти однакових резисторів. Укажіть усі резистори, які з’єднані паралельно.
3
1 з 10 балів
На рисунку зображена ділянка кола, яка складається з п’яти однакових резисторів. Укажіть усі резистори, сила струму в яких однакова.
4
1 з 10 балів
На рисунку зображена ділянка кола, яка складається з п’яти однакових резисторів. Укажіть правильне співвідношення між напругою на резисторах 2, 3 та 4.
5
1 з 10 балів
Загальний опір двох однакових резисторів, з’єднаних паралельно, дорівнює 12 Ом. Визначити опір одного резистора.
6
1 з 10 балів
Дві лампи опорами R1 = 100 Ом та R2 = 200 Ом з’єднані послідовно і підключені до джерела напруги 36 В. Визначить напругу на кожній лампі.
Дві лампи опорами R1 = 100 Ом та R2 = 200 Ом з’єднані послідовно і підключені до джерела напруги 36 В. Визначить напругу на кожній лампі.
7
1 з 10 балів
До мережі з напругою 120 В підключені лампа та резистор, як показано на рисунку. Визначить покази приладів А1 та А2.
