Підсумкова контрольна робота з фізики за І семестр 11 клас

В металевому провіднику, який перебуває в електричному полі, вільні електрони....

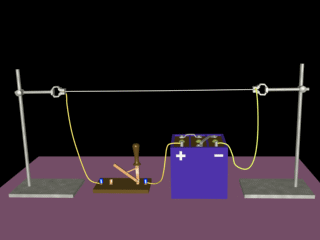

Яку дію струму демонструє дана анімація?

При внесенні між обкладками плоского повітряного конденсатора полум'я свічки відбувається...

В якому агрегатному стані перебуває речовина всередині скляної сфери?

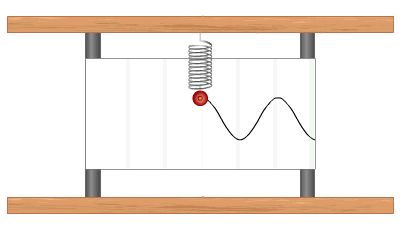

Фізична величина, яка характеризує коливання та дорівнює мінімальному інтервалу часу, через який значення змінної величини повторюється, тобто часу, за який здійснюється одне повне коливання

Рухома частина генератора змінного струму має назву...

Який напрям має індукційний струм у витках котушки при внесенні в неї полосового магніту південним полюсом?

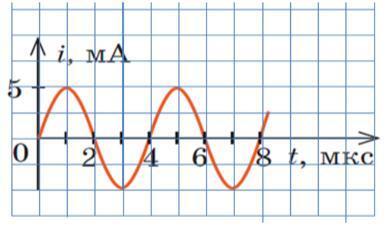

Розгляньте графік залежності сили струму в котушці коливальному контурі від часу.

Амлітудне значення сили струму   мА. Період коливань сили струму становить   мкс. Частота коливань струму в котушці коливального контуру      МГц.

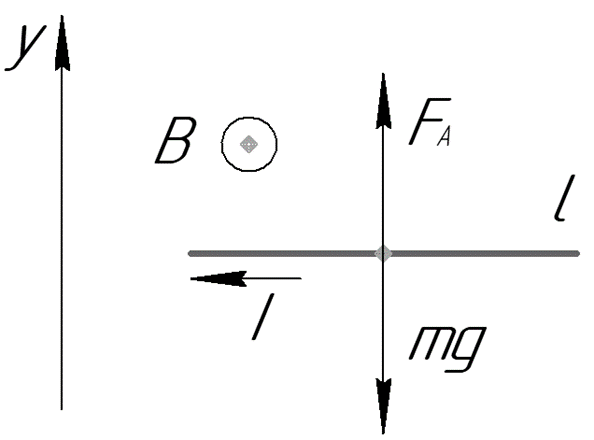

Прямолінійний провідник масою 2 кг і довжиною 0,5 м поміщений в однорідне магнітне поле перпендикулярно до ліній індукції 10 Тл. Прийміть . Формула сили тяжіння, яка діє на провідник,     . Формула сили Ампера, яка діє на провідник з боку магнітного поля (позначте довжину провідника L, кут між вектором індукції магнітного поля та напрямом струму в провіднику a):             . Провідник завис у повітрі, тоді, згідно другого закону Ньютона, сила тяжіння зрівноважується силою Ампера. Мінімальна сила струму, за якої можлива левітація провідника,     /           . Виконавши числову підстановку, одержимо (впишіть тільки числове значення)   А.

Виконайте розрахунок електричної схеми, наведеної на рисунку. Визначте невідомі величини, округлюючи результат до сотих.

Резистори 1,2,3 з'єднано (послідовно/паралельно)            . Загальний опір з'єднання АВ R_AB =     Ом. Резистори 6,7 з'єднано (послідовно/паралельно)            . Загальний опір з'єднання даних резисторів R₆₇ =   Ом. Резистор 5 під'єднано до резисторів 6, 7 (послідовно/паралельно)            . Загальний опір з'єднання CD R_CD =   Ом. Загальний опір навантаження R=     Ом. Загальна сила струму в колі I=   A. Напруга на ділянці кола AB: U_AB =   B. Напруга на резисторі 1: U₁ =   В, сила струму на резисторі 1: I₁ =   A. Напруга на резисторі 2: U₂ =   B, сила струму на резисторі 2: I₂ =      A. Напруга на резисторі 3: U₃ =   B, сила струму на резисторі 3: I₃ =      A. Сила струму на резисторі 4: I₄ =   А, напруга на резисторі 4: U₄ =   В. Напруга між точками C,D U_CD =   B. Напруга на резисторі 5: U_CD =   B, сила струму на резисторі 5: I₅ =      А. Сила струму на резисторі 6: I₅ =      А. Напруга на резисторі 6: U₆ =      В. Сила струму на резисторі 7: I₇ =      А. Напруга на резисторі 7: U₇ =      В. Розрахунок схеми закінчено!
