НУШ, ФІЗИКА - 8. Комплексна підсумкова робота. З'єднання споживачів струму. Робота й потужність струму (Групи результатів І, ІІ, ІІІ)

Які одержані твердження є хибними? Оберіть усі можливі варіанти.

Дія автоматичних запобіжників ґрунтується на…

Ви намагаєтеся виміряти ККД електричного нагрівника. Які прилади вам НЕ знадобляться?

Як з'єднані лампи на фото?

На рис. зображено електричне коло. Закінчіть речення, щоб отримати правильні твердження.

1) З'єднання споживачів у колі            [послідовне, паралельне, змішане].

2) Лампа та резистор з'єднані між собою                     [паралельно, послідовно, неможливо визначити].

3) Якщо розімкнути ключ К₂, то                                [всі споживачі не працюватимуть, не працюватиме лише лампа, всі споживачі працюватимуть, не працюватиме лише резистор]

Це завдання виконуєте на листку та здаєте вчителю. Без письмового розв'язання бали не зараховуються.
У тесті просто відмітьте, чи виконали ви завдання на листку.

Накресліть схему кола, у якому послідовно з'єднані джерело живлення, резистор, лампа, вимикач. У колі приєднаний амперметр для вимірювання сили струму в лампі, а також вольтметр для вимірювання напруги на резисторі. Укажіть на рис. полярність приладів.

З’єднайте схему електричного кола з назвою відповідного типу з’єднання провідників.

На рисунку подано графік залежності сили струму від напруги для деякого провідника. Скориставшись графіком, визначте опір цього провідника.

Відповідь введіть у віконце через пробіл з одиницею вимірювання.

R =

Оберіть номер схеми, на якій всі три лампи з'єднані паралельно.

Це завдання виконуєте на листку та здаєте вчителю. Без письмового розв'язання бали не зараховуються. Розв'язок оформляєте як звичайну розрахункову задачу.

На цоколі електричної лампи ліхтарика написано: «4,4 В; 0,22 А».

1) Обчисліть потужність електричної лампи. -          [0,968 Вт, 0,968 В, 20 Вт, 0,05 В]

2) Обчислене значення потужності є             [номінальним, фактичним].

3) Чи може експериментально виміряне значення потужності відрізнятись від обчисленого? -                                      [Так, Все залежить від точності вимірювань, Не може]

3) Яким є опір нитки розжарення лампи під час світіння? -         [2 Ом, 20 Ом, 0,05 Ом, 0,5 Ом]

На якому малюнку резистори 1 і 2 з'єднані послідовно?

З'днайте формулу з величиною, яку можна визначити з її допомогою.

Три лампи з’єднали послідовно й під’єднали до акумулятора. Якою є напруга на клемах акумулятора, якщо напруги на лампах 4, 6 і 8 В?

Це завдання виконуєте на листку та здаєте вчителю. Без письмового розв'язання бали не зараховуються. Розв'язок оформляєте як звичайну розрахункову задачу.

В електромережу напругою 220 В увімкнули електричний чайник. Опір його нагрівального елемента 22 Ом. Знайдіть силу струму в нагрівальному елементі та кількість теплоти, яка виділяється в ньому за 5 хв роботи.

І =    А, Q =     кДж.

На рис. схематично зображено три дроти, які виготовлені з різних матеріалів і приєднані до джерела струму. Довжини дротів, а також площі їхніх поперечних перерізів однакові. У якому дроті виділяється найбільша кількість теплоти?

Це завдання виконуєте на листку та здаєте вчителю. Без письмового розв'язання бали не зараховуються. Розв'язок оформляєте як звичайну розрахункову задачу.

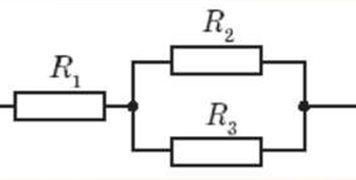

Опори провідників на малюнку: R₁ = 4 Ом, R₂ = 10 Ом, R₃ = 15 Ом. Знайдіть загальний опір даної ділянки.

R =    Ом

Є резистори з опорами 3 Ом та 6 Ом.

Резистори з'єднали так, що загальний опір ділянки становить 9 Ом. Визначте вид з'єднання. -            [Парелельне, Послідовне, Змішане]

Резистори з'єднали так, що загальний опір ділянки становить 2 Ом. Визначте вид з'єднання. -            [Паралельне, Послідовне, Змішане]
