НУШ 8 клас - З’єднання споживачів струму

Три однакових резистори з’єднані так, як вказано на рисунку. Оберіть правильне твердження.

На рисунку подано електричне коло. Як зміняться покази амперметра А та яскравість лампи, якщо повзунок реостата пересунути праворуч?

На рисунку зображено електричне коло, яке містить три лампи Л1, Л2, Л3 та джерело живлення. Якщо перегорить лампа Л1, то:

За якою ознакою можна відразу визначити, чи послідовно з'єднані споживачі електричного струму чи ні?

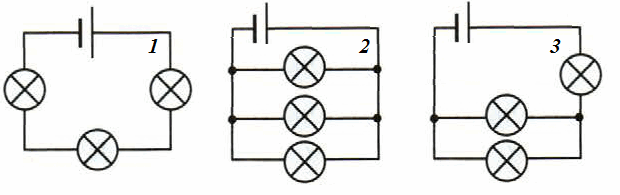

На якому з електричних кіл показано мішане з’єднання однакових ламп?

Відомо, що R1=R2=R3=R4= R, а R5 = 2·R. Як зміняться покази амперметра, якщо опори R2 та R5 поміняти місцями?

Два резистори спочатку з’єднали послідовно, потім паралельно. В якому з випадків загальний опір буде більшим?

Як зміняться покази амперметра при замиканні ключа?

Як зміняться покази вольтметра в колі при пересуванні ковзного контакту реостата праворуч?

Три резистори однакового опору з’єднані так, як вказано на рисунку. Загальний опір зображеного з’єднання при розімкненому вимикачі дорівнює R. Яким зміниться загальний опір зображеного з’єднання при замиканні вимикача?

Три резистори однакового опору з’єднані так, як вказано на рисунку. Загальний опір зображеного з’єднання при розімкненому вимикачі дорівнює R. Яким зміниться загальний опір зображеного з’єднання при замиканні вимикача?

Як зміняться покази амперметра в колі при пересуванні ковзного контакту реостата праворуч?

Як зміняться покази вольтметра при замиканні ключа?

Три резистори з’єднані так, як вказано на рисунку, причому сума опорів R1 та R2 дорівнює опору R3. Оберіть правильне твердження.

На рисунку зображено електричне коло, яке містить три лампи Л1, Л2, Л3 та джерело живлення. Якщо перегорить лампа Л2, то:

Три однакових резистори з’єднані так, як вказано на рисунку. Оберіть правильне твердження.

В коло ввімкнені послідовно резистори опором 2, 4 та 6 Ом. В яких межах буде розташоване еквівалентний опір цієї ділянки?

Ділянка кола складається з двох послідовно з’єднаних резисторів однакового опору. Сила струму на першому резисторі 2 А. Чому дорівнює загальний струм в колі?

Загальний опір п’яти однакових лампочок, з'єднаних послідовно, дорівнює 100 Ом. Який опір кожної лампочки?

В електричний ланцюг включено послідовно чотири лампочки. Ланцюг замкнутий, лампочки горять. Що станеться, якщо одна з лампочок перегорить?

Скільки провідників можна включити до електричного ланцюга послідовно?

Ділянка кола складається з двох послідовно з’єднаних резисторів. Напруга на першому резисторі 10 В, а напруга джерела живлення сягає 30 В. Чому дорівнює напруга на другому резисторі.

Декілька провідників, вироблені з різних матеріалів, але рівного об’єму, з’єднані послідовно. Яка з перелічених величин однакова для всіх цих провідників?

В коло ввімкнені паралельно резистори опором 2, 4 та 6 Ом. В яких межах буде розташоване еквівалентний опір цієї ділянки?

Ділянка кола складається з двох паралельно з’єднаних резисторів. Сила струму на першому резисторі 2 А, а загальний струм сягає 3 А. Чому дорівнює сила струму на другому резисторі?

Загальний опір трьох однакових лампочок, з'єднаних паралельно, дорівнює 30 Ом. Який опір кожної лампочки?

Декілька споживачів з'єднані паралельно. Що станеться з іншими, якщо один із споживачів відключити?

Скільки провідників можна включити до електричного ланцюга паралельно?

Ділянка кола складається з двох паралельно з’єднаних резисторів однакового опору. Напруга на першому резисторі 10 В. Чому дорівнює напруга джерела живлення.

Декілька провідників, вироблені з різних матеріалів, але рівного об’єму, з’єднані паралельно. Яка з перелічених величин однакова для всіх цих провідників?

Резистори, опори яких 4 і 16 Ом, з’єднані послідовно й підключені до джерела постійної напруги 80 В. Знайдіть силу струму в колі.

Опори провідників послідовно з’єднаних в електричному колі дорівнюють R₁ = 5 Ом та R₂ = 4 Ом. Напруга на другому резисторі U₂ = 12 В. Яка напруга на першому резисторі?

Надати повний розв’язок задачі

Опори провідників паралельно з’єднаних в електричному колі дорівнюють R₁ = 6 Ом та R₂ = 10 Ом. Яка сила струму на другому резисторі, якщо на першому І₁ = 5 А?

Надати повний розв’язок задачі

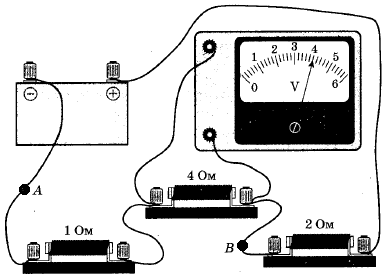

Чому дорівнює напруга між точками А і В.

Надати повний розв’язок задачі

У відповідь вказати тільки цифру у вигляді (без одиниць вимірювання в системі СІ):

Обчисліть опір ділянки кола яка складається з трьох паралельно з’єднаних опорів, величини яких становлять 5 Ом, 20 Ом та 4 Ом.

Надати повний розв’язок задачі

У відповідь вказати тільки цифру у вигляді (без одиниць вимірювання в системі СІ):

У ділянці кола, схема якої зображена на рисунку, опори R1= 40 Ом, R2= 120 Ом, R3= 80 Ом, R4= 60 Ом, R5= 40 Ом. Знайдіть відношення загальних опорів ділянок кола, коли вимикач розімкнений до опору ділянки кола, коли вимикач замкнений.

Надати повний розв’язок задачі

У відповідь вказати тільки цифру у вигляді (без одиниць вимірювання)

Резистори, опори яких R₁ = 2 Ом, R₂ = 5 Ом та R₃ = 8 Ом з’єднані послідовно. Визначити покази вольтметра V1, якщо покази вольтметра V становлять 30 В.

У відповідь вказати тільки цифру (без одиниць вимірювання в системі СІ).

Надати повний розв’язок задачі

Резистори, опори яких R₁ = 6 Ом, R₂ = 5 Ом та R₃ = 3 Ом з’єднані паралельно. Визначити покази амперметра А, якщо покази вольтметра V становлять 30 В.

У відповідь вказати тільки цифру (без одиниць вимірювання в системі СІ).

Надати повний розв’язок задачі

Визначте покази амперметра А, якщо R1 = 20 Ом, R2 = 80 Ом, R3 = 16 Ом, а покази вольтметра V становлять 32 В.

У відповідь вказати тільки цифру (без одиниць вимірювання в системі СІ).

Надати повний розв’язок задачі
